12kVA ความถี่ของพลังงาน ทนอุปกรณ์ทดสอบความตึงเครียดสําหรับการทดสอบไฟฟ้า

อุปกรณ์ทดสอบความถี่ความถี่ของพลังงาน

1ลักษณะหลัก
เครื่องแปลงทดสอบแรงดันสูงซีรีส์ CQSB มีลักษณะขนาดเล็ก น้ําหนักเบา และความสามารถในการใช้งานได้หลากหลายนอกเหนือจากอุปกรณ์ที่ใช้อย่างแพร่หลายในห้องทดสอบความดันสูงขนาดใหญ่และขนาดเล็ก (สถานี), พวกเขามีความเหมาะสมมากขึ้นสําหรับการทดสอบความหนาแน่นไฟฟ้าสูงหลายในสถานที่.

2พื้นที่ใช้งาน
การดําเนินการทดสอบความดันทนทาน AC สําหรับอุปกรณ์ทํางานระบบพลังงาน, การทดสอบผลการประกอบความละเอียดสําหรับเครื่องมือการละเอียด, และตอบสนองความต้องการของความถี่ความถี่ความดันทนทาน 60kV.ชุดนี้ของอุปกรณ์เป็นหลักที่ใช้สําหรับ 10kV เครื่องสลับทนความแรงดันการทดสอบ, การทดสอบความแรงดันการปล่อยไฟฟ้าและความแรงดันอ้างอิงของสายไฟฟ้าและสายไฟฟ้า

3สภาพการใช้
1) ความสูง: ≤1000m
2) อุณหภูมิบริเวณ: -20°C+50°C
3) ความชุ่มชื้นของอากาศ: ≤ 80% ไม่มีการปรับความชื้น
4) ความต้านทานต่อแผ่นดินไหว: ≤8
5) การเร่งขันแนวราบบนพื้น 3.0m/s2, การเร่งขันแนวตั้งบนพื้น 1.5m/s2
6) รูปแบบคลื่นของความดันไฟฟ้าคือคลื่นไซน์จริง และอัตราการบิดรูปคลื่นต่ํากว่า 3%
7) กําหนดจุดการติดดินที่น่าเชื่อถือ, ความต้านทานการติดดิน < 0.5Ω
8) สถานที่ติดตั้ง: ภายในและภายนอก

4.ปฏิบัติตามมาตรฐานทางเทคนิค
GB 50150-2016 มาตรฐานการทดสอบการติดตั้งอุปกรณ์ไฟฟ้า
Q/CSG1205019-2018 กฎระเบียบการยอมรับการส่งอุปกรณ์พลังงาน
ส่วนของ GB 26861-2011 กฎปฏิบัติการความปลอดภัยพลังงานไฟฟ้าสําหรับห้องปฏิบัติการความดันสูง
DL 5009.3-2013 กฎงานความปลอดภัยสําหรับการก่อสร้างไฟฟ้า ส่วนที่ 3: สถานที่รอง
เครื่องแปลงทดสอบ JB/T9641
ระบบปฏิกิริยา GB10229
GB1094.1GB1094.5 เครื่องแปลงพลังงาน
GB/T311.1 การแยกและการประสานงานของอุปกรณ์ส่งและแปลงพลังงานแรงสูง
GB/T16927.1 เทคโนโลยีการทดสอบแรงดันสูง ส่วนที่หนึ่ง ต้องการการทดสอบทั่วไป
GB/T16927.2 เทคโนโลยีการทดสอบความดันสูง ส่วน 2 ระบบการวัด
GB7328 การวัดระดับเสียงของเครื่องแปลงและเครื่องปฏิกิริยา
GB/T509 คู่มือการทดสอบเครื่องแปลงพลังงาน
ระดับการป้องกัน GB4208
GB/T191 การบรรจุ, การจัดเก็บและการขนส่ง
DL/T 848.2 เงื่อนไขทางเทคนิคทั่วไปสําหรับอุปกรณ์ทดสอบแรงดันสูง ส่วน 2: อุปกรณ์ทดสอบแรงดันสูงความถี่
GB5273 เครื่องปลายสําหรับเครื่องแปลง เครื่องใช้ไฟฟ้าแรงดันสูง และเครื่องปัก
GB/T11920 หลักเกณฑ์เทคนิคทั่วไปสําหรับอุปกรณ์ควบคุมกลางของส่วนไฟฟ้าของโรงไฟฟ้า
เทคโนโลยีการทดสอบความดันสูง IEC60-1
DL/T 846.1 ความต้องการทางเทคนิคทั่วไปสําหรับอุปกรณ์การทดสอบแรงดันสูง ส่วน 1: ระบบการวัดเครื่องแยกแรงดันสูง

5. การประกอบของชุดอุปกรณ์ทั้งหมด

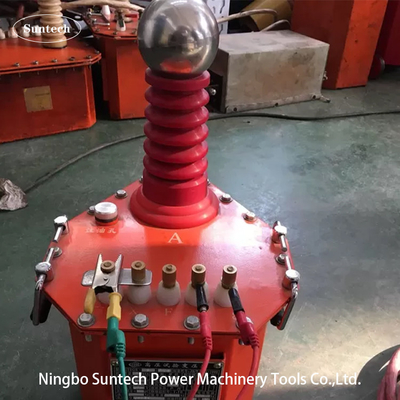

1) เครื่องแปลงทดสอบอัตราแลกเปลี่ยนแบบอัดอัด CQSB ((J) -12kVA/60kV/0.2kV 1 ชุด
2) 1 คอนโซล (รวมกับตัวควบคุมความดัน) TC-12kVA/0.22kV
3) การป้องกันแรงต่อต้านการจํากัดกระแส BHR- 0.2A/0.6kΩ 1 pc

6ปริมาตรเทคนิคทั่วไป
1) ความจุ: 12kVA
2) พลังงานทํางาน: 220V
3) ความถี่การทํางาน: 50Hz
4) ความดันออกระดับชื่อ: 60kV (AC);
5) กระแสไฟออกระดับ 0.2A
6) ระดับการกันความหนาว: รักษาไว้ 10 นาทีภายใต้การไม่มีภาระ 1.1 เท่าของแรงดันที่ระบุทุกส่วนปกติ
7) รูปแบบคลื่น: สายไซน์คลื่น
8) การบิดเบือนรูปคลื่น: < 3%
9) ระยะเวลาทํางาน: 5 นาทีทํางานต่อเนื่องภายใต้ความจุ
10) การเพิ่มอุณหภูมิ: การเพิ่มอุณหภูมิของส่วนประกอบแต่ละส่วนในสภาพการทํางานที่ระบุคือ ≤ 65K
11) ความมั่นคงของแรงดันสูง, ความสับสนสุ่มเล็ก, ≤ 1% เมื่อความดันของไฟฟ้าเปลี่ยน ± 10%
12) เครื่องแปลงทดสอบและคอนโซล เป็นโครงสร้างที่แยกกัน
13) อายุการใช้งานของอุปกรณ์: มากกว่า 10 ปี
