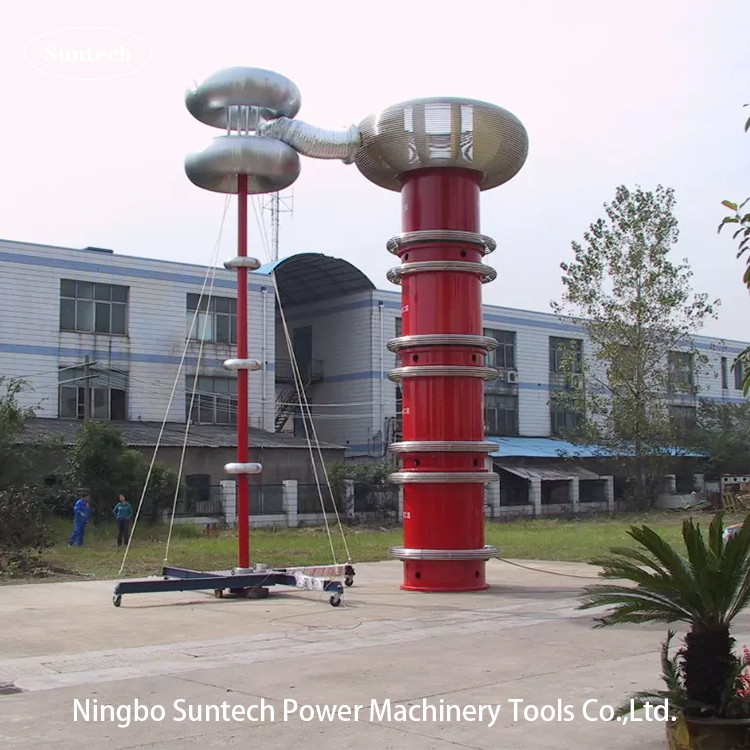

ตารางความสัมพันธ์การใช้อุปกรณ์ระหว่างการทดสอบ
| วัตถุทดสอบกลมกลม |
1500kVA/300kV/5A/200H
หน่วยปฏิกิริยาสามส่วน |
การเลือกผลิตของแปลงกระตุ้น
|
|
|
AC ทนกับการทดสอบความกระชับกําลังของ 500kV และต่ํากว่า อุปกรณ์ substation ฯลฯ ความกระชับกําลังการทดสอบคือ 900kV
|
ความจุไม่เกิน 0.03μF
|
ใช้ปฏิกิริยาสามตัวในลําดับ
|
35kV |
|
สายไฟ 110kV/630mm2 2km ความแรงดันการทดสอบ 128kV
|
0.376μF
|
ใช้ปฏิกิริยาสามตัวในขณะเดียวกัน
|
5kV |
|
สายไฟฟ้า 220kV/630mm2 2km ความดันทดสอบ 216kV
|
0.276μF |
ใช้ปฏิกิริยาสามตัวในขณะเดียวกัน
|
10kV |
|
สอดคล้องกับ 110kV โทรทรานฟอร์มหลักจุดเฉลี่ย AC ทนกับการทดสอบความกระชับเครียด, ความกระชับเครียดการทดสอบ 140kV
|
00.025μF |
ช่องเดียวที่ใช้อุปกรณ์ปฏิวัติ
|
5kV หรือ 10kV |
|
สอดคล้องกับ 220kV โทรทรานฟอร์มหลักจุดเฉลี่ย AC ทนกับการทดสอบความกระชับกําลัง, ความกระชับกําลังการทดสอบ 160kV
|
00.025μF |
ช่องเดียวที่ใช้อุปกรณ์ปฏิวัติ
|
5kV หรือ 10kV |
|
สอดคล้องกับระดับความดัน 110kV GIS ทนกับการทดสอบความดัน ความดันทดสอบ 270kV
|
00.03μF |
ช่องเดียวที่ใช้อุปกรณ์ปฏิวัติ
|
10kV |
|
สอดคล้องกับ GIS ระดับความดัน 220kV ทนกับการทดสอบความดัน, ความดันการทดสอบ 495kV
|
00.03μF |
ใช้เครื่องปฏิกิริยาสองสาย
|
20kV |
2ปริมาตรเทคนิคหลักของอุปกรณ์
ตัวชี้วัดทางเทคนิคระบบ
ความแรงการทํางานในระดับปริมาณ: 380V±10% (สามเฟส); 50Hz
ความแรงออกนามของไฟฟ้าระดับความถี่แปร: 400kW
อัตรากําลังการออก: 4500kVA
ความดันออกระดับชื่อ: 900kV
เลขระยะการออก: ระยะเดียว
ระยะที่ปรับความถี่: 20Hz 400Hz เมื่อความถี่ปรับอยู่ในระยะที่กําหนดไว้ ความกระชับกําลังไฟฟ้าคือการออกแบบคงที่
ความละเอียดความถี่ออก: 0.01Hz
อิสระระระดับความถี่ออก: ≤0.05%
รูปแบบคลื่นความดันออกเป็นคลื่นไซน์: อัตราการบิดเบือนรูปคลื่น ≤1.0%
ระยะเวลาทํางาน: 60 นาทีทํางานต่อเนื่องภายใต้ความจุ
ระดับการปิด: ทนต่อความกระชับกําลังในเวลา 1 นาที ต่ํากว่า 1.1 เท่าของความกระชับกําลังปริมาณ
ค่าประสิทธิภาพ: Q>60 (f=30Hz)
ความจุของไฟฟ้าระดับความถี่ที่เปลี่ยนแปลง: 400kW (เครื่องปรับเสียงแบบเส้นทางดัน-ดึง)
3หน้าที่หลักของระบบ:
1) การจําหน่ายพลังงานความถี่แปรรับใช้วงจรกระตุ้นพลังงานเชิงเส้นซึ่งมีผลิตคลื่นไซน์ที่สมบูรณ์แบบและความบิดเบือนรูปคลื่นที่ต่ํา
2) ด้วยฟังก์ชันการปรับความแรงดันที่มั่นคงอัตโนมัติ
3) ปลอดภัยและน่าเชื่อถือ มีการป้องกันหลากหลายที่บูรณาการในอุปกรณ์นี้, รวมถึง: การป้องกันการพังการปล่อย, ความดันเกิน, การป้องกันการตั้งค่าอัตราการกระแส, การป้องกันการตัดสั้นออก,การป้องกันจุดเริ่มต้น 0 ป้องกันวงจรกระตุ้นแขนสะพาน ป้องกันเส้นโค้งพลังงาน เป็นต้นอุปกรณ์จะปิดไฟออกแรงดันการทดสอบทันที และตัดไฟฟ้าในวงจรหลัก เพื่อรับประกันความปลอดภัยของพนักงานทดสอบ, ผลิตภัณฑ์ที่ทดสอบและระบบทดสอบ
4) สัญญาณการวัดความดันสูงถูกส่งผ่านไฟเบอร์ออฟติก เพื่อแยกวงจรความดันสูงและความดันต่ํา
5) 2 รูปแบบการควบคุม: อัตโนมัติ/มือ
6) จอจอเหลว 320*240 จุด และหนูหมุนหลายตัว ให้บริการอินเตอร์เฟซมนุษย์-เครื่องจักรที่เป็นมิตร การใช้งานและสายไฟที่ง่ายและรวดเร็ว และจริงๆ "เพียงแค่ดูมัน"
7) การแสดงความแรงดัน, กระแสไฟฟ้าและความถี่
8) ความถี่การออกสามารถปรับต่อเนื่องในช่วง 20-300Hz
9) ความดันการออกสามารถปรับต่อเนื่องในช่วง 0 ~ 350V
10) ด้วยการตอบสนองรับฟังก์ชันการทดสอบความแรงดัน
11) ด้วยฟังก์ชันการค้นหาความถี่เสียงอัตโนมัติ สามารถตั้งแดนความถี่การ sweeping ความถี่อัตโนมัติหลาย
4หน้าที่แสดงระบบ:
1) ด้วยหน้าจอขนาดใหญ่ สามารถแสดงให้เห็น: ความกระชับกําลังการออก, ความถี่, อุณหภูมิบริเวณ, อุณหภูมิอากาศทางออก, ความถี่ความถี่ที่แปรปรวนวันและเวลา, เวลานับกลับ, ข้อมูลความผิดพลาด, ฯลฯ;
2) มันมีหน้าที่ในการตั้งค่าปารามิเตอร์การทดสอบ เช่น ความดันการทดสอบและเวลา
5ลักษณะอื่นๆ ของผลิตภัณฑ์:
1) อุปกรณ์ที่เต็มไปด้วยน้ํามันในอุปกรณ์ไม่ปล่อยน้ํามันรั่ว
2) กล่องโลหะทั้งหมดในอุปกรณ์มีการรักษากันสนิมและป้องกันการกัดกร่อน และเคลือบเป็นแบบเดียวกันและสวยงาม ส่วนประกอบหลักมีป้ายชื่อจากสแตนเลสและป้ายปลาย
3) อุปกรณ์สามารถเก็บเก็บ, ประกอบและแยกออกในภายในและภายนอก; ป้องกันฟังก์ชันสมบูรณ์.ของอุปกรณ์อยู่ที่ 1.1 คูณความดันนาม และถ้าตัวอย่างด้านความดันสูง flashovers ไปยังพื้นดินระหว่างการทดสอบจะไม่ทําให้เกิดการบาดเจ็บทางกายและอุปกรณ์ทดสอบจะไม่ทําให้เกิดความเครียดทางกลและทางความร้อนที่อันตรายการทํางานไฟฟ้าเสียหาย หรือเสียหาย
4) ทุกส่วนของอุปกรณ์มีป้ายชื่อที่สอดคล้องกับมาตรฐานแห่งชาติ คําพูดและสัญลักษณ์ที่ชัดเจนและทนทานและป้ายชื่อจะเห็นได้ชัด เมื่ออุปกรณ์ทํางานปกติ.
