ชุดทดสอบความแรงดันแบบพกพา ความถี่ที่แปรปรวน
I. การใช้งาน:

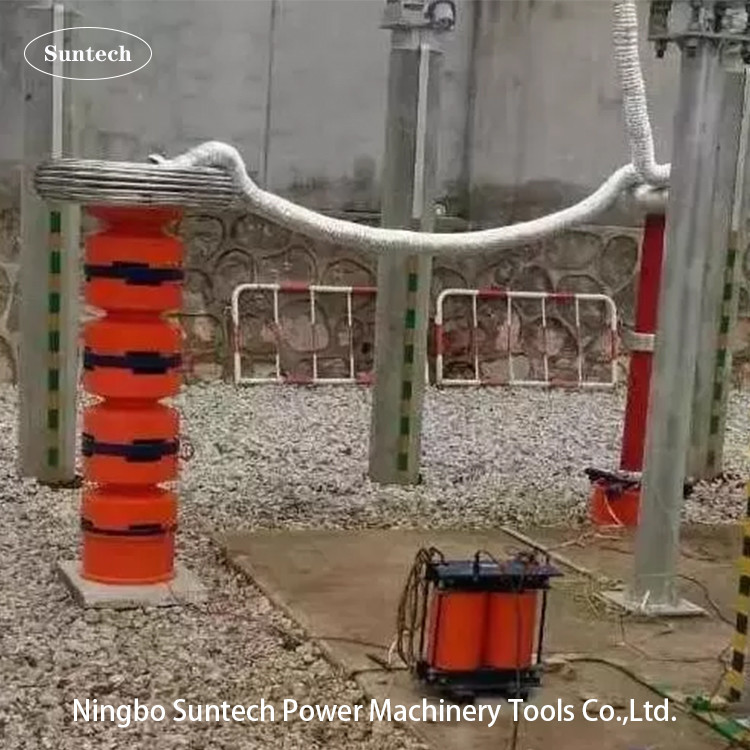

ชุดทดสอบแบบ CHX-275KVA/275KV นี้ถูกออกแบบมาสําหรับ 132KV และต่ํากว่าชั้น GISระบบปรับอากาศในสถานที่ทนกับการทดสอบแรงดันด้วยเทคโนโลยีวงจรเสียงความถี่แปรปรวน; ความดันทดสอบสูงสุดไม่เกิน 275KV; ความถี่การทดสอบ: 30-300Hz; ระยะเวลาใช้งานไม่เกิน 60 นาที
ผ่านตัวประกอบการทดสอบแบบโมดูลถูกใช้ในขณะเดียวกันCHX-275KVA/275KVยังสามารถทําการทดสอบ AC hypot ดังนี้ได้
1ไม่เกิน 55KV และ 5A สําหรับสายไฟฟ้าขนาดกลาง XLPE สูญเสีย 45KV และต่ํากว่าประเภท
2. No มากกว่า 110KV และ 2A สําหรับสายไฟฟ้าขนาดกลาง XLPE
3. No กว่า 275KV และ 1A สําหรับ GIS ความดันกลาง
4ไม่เกิน 55KV และ 5A สําหรับมอเตอร์พลังงานหรือเครื่องกําเนิดในระยะ 45 ~ 55Hz
5เครื่องสลับความดันกลางและเครื่องแปลงพลังงานสกูฮ์ 132KV และต่ํากว่าระดับ
จนกระทั่งตอนนี้ ชุดทดสอบแบบพกพาเหล่านี้ สามารถสร้างรูปแบบที่แตกต่างกันตามปริมาตรการทดสอบความแรงกลางที่แตกต่างกัน ผ่านตัวประกอบการทดสอบในชุดหรือในความเชื่อมโยงคู่เคียง และจํานวนการตั้งค่าในแต่ละชุดรูปแบบที่คล้ายกันสามารถมองเห็นรูปแบบทั่วไปอื่นที่ประโยคต่อไปนี้.
2ส่วนประกอบหลัก:
| SN สาธารณรัฐ | ชื่อส่วนประกอบ | ประเภทและรายละเอียด | กรณีนี้ | น้ําหนักแต่ละตัว | ทุกมิติ |
| 1 | พลังงานความถี่แปร | FKVF-20kW/380V | 1 ชิ้น | 20กิโลกรัม | 440*360*360 มิลลิเมตร |
| 2 | เครื่องแปลงกระตุ้น | CQSB ((J) 15kVA/15KV,3KV | 1 ชิ้น | 50กิโลกรัม | 520*350*550 มม. |
| 3 | หน่วยทดสอบเสียงเสียง HV | CHX ((kf) - 55kVA/55kV | 5 ชิ้น | 60กิโลกรัม | D480*H520mm |
| 4 | เครื่องแยกความจุ | TRF-300kV/1000pF | 1 ชุด | 35กิโลกรัม | D170*H1850 มิลลิเมตร |
| 5 | อุปกรณ์เสริมการทดสอบพิเศษ | 1 ชุด |
หมายเหตุ:1คอนเดซิเทนเตอร์ภาระสามารถเป็นตัวเลือกในการทดสอบมอเตอร์พลังงาน, เครื่องผลิตและแปลงพลังงานภายใต้ 45 ~ 65Hz
2หน่วยปฏิกิริยาทดสอบสามารถผลิตให้มี 18KV,20KV,22KV,40KV,44KV,50KV,54KV,55KV สําหรับแต่ละชิ้นตามขอบเขตของวัตถุที่ทดสอบที่แตกต่างกันหรือลูกค้าต้องการ
III. หลักการทดสอบ
VF: แหล่งพลังงานความถี่แปร T: เครื่องแปลงความตื่นเต้น
L: เครื่องปฏิกิริยาทดสอบ Cx: อุปกรณ์ที่ทดสอบ MOA1: เครื่องหยุดสายฟ้า
C1,C2: เครื่องแยกความดัน ((C1 เป็นแขนความดันสูง,C2 เป็นแขนความดันต่ํา))
V.ทดสอบระบบไฟฟ้าแผนภูมิ ((ตัวอย่าง) :
V. ข้อมูลเทคนิคทั่วไป:
VI แพนเอลซอฟต์แวร์การวัดและควบคุมหลัก:
หมายเหตุ: นี้คือแพเนลโปรแกรมก่อนการเริ่มต้นการทดสอบสําหรับการตั้งค่าปารามิเตอร์
VII รายการบรรจุกระเป๋าส่งกระเป๋าไม้
| กรณีหมายเลข | ชื่อสินค้าบรรจุ | รุ่นและรายละเอียด | สินค้า qty ในกระเป๋าไม้ | ขนาดของกระเป๋าไม้ (cm) | น้ําหนักรวมของกรณี | เลขกรณี | คําสังเกต |
| 6-1 | แหล่งพลังงาน VF | FKVF-20kW | 1 ชิ้น | 55*47*60 | 45กิโลกรัม | 1 | |
| 6-2 | เครื่องแปลงกระตุ้น | CQSB ((J) - 15kVA | 1 ชิ้น | 67*51*87 | 110 กิโลกรัม | 1 | |
| 6-3 | ระบบปฏิกิริยา HV | CHX ((kf) - 55kVA/55kV | 5 ชิ้น | 141*98*82 | 619 กิโลกรัม | 1 | กล่องเดียว |
| กล่องอุปกรณ์เสริม | รวมถึงสายทดสอบและคู่มือ | 1 ชุด | |||||
| 6-4 | เครื่องแบ่งระบายไฟฟ้า | TRF-300kV-1000pF | 1 ชิ้น | 178*57*51 | 80กิโลกรัม | 1 | |
| 6-5 | แหวนโคโรน่าสําหรับเครื่องแยก ระบบปฏิกิริยา | 1 ชุด | 90*90*94 | 56กิโลกรัม | 1 | กล่องเดียว | |
| ฐานรองรับสําหรับเครื่องแยก | 1 ชิ้น | ||||||
| 6-6 | พื้นฐานรองรับความละเอียดสําหรับเรอคเตอร์ | 28KV,165KV แต่ละตัว | 2 ชิ้น | 63*63*123 | 52 กิโลกรัม | 1 | |
| รวม | 962กิโลกรัม | 6 กล่องไม้ |
VIII.อุปกรณ์เสริม
IX รูปแบบอื่น ๆ แบบเลือก
1สําหรับการทดสอบ GIS บนสถานที่
| รุ่น | ความดันเฉพาะ | ปัจจุบันการออกระดับ | อัตราการผลิต |
การใช้งาน (เริ่มจาก 45Hz) |
| CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | สําหรับ 72.5KV และต่ํากว่า GIS |
| CHX-270KVA/135KV | 27KV*5 | 1A | 135KVA | สําหรับ 72.5KV และต่ํากว่า GIS |
| CHX-216KVA/216KV | 27KV*8 | 1A | 216KVA | สําหรับ 123KV และต่ํากว่า GIS |
| CHX-270KVA/270KV | 27KV*10 | 1A | 270KVA | สําหรับ 145KV และต่ํากว่า GIS |
| CHX-275KVA/275KV | 275KV | 2A | 275KVA | สําหรับ 170KV และต่ํากว่า GIS |
| ความต้องการพิเศษสามารถทําตามสั่ง | ||||
2สําหรับการทดสอบในสถานที่ของเคเบิล XLPE 45KV
| รุ่น | ความดันเฉพาะ | ปัจจุบันการออกระดับ | อัตราการผลิต | การใช้งานสูงสุด |
| CHX-108/54 | 54KV | 2A | 108KVA | สายไฟฟ้า 45kV≤1km |
| CHX-216/54 | 54KV | 4A | 216KVA | สายไฟฟ้า 45kV≤2km |
| CHX-324/54 | 54KV | 6A | 324KVA | สาย 45kV≤3km |
| CHX-432/54 | 54KV | 8A | 432KVA | สาย 45kV≤4km |
| CHX-540/54 | 54KV | 10A | 540KVA | สายไฟฟ้า 45kV≤5km |
| CHX-1080/54 | 54KV | 20A | 1080KVA | สายไฟฟ้า 45kV≤10km |
| ความต้องการพิเศษสามารถทําตามสั่ง | ||||
3สําหรับการทดสอบในสถานที่ของสายไฟฟ้า XLPE ขนาด 66KV
| รุ่น | ความดันเฉพาะ | ปัจจุบันการออกระดับ | อัตราการผลิต | การใช้งานสูงสุด |
| CHX-160/80 | 80KV | 2A | 160KVA | สายไฟฟ้า 66kV≤0.5km |
| CHX-320/80 | 80KV | 4A | 320KVA | สายไฟฟ้า 66kV≤1km |
| CHX-640/80 | 80KV | 8A | 640KVA | สายไฟฟ้า 66kV≤2km |
| CHX-960/80 | 80KV | 12A | 960KVA | สายไฟฟ้า 66kV≤3km |
| CHX-1280/80 | 80KV | 16A | 1280KVA | สายไฟฟ้า 66kV≤4km |
| CHX-1600/80 | 80KV | 20A | 1600KVA | สายไฟฟ้า 66kV≤5km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | สายไฟฟ้า 66kV≤10km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | สายไฟฟ้า 66kV≤20km |
| ความต้องการพิเศษสามารถทําตามสั่ง | ||||
X. ตารางมาตรฐานการทดสอบความละเอียดในสถานที่จาก IEC62271-203:2011 สําหรับ GIS
XI ตารางมาตรฐานการทดสอบความละเอียดในสถานที่จาก IEC 60840:2011 สําหรับสายไฟฟ้า XLPE
