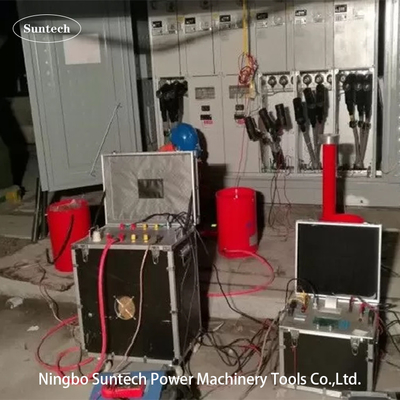

ชุดทดสอบความแรงดันแบบพกพา ความถี่แปรปรวน สําหรับทดสอบสายไฟ 35KV และ 132KV
I. การใช้สินค้า:
ชุดทดสอบรุ่นนี้ CHX-810KVA/54KV, 135KV ถูกออกแบบสําหรับสายไฟฟ้า XLPE 35KV และ 110KVระบบปรับอากาศในสถานที่ทนกับการทดสอบแรงดันด้วยเทคโนโลยีวงจรเสียงระดับความถี่แปรความถี่; ความถี่ในการทดสอบสูงสุดไม่เกิน 54KV หรือ 135KV; ความถี่ในการทดสอบ: 30-300Hz; ระยะเวลาในการทํางานไม่เกิน 60 นาทีมันสามารถช่วยลูกค้าในการดําเนินการทดสอบป้องกันหรือทดสอบการส่งต่อบน AC ทนการทดสอบความแรงดันสําหรับสายไฟฟ้า XLPE 35KV ภายใน 5 กิโลเมตรและ 132KV ภายใน 1 กิโลเมตร.
ระยะทดสอบของชุดคือดังนี้:
1. 5 กิโลเมตรของสายไฟ 35kV/300mm2 ความจุที่ทดสอบ ≤ 0.97uF ความถี่การทดสอบ 30-300Hz ความแรงดันการทดสอบ 52kV เวลาการทดสอบ 60 นาที
2, 1กม.สายไฟฟ้า 132kV/630mm2, ความจุทดสอบ ≤ 0.201uF, ความถี่ทดสอบ 30-300Hz, ความแรงดันทดสอบ 128kV, เวลาทดสอบ 60 นาที
II. ข้อมูลเทคนิคทั่วไป
III ส่วนประกอบหลัก:
| SN สาธารณรัฐ | ชื่อส่วนประกอบ | ประเภทและรายละเอียด | กรณีนี้ | น้ําหนักแต่ละตัว | ทุกมิติ |
| 1 | พลังงานความถี่แปร | FKVF-30kW/380V | 1 ชิ้น | 35กิโลกรัม | 480*480*520 มิลลิเมตร |
| 2 | เครื่องแปลงกระตุ้น | CQSB ((J)-30kVA/2.5KV,5KV | 1 ชิ้น | 130 กิโลกรัม | 550*550*580 มิลลิเมตร |
| 3 | หน่วยทดสอบเสียงเสียง HV | CHX ((kf) - 81kVA/27kV/34H | 10 ชิ้น | 75กิโลกรัม | D480*H520mm |
| 4 | เครื่องแยกความจุ | TRF-150kV/2000pF | 1 ชุด | 30กิโลกรัม | D200*H1250 มิลลิเมตร |
| 5 | อุปกรณ์เสริมการทดสอบพิเศษ | 1 ชุด |
IV. หลักการทดสอบ:
VF: แหล่งพลังงานความถี่แปร T: เครื่องแปลงความตื่นเต้น
L: เครื่องปฏิกิริยาทดสอบ Cx: อุปกรณ์ที่ทดสอบ MOA1: เครื่องหยุดสายฟ้า
C1,C2: เครื่องแยกความดัน ((C1 เป็นแขนความดันสูง,C2 เป็นแขนความดันต่ํา))
V. แผ่นซอฟต์แวร์การวัดและควบคุมหลัก:
หมายเหตุ: นี้คือแพเนลโปรแกรมก่อนการเริ่มต้นการทดสอบสําหรับการตั้งค่าปารามิเตอร์
VI.อุปกรณ์เสริม
VII รูปแบบอื่นที่เลือก
1สําหรับการทดสอบ GIS บนสถานที่
| รุ่น | ความดันเฉพาะ | ปัจจุบันการออกระดับ | อัตราการผลิต |
การใช้งาน (เริ่มจาก 45Hz) |
| CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | สําหรับ 72.5KV และต่ํากว่า GIS |
| CHX-270KVA/135KV | 27KV*5 | 1A | 135KVA | สําหรับ 72.5KV และต่ํากว่า GIS |
| CHX-216KVA/216KV | 27KV*8 | 1A | 216KVA | สําหรับ 123KV และต่ํากว่า GIS |
| CHX-270KVA/270KV | 27KV*10 | 1A | 270KVA | สําหรับ 145KV และต่ํากว่า GIS |
| CHX-275KVA/275KV | 275KV | 2A | 275KVA | สําหรับ 170KV และต่ํากว่า GIS |
| ความต้องการพิเศษสามารถทําตามสั่ง | ||||
2สําหรับการทดสอบในสถานที่ของเคเบิล XLPE 45KV
| รุ่น | ความดันเฉพาะ | ปัจจุบันการออกระดับ | อัตราการผลิต | การใช้งานสูงสุด |
| CHX-108/54 | 54KV | 2A | 108KVA | สายไฟฟ้า 45kV≤1km |
| CHX-216/54 | 54KV | 4A | 216KVA | สายไฟฟ้า 45kV≤2km |
| CHX-324/54 | 54KV | 6A | 324KVA | สาย 45kV≤3km |
| CHX-432/54 | 54KV | 8A | 432KVA | สาย 45kV≤4km |
| CHX-540/54 | 54KV | 10A | 540KVA | สายไฟฟ้า 45kV≤5km |
| CHX-1080/54 | 54KV | 20A | 1080KVA | สายไฟฟ้า 45kV≤10km |
| ความต้องการพิเศษสามารถทําตามสั่ง | ||||
3สําหรับการทดสอบในสถานที่ของสายไฟฟ้า XLPE ขนาด 66KV
| รุ่น | ความดันเฉพาะ | ปัจจุบันการออกระดับ | อัตราการผลิต | การใช้งานสูงสุด |
| CHX-160/80 | 80KV | 2A | 160KVA | สายไฟฟ้า 66kV≤0.5km |
| CHX-320/80 | 80KV | 4A | 320KVA | สายไฟฟ้า 66kV≤1km |
| CHX-640/80 | 80KV | 8A | 640KVA | สายไฟฟ้า 66kV≤2km |
| CHX-960/80 | 80KV | 12A | 960KVA | สายไฟฟ้า 66kV≤3km |
| CHX-1280/80 | 80KV | 16A | 1280KVA | สายไฟฟ้า 66kV≤4km |
| CHX-1600/80 | 80KV | 20A | 1600KVA | สายไฟฟ้า 66kV≤5km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | สายไฟฟ้า 66kV≤10km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | สายไฟฟ้า 66kV≤20km |
| ความต้องการพิเศษสามารถทําตามสั่ง | ||||
VIII ตารางมาตรฐานการทดสอบความโดดเดี่ยวในสถานที่จาก IEC 60840:2011 สําหรับสายไฟฟ้า XLPE
