ระบบทดสอบแทรนฟอร์มแบบ PD Free AC, ระบบทดสอบแทรนฟอร์มแบบ PD Free HV Voltage Resist System
I. คําอธิบายสินค้าและการใช้งาน
ระบบแปลงความถี่การทดสอบความถี่ของพลังงานฟรี PD ของซีรีส์ CQSB ใช้เป็นหลักในการทนความถี่ความถี่ความถี่ของพลังงานสําหรับผลิตภัณฑ์ช่างไฟฟ้าและวัสดุประกอบความละเอียดหรือโครงสร้างประกอบความละเอียดมันยังจะใช้สําหรับ PD อํานาจฟรี ความถี่การทดสอบ การจัดหาพลังงานของวัตถุการทดสอบ เช่น แทรนฟอร์ม, อินดูชั่นกันและกัน, arrester, เป็นต้น. มันถูกใช้อย่างแพร่หลายในสาขาผลิตช่างไฟฟ้า, กองปฏิบัติการพลังงาน, สถาบัน R & D และสถาบันการศึกษาที่สูง.เครื่องแยกความดันของระบบมีปลายการเชื่อมของสัญญาณ PD, ผ่านเครื่องตรวจสอบ PD ที่พร้อมกับ 2 หรือ 4 ช่องทาง (ไม่จํากัด), การตรวจสอบ PD สําหรับวัตถุการทดสอบสามารถทํา.
รูปแบบ CQSB-500KVA/500KV มีสองชนิดกระบอก Stackable ทดสอบแปลงในสายซีรีส์ในการออก 500KV ความดันการทดสอบและ 1A การทดสอบกระแสปัจจุบัน.
จนกระทั่งตอนนี้, ชุดทดสอบนี้มีรูปแบบ serialized หลายแบบที่แตกต่างกันตามการใช้งานทดสอบ votage ทนกันที่แตกต่างกัน.
II ส่วนประกอบหลัก:
ตัวอย่างเช่น รูปแบบ CQSB-500KVA/500KV
| SN สาธารณรัฐ | ชื่อส่วนประกอบ | ประเภทและรายละเอียด | กรณีนี้ | น้ําหนักแต่ละตัว | ทุกมิติ |
| 1 | คอนโซลควบคุม | FKGB-500KVA | 1 ชิ้น | 180กิโลกรัม | 1200*420*820 มิลลิเมตร |
| 2 | ตู้ปรับระดับแรงดันไฟฟ้า | DT-500KVA | 1 ชิ้น | 2500กิโลกรัม | 1100*1050*1250 มม. |

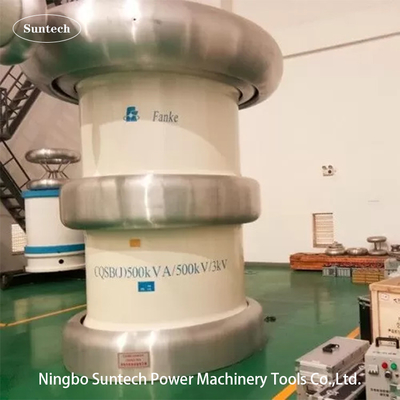

| 3.1 | อย่างแรกประเภทกระปุกที่สะสมกัน | CQSB-500KVA/250KV | 1 ชิ้น | 3000กิโลกรัม | D1200*H2800mm |
| 3.2 | ครั้งที่สองประเภทกระปุกที่สะสมกัน | CQSB-250KVA/250KV | 1 ชิ้น | 2400 กิโลกรัม | D1200*H2500mm |
| 4 | ความต้านทานในการป้องกัน | BHR-1A/500KV | 1 ชิ้น | 120 กิโลกรัม | D380*L850mm |
| 5 | เครื่องแยกความแรงดันที่มีความจุเชื่อม | TJF-500KV/500pF | 1 ชุด | 200กิโลกรัม | D320*H6000mm |
| 6 | อุปกรณ์เสริมการทดสอบพิเศษ | ||||
| หมายเหตุ: ความต้องการพิเศษสามารถทําตามคําสั่ง | |||||
III. วัตถุที่ใช้ได้
IV ลักษณะทางเทคนิค

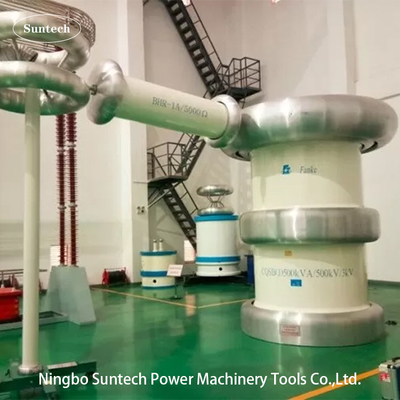

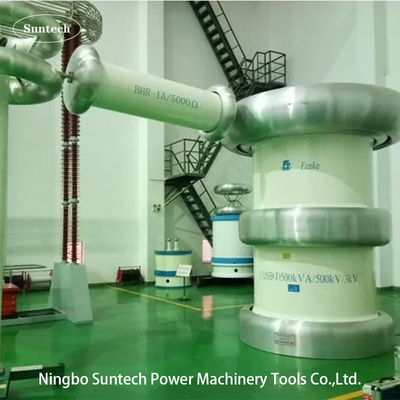

V. ตัวเลขการเชื่อมต่อการทดสอบ (ตัวอย่าง: รูปแบบ CQSB-500KVA/500KV):
VI. ข้อดี
VII ข้อมูลเทคนิคทั่วไป:
VIII ส่วนประกอบอื่น ๆ ที่ไม่จํากัด
IX รูปแบบประจําอื่น ๆ
1ประเภทแปลงแบบเดียว:
| รูปแบบ |
ความจุ (KVA) |
การให้ไฟเข้า LV ((KV) | ความดันออกระดับชื่อ ((KV) |
มิติของเครื่องแปลงกระบอก D × H ((mm) |
น้ําหนัก (kg) |
| CQSB-1.5KVA/50KV | 1.5 | 0.22 | 50 | φ430*580 | 65 |
| CQSB-2.5KVA/50KV | 2.5 | 0.22 | 50 | φ280*500 | 70 |
| CQSB-3KVA/50KV | 3 | 0.22 | 50 | φ300*510 | 72 |
| CQSB-5KVA/50KV | 5 | 0.22 | 50 | φ460*580 | 110 |
| CQSB-5KVA/100KV | 5 | 0.22 | 100 | φ640*820 | 130 |
| CQSB-10KVA/100KV | 10 | 0.22 | 100 | φ620*850 | 160 |
| CQSB-50KVA/100KV | 50 | 0.4 | 100 | φ725*1100 | 500 |
| CQSB-12KVA/120KV | 12 | 0.38 | 120 | φ750*1230 | 380 |
| CQSB-15KVA/150KV | 15 | 0.38 | 150 | φ820*1220 | 500 |
| CQSB-20KVA/200KV | 20 | 0.38 | 200 | φ1080*1700 | 900 |
| CQSB-50KVA/250KV | 50 | 0.38 | 250 | φ1460*1520 | 1250 |
| CQSB-75KVA/250KV | 75 | 0.38 | 250 | φ1460*1780 | 1450 |
| CQSB-75KVA/500KV | 75 | 0.38 | 500 | φ2000*4850 | 6800 |
| CQSB-100KVA/100KV | 100 | 0.38 | 100 | φ1000*1250 | 800 |
| CQSB-100KVA/150KV | 100 | 0.38 | 150 | φ1410*1620 | 1700 |
| CQSB-100KVA/250KV | 100 | 0.6 | 250 | φ1100*1450 | 1550 |
| CQSB-125KVA/250KV | 125 | 0.38 | 250 | φ1540*2060 | 3460 |
| CQSB-150KVA/150KV | 150 | 0.6 | 150 | φ1420*1620 | 2200 |
| CQSB-2000KVA/500KV | 2000 | 3 | 500 | φ3000*4800 | 50000 |
2เครื่องแปลงกล่องที่สามารถต้อนกันได้ ประเภท:
| รูปแบบ |
ความจุ (KVA) |
การให้ไฟเข้า LV ((KV) | ความดันออกระดับชื่อ ((KV) |
มิติของเครื่องแปลงกระบอก D × H ((mm) |
น้ําหนัก (kg) |
| CQSB-10KVA/2*50KV | 10 | 0.2 | 100 | φ410*980 | 200 |
| CQSB-25KVA/2*125KV | 25 | 0.38 | 250 | φ1250*2200 | 890 |
| CQSB-100KVA/2*200KV | 100 | 0.38 | 400 | φ1580*3650 | 2500 |
| CQSB-150KVA/2*150KV | 150 | 0.38 | 300 | φ1600*3200 | 3980 |
| CQSB-300KVA/2*150KV | 300 | 0.38 | 300 | φ1600*3800 | 4280 |
| CQSB-250KVA/2*250KV | 250 | 0.38 | 500 | φ2220*6100 | 11200 |
| CQSB-500KVA/2*250KV | 500 | 0.6 | 500 | φ2030*4600 | 18500 |
| CQSB-600KVA/2*300KV | 600 | 3 | 600 | φ3200*8000 | 19000 |
| CQSB-1200KVA/2*300KV | 1200 | 0.6 | 600 | φ3000*6200 | 28900 |
| CQSB-1250KVA/2*125KV | 1250 | 3 | 250 | φ4500*3200 | 14500 |
| CQSB-300KVA/2*300KV | 300 | 3 | 600 | φ2610*5600 | 10000 |
