สถานที่กำเนิด: | หนิงโป ประเทศจีน |
ชื่อแบรนด์: | Ningbo Suntech Power |
ได้รับการรับรอง: | ISO9001 |
หมายเลขรุ่น: | FKWJF 300 |
จำนวนสั่งซื้อขั้นต่ำ: | หนึ่งหน่วย |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | ส่งออกกล่องไม้มาตรฐานพร้อมรมควันฟรี |
เวลาการส่งมอบ: | 8 ~ 9 วันทำการ |
เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
สามารถในการผลิต: | 5 ชุด / 3 เดือน |
หลักการทดสอบ: | วงจรเสียงระดับความถี่แปร | การใช้งาน: | การทดสอบ AC Hipot และการทดสอบแรงดันไฟฟ้าที่เหนี่ยวนำ |
---|---|---|---|
การใช้งาน: | หม้อแปลงไฟฟ้า HV, GIS, สถานีไฟฟ้าย่อย | ทดสอบความถี่: | 50เฮิร์ต |
ทดสอบความแม่นยำ: | ไม่น้อยกว่า 1.0% | พิเศษสำหรับ: | การทดสอบ ACLD ในสถานที่ การวิเคราะห์ PD ในสถานที่ |
มาตรฐานการทดสอบ: | IEC60076-3-2013; IEC 60060-1:2010; IEC 60840:2011 และ IEC 62067:2011 สำหรับสาย XLPE | ||
แสงสูง: | ระบบการทดสอบความสอดคล้องประเภทอัดแรง,ระบบการทดสอบความแรงกระตุ้นสูง 2100kVA |

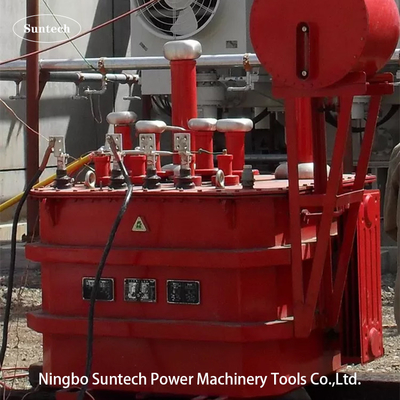

อุปกรณ์การทดสอบความสอดคล้องลําดับการปรับประเภทการชักชวน
1สาระ
สําหรับสถานีพลังงานน้ํา Suwa 300MW ความดันสูงสุดคือ 18kV ความจุของดินไม่เกิน 2.58μF การทดสอบความดัน AC ทนความดัน ความดันทดสอบคือ 50kVและเวลาต่อรองความดันคือ 5 นาที.
2. ความจุของระบบ
สําหรับสถานีพลังงานน้ํา Suwa 300MW ความดันสูงสุดคือ 18kV ความจุของดินไม่เกิน 2.58μF การทดสอบความดัน AC ทนความดัน ความดันทดสอบคือ 50kVและเวลาต่อรองความดันคือ 5 นาที. แล้ว:
ระหว่างการทดสอบ, กระแสด้านความแรงดันสูงคือ I = 2πfCU = 2π × 50 × 2.58 × 10-6 × 50 × 103 = 40.53A; กระแสระดับของระบบถูกตั้งอยู่ที่ 42A, และระดับความแรงดันถูกตั้งอยู่ที่ 50kV, โดยทิ้งช่องว่างบางอย่าง.
การออกแบบรายละเอียดทั่วไปคือ 2100kVA/50kV, โดยตัวปฏิกิริยาที่สามารถปรับได้คือ 800kVA/50kV (16A); ตัวปฏิกิริยาคงที่หนึ่ง, มีปริมาตรสองตัวคือ 650kVA/50kV/13H;มันสามารถตอบสนองความต้องการความแรงดันทนทานของ 0?? 2ผลิตภัณฑ์ทดสอบ.58μF
สรุป: 2100kVA / 50kV สามารถตอบสนองความต้องการความแรงดันของ 2.54μF สินค้าทดสอบ
3ปริมาตรทางเทคนิคและฟังก์ชันหลักของระบบ
1ความจุ: 2100kVA
2. ความดันเฉพาะ: 50kV
3. ไฟฟ้าปริมาณ 42A
4. ความถี่ในการทํางาน: ความถี่พลังงาน 50Hz
5อัตราการบิดเบือนรูปคลื่นของความดันออก ≤ 1%
6.เวลาทํางานต่อเนื่องที่อนุญาต: 5 นาทีภายใต้ภาระการตั้งค่า, ความแรงเกิน 1.1 ครั้งใน 1 นาที
7. การเพิ่มอุณหภูมิหลังจากการทํางานต่อเนื่อง 5 นาทีภายใต้ภาระปริมาณคือ ≤ 65K
8ค่าประสิทธิภาพของอุปกรณ์เอง: Q≥30
9ความแม่นยําในการวัดความดันสูง: ค่าประสิทธิภาพ 1.5;
10พลังงานการเข้า: ความดัน 380V สามเฟส ความถี่ 50Hz
11. ผลิตภัณฑ์ทดสอบมีฟังก์ชันการป้องกันการกระจายไฟเกินความแรง และความแรงเกินความแรง และผลิตภัณฑ์ทดสอบมีฟังก์ชันการป้องกันการกระจายไฟฟ้าเกินความแรง
12. อุณหภูมิบริเวณ: -250C-450C, ความชื้นสัมพันธ์: ≤90%RH, ความสูง ≤3200 เมตร
4. การนําเสนอหลักการของความสอดคล้องลําดับ
ระบบการทดสอบความสอดสานแบบชุด คืออุปกรณ์ที่ใช้ในการดําเนินการทดสอบความกระชับกระแส AC ทนกับผลิตภัณฑ์การทดสอบความจุต่างๆมันมีลักษณะโดยการลดมากของความจุของกําลังเข้าที่จําเป็นสําหรับการทดสอบ, ลดปริมาณและน้ําหนักของอุปกรณ์การทดสอบ ทําให้การทดสอบสนามง่ายต่อการดําเนินการและการลดค่าแรงงานและค่าใช้จ่ายของวัสดุของอุปกรณ์การทดสอบและข้อมูลที่จําเป็นสําหรับการทดสอบ.
Fanke ได้ดําเนินการในการพัฒนาและผลิตอุปกรณ์ทดสอบความดันสูงมานานกว่า 20 ปี และระบบเสียงสะท้อนเป็นผลิตภัณฑ์หลักของ Fanke ปัจจุบันระบบสะท้อนเสียงหลายร้อยระบบที่ผลิตโดย Fanke ได้ถูกใช้อย่างสําเร็จในสาขาต่างๆ ของระบบพลังงานในประเทศและต่างประเทศ.
ระบบเสียงสะท้อนลําดับแบ่งออกเป็นเสียงสะท้อนอัตราต่อเนื่องและเสียงสะท้อนอัตราต่อเนื่องประเภทการชักชวนที่ปรับทําให้วงจรทดสอบ resonate โดยการปรับการชักชวนขณะที่ชนิดการปรับความถี่ทําให้วงจรการทดสอบสะท้อนด้วยการปรับความถี่การทดสอบ แต่ผลลัพธ์ก็เหมือนกัน, หมายถึงผลผลิตขนาดใหญ่ที่ต้องการของผลิตภัณฑ์การทดสอบสามารถได้รับโดยการใส่ไฟฟ้าขนาดเล็กภาพฉลากหลักของความสอดคล้องแสดงในรูป
