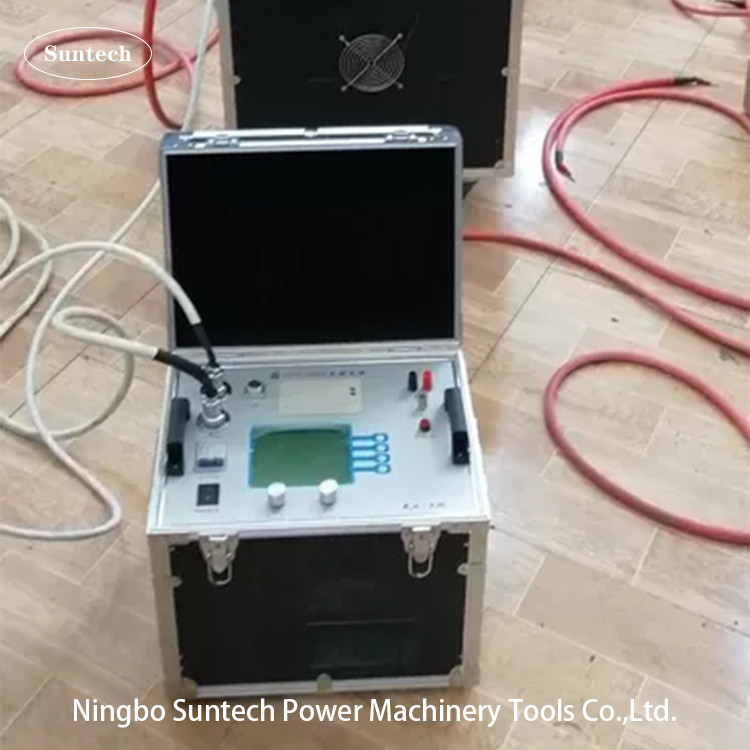

อุปกรณ์การทดสอบความสอดคล้องแบบชุด
1สาระ
1. 10kV/300mm2 สายไฟฟ้า 3km AC ทนกับการทดสอบความตึงเครียด, ความจุ ≤1.1265uF, ความถี่การทดสอบ 30-300Hz, ความตึงเครียดการทดสอบ 22kV, เวลาการทดสอบ 15 นาที
2. AC ทนกับการทดสอบความแรงกดของ 10kV/2500kVA เครื่องแปลงหลัก, ความจุ ≤0.01uF, ความถี่การทดสอบ 45-65Hz, ความแรงกดการทดสอบไม่เกิน 28kV, เวลาการทดสอบ 1 นาที
3. AC ทนกับการทดสอบความแรงดันของสวิทช์ 10kV, บัสบาร์และอุปกรณ์สับสเตชั่นอื่น ๆ ความถี่การทดสอบคือ 30-300Hz ความแรงดันการทดสอบไม่เกิน 42kV และเวลาการทดสอบคือ 1 นาที
4. 35kV/300mm2 สายไฟฟ้า 2km AC ทนกับการทดสอบความแรงดัน, ความจุ ≤0.361uF, ความถี่การทดสอบ 30-300Hz, ความแรงดันการทดสอบ 52kV, เวลาการทดสอบ 60 นาที
5. AC ทนกับการทดสอบความแรงกดของ 35kV/6300kVA เครื่องแปลงหลัก, ความจุ ≤0.01uF, ความถี่การทดสอบ 45-65Hz, ความแรงกดการทดสอบ 68kV, เวลาการทดสอบ 1 นาที
6. AC ทนความตึงเครียดการทดสอบของเครื่องสลับ 35kV, เครื่องตัดวงจรและอุปกรณ์ substation อื่น ๆ ความถี่การทดสอบคือ 30-300Hz, ความตึงเครียดการทดสอบไม่เกิน 95kV, และเวลาการทดสอบคือ 1 นาที
7เครื่องตัดวงจร.220kV AC ทนกับการทดสอบความกระชับกําลัง ความถี่การทดสอบ 30-300Hz ความกระชับกําลังการทดสอบ 368kV เวลาทดสอบ 1 นาที
2ปริมาตรทางเทคนิคและฟังก์ชันหลักของระบบ
1ความจุ: 400kVA
2.แรงดันชื่อ: 27kV 50kV 400kV
3. ไฟฟ้าปริมาณ: 2A
4. ยอมให้ทํางานต่อเนื่อง: 60 นาทีภายใต้กระแสไฟฟ้า
5ค่าประสิทธิภาพของอุปกรณ์เอง: Q≥30 (เมื่อ f=45Hz)
6ความแม่นยําของการวัดระบบ: ค่าประสิทธิภาพ 1.0;
7พลังงานเข้า: 50Hz; สามเฟส 380V
8. ความถี่ในการทํางานของปริมาณความถี่แปรไฟฟ้า: 40-300Hz
9ความละเอียดความถี่: 0.1Hz
10ความไม่เสถียรของความถี่: ≤ 0.1%
11. มีการป้องกันการกระจายไฟเกินความแรง และความแรงเกินความแรง และการป้องกันการกระจายไฟฟ้าเกินความแรง สําหรับผลิตภัณฑ์ที่ทดสอบ
12. อุณหภูมิบริเวณ: -150C -40 0C, ความชื้นสัมพันธ์: ≤90%RH, ความสูง ≤2000 เมตร
3การคัดเลือกและกําหนดปริมาตรระบบ
ระบบปฏิกิริยาแบบฉบับเดียว 54kVA/27kV/2A/50H จํานวนทั้งหมด 4 ฉบับการตรวจสอบ
1) สําหรับสายไฟฟ้า 10kV / 300mm2 / 3km ความจุคือ 1.1265μF ความแรงดันในการทดสอบคือ 22KV และใช้ปฏิกิริยาสี่ตัวในขณะเดียวกัน ในเวลานี้ความจุของปฏิกิริยาคือ 12.5H จากนั้น:
ความถี่การทดสอบ: f=1/2π√LC=42.41Hz
กระแสทดสอบ: I=ωCXU test=2πfCXU test=2×3.14×42.41×1.1265×22×10-3=6.6A
2) 10kV/2500kVA แทรนสฟอร์เมอร์หลัก AC ทนกับการทดสอบความตึงเครียด, ความจุไม่เกิน 0.01μF, ความตึงเครียดการทดสอบคือ 28kV,อุปทานคือ 113Hแล้ว:
ความถี่การทดสอบ: f=1/2π√LC=149.72Hz
กระแสทดสอบ: I=ωCXU test=2πfCXU test=2×3.14×149.72×0.01×28×10-3=0.26A
3) การทดสอบความตึงของสวิทช์ 10kV, บัสบาร์และอุปกรณ์สับสเตชั่นอื่น ๆ, ความถี่การทดสอบคือ 30-300Hz, ความจุไม่เกิน 0.015μF, ความตึงในการทดสอบไม่เกิน 42kV,ระบบปฏิกิริยาใช้การเชื่อมต่อสองชุด, อุปทานคือ 113H, แล้ว:
ความถี่การทดสอบ: f=1/2π√LC=122.25Hz
กระแสทดสอบ: I=ωCXU test=2πfCXU test=2×3.14×122.25×0.015×42×10-3=0.48A
4) สําหรับสายไฟฟ้า 35kV/300mm2/2km ความจุคือ 0.361μF ความกระชับกําลังในการทดสอบคือ 52KV และใช้ปฏิกิริยาสองตัวในลําดับและสองตัวในระยะ paralelแล้ว:
ความถี่การทดสอบ: f=1/2π√LC=35.24Hz
กระแสทดสอบ: I=ωCXU test=2πfCXU test=2×3.14×35.24×0.361×52×10-3=4.16A
5) 35kV/6300kVA แทรนสฟอร์เมอร์หลัก AC ทนกับการทดสอบความตึงเครียด, ความจุไม่เกิน 0.01μF, ความตึงเครียดการทดสอบคือ 68kV,ระบบปฏิกิริยาเชื่อมต่อกันเป็นชุดด้วยสี่ส่วน และความแรงดึงคือ 240Hแล้ว:
ความถี่การทดสอบ: f=1/2π√LC=83.88Hz
กระแสทดสอบ: I=ωCXU test=2πfCXU test=2×3.14×83.88×0.01×68×10-3=0.54A
6) สวิตช์ 35kV, เครื่องตัดวงจร, ฯลฯ อัตราแลกเปลี่ยนทนการทดสอบความดัน, ความดันการทดสอบคือ 95kV, ระบบปฏิกิริยาเชื่อมต่อเป็นชุดที่มีสี่ส่วนและความดึงดูดคือ 240H, แล้ว:
ความถี่การทดสอบ: f=1/2π√LC=83.88Hz
กระแสทดสอบ: I=ωCXU test=2πfCXU test=2×3.14×83.88×0.015×95×10-3=0.75A
7) AC ทนกับการทดสอบความแรงดันของสวิทช์ 220kV, เครื่องตัดวงจร, ฯลฯ, ความจุไม่เกิน 5000pF, ความแรงดันการทดสอบคือ 368kV, ระบบปฏิกิริยาคือ 50kVA / 50kV / 100H เก้าชุดในชุด,อุปทานคือ 960Hแล้ว:
ความถี่การทดสอบ: f=1/2π√LC=72.64Hz
กระแสทดสอบ: I=ωCXU test=2πfCXU test=2×3.14×72.64×0.005×368×10-3=0.84A
