สถานที่กำเนิด: | หนิงโป ประเทศจีน |
ชื่อแบรนด์: | Ningbo Suntech Power |
ได้รับการรับรอง: | ISO9001 |
หมายเลขรุ่น: | FKTF-280kVA/35kV; 140kV |
จำนวนสั่งซื้อขั้นต่ำ: | หนึ่งหน่วย |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | ส่งออกกล่องไม้มาตรฐานพร้อมรมควันฟรี |
เวลาการส่งมอบ: | 25-30 วันทำการ |
เงื่อนไขการชำระเงิน: | T/T |
สามารถในการผลิต: | 10ยูนิต/1เดือน |
หลักการทดสอบ: | วงจรเสียงระดับความถี่แปร | รายการทดสอบ: | การทดสอบแรงดันไฟฟ้ากระแสสลับทนต่อแรงดันไฟฟ้าต่ำกว่า 108KV |
---|---|---|---|
ความจุสูงสุด: | OEM | สูงสุด แรงดันไฟฟ้า: | OEM |
คุณสมบัติการออกแบบ: | ชนิดพกพา | ทดสอบความถี่: | 45-300Hz |
รอบหน้าที่: | 60 มิ้นท์ | วัตถุทดสอบ: | สายไฟ 35KV สายไฟ 10KV สายไฟ 110KV |
มาตรฐานการทดสอบ: | IEC 60060-1:2010; IEC 62271-203:2011 สําหรับ GIS, IEC 60840:2011 สําหรับสายไฟ XLPE | พลังงาน: | 380V ± 10% |
ความดันเฉพาะ: | 35kV; 140kV | ||
แสงสูง: | ระบบการทดสอบความถี่แบบความถี่,ระบบทดสอบความแรงกระชับสูง 280kVA |

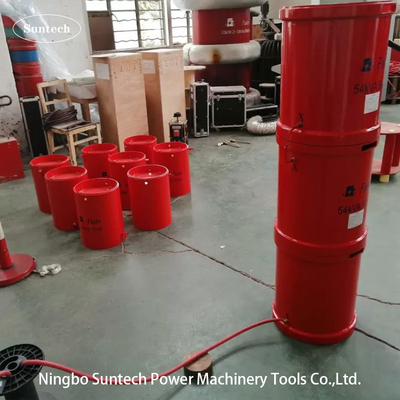

อุปกรณ์การทดสอบความสอดคล้องลําดับประเภทการปรับปรุงความถี่
1.เขตใช้งานของอุปกรณ์
1. ตอบโจทย์การทดสอบความแรงดันแบบ AC ของสายไฟฟ้า 10kV / 300mm2 ความยาวของ capacitance ต่อหน่วยยาวคือ 0.3755μF / km ความยาวของสายไฟฟ้าคือ 2000m ความยาวของสายไฟฟ้าที่ทดสอบคือ 0.75μFความดันการทดสอบคือ 22kVและเวลาทดสอบคือ 5 นาที
2. ตอบกับ 35kV / 240mm2 สายเคเบิล AC ทนความกระชับกระแสทดสอบ, ความจุต่อยาวหน่วยคือ 0.175μF / กม, ความยาวสายเคเบิลคือ 1000m, ความจุของสายเคเบิลที่ทดสอบคือ 0.175μF,ความดันการทดสอบคือ 52kVและเวลาทดสอบคือ 180 นาที
3. ตอบกับการทดสอบความแรงต่อต้าน AC ของสายไฟฟ้า 110kV/630mm2 ความยาว capacitance ต่อหน่วยยาว 0.1880μF / กม ความยาวสายไฟฟ้า 100m ความยาวของสายไฟฟ้าที่ทดสอบ 0.188μFความดันการทดสอบคือ 128kVและเวลาทดสอบคือ 60 นาที
2อุปกรณ์ปฏิบัติตามมาตรฐาน
GB10229-88 "ปฏิกิริยา"
GB50150-2016 "ระเบียบการทดสอบการมอบอุปกรณ์พลังงาน"
DL/T 596-1996 "กฎระเบียบการทดสอบป้องกันสําหรับอุปกรณ์พลังงาน"
GB1094.1-GB1094.6-96 "ระดับการป้องกันห้อง"
GB2900 "คําศัพท์ไฟฟ้า"
GB/T16927.1~2-1997 "เทคโนโลยีการทดสอบความดันสูง"
GB 191-2000 "ป้ายกราฟิกในการบรรจุ, การเก็บและการขนส่ง"
JB/T 9641-1999 "ทรานฟอร์มทดสอบ"
IEC358 ((1990) "คอปเปลิ่ง คอนเดสซิเตอร์และคอนเดสซิเทนซ์ วอลเตจ ดีวิเดอร์"
Q/WFK005-2005 "ทรานฟอร์มทดสอบ" Fanke Company Enterprise Standard
Q/WFK008-2004 มาตรฐานธุรกิจของบริษัท Fanke
3สภาพแวดล้อมของอุปกรณ์
1อุณหภูมิภายใน: -5°C - +45°C
2ความชื้นสัมพันธ์: ≤ 90% ไม่มีการดึงดูด
3ความสูง: ≤1000m
4ในทางสี่ ความต้องการด้านผลงานทางเทคนิคหลักของอุปกรณ์
1ความจุ: 280kVA
2.แรงดันชื่อ: 35kV; 140kV
3. ไฟฟ้าปริมาณ: 2A
4พลังงานไฟฟ้า: 380V ± 10%
5ความจุของไฟฟ้าความถี่แปร: 20kW
6ความถี่การทํางาน 45-300Hz
7ความละเอียดในการปรับความถี่: 0.01Hz; ความไม่มั่นคงของความถี่: ≤ 0.01%
8. เวลาทํางาน: การทํางานต่อเนื่อง 180 นาทีถูกอนุญาตภายใต้กําลังปริมาณ
9การเพิ่มอุณหภูมิ: หลังจากการทํางานต่อเนื่องระยะเวลา 180 นาที, การเพิ่มอุณหภูมิของแต่ละส่วนของอุปกรณ์คือ ≤ 65K;
10รูปแบบคลื่นออก: คลื่นไซน์, อัตราการบิดรูปคลื่น < 1%
11ค่าประสิทธิภาพ: อุปกรณ์เอง Q> 30 (เมื่อ f = 40Hz)
12การป้องกัน: ด้วยการป้องกันกระแสไฟฟ้าเกินความแรง และความแรงเกินความแรง และการป้องกันไฟฟ้าฉลุ (ดูส่วนการแลกเปลี่ยนความถี่สําหรับรายละเอียด)
13ความแม่นยําของการวัด: 1.5 ค่าประสิทธิภาพ
ผู้ติดต่อ: Peter
โทร: 86-13958364836
