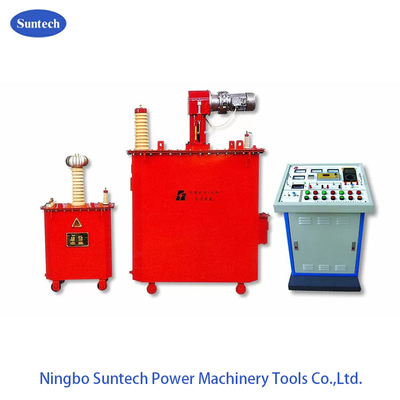

การปรับชนิดอัดแรงชุดการทดสอบเสียงดังชุดสําหรับ HV แทรนฟอร์มพลังงาน

อุปกรณ์การทดสอบความสอดคล้องลําดับการปรับประเภทการชักชวน

1สาระ
สําหรับสถานีพลังงานน้ํา Suwa 300MW ความดันสูงสุดคือ 18kV ความจุของดินไม่เกิน 2.58μF การทดสอบความดัน AC ทนความดัน ความดันทดสอบคือ 50kVและเวลาต่อรองความดันคือ 5 นาที.

2. ความจุของระบบ
สําหรับสถานีพลังงานน้ํา Suwa 300MW ความดันสูงสุดคือ 18kV ความจุของดินไม่เกิน 2.58μF การทดสอบความดัน AC ทนความดัน ความดันทดสอบคือ 50kVและเวลาต่อรองความดันคือ 5 นาที. แล้ว:
ระหว่างการทดสอบ, กระแสด้านความแรงดันสูงคือ I = 2πfCU = 2π × 50 × 2.58 × 10-6 × 50 × 103 = 40.53A; กระแสระดับของระบบถูกตั้งอยู่ที่ 42A, และระดับความแรงดันถูกตั้งอยู่ที่ 50kV, โดยทิ้งช่องว่างบางอย่าง.
การออกแบบรายละเอียดทั่วไปคือ 2100kVA/50kV, โดยตัวปฏิกิริยาที่สามารถปรับได้คือ 800kVA/50kV (16A); ตัวปฏิกิริยาคงที่หนึ่ง, มีปริมาตรสองตัวคือ 650kVA/50kV/13H;มันสามารถตอบสนองความต้องการความแรงดันทนทานของ 0?? 2ผลิตภัณฑ์ทดสอบ.58μF
สรุป: 2100kVA / 50kV สามารถตอบสนองความต้องการความแรงดันของ 2.54μF สินค้าทดสอบ

3ปริมาตรทางเทคนิคและฟังก์ชันหลักของระบบ
1ความจุ: 2100kVA
2. ความดันเฉพาะ: 50kV
3. ไฟฟ้าปริมาณ 42A
4. ความถี่ในการทํางาน: ความถี่พลังงาน 50Hz
5อัตราการบิดเบือนรูปคลื่นของความดันออก ≤ 1%
6.เวลาทํางานต่อเนื่องที่อนุญาต: 5 นาทีภายใต้ภาระการตั้งค่า, ความแรงเกิน 1.1 ครั้งใน 1 นาที
7. การเพิ่มอุณหภูมิหลังจากการทํางานต่อเนื่อง 5 นาทีภายใต้ภาระปริมาณคือ ≤ 65K
8ค่าประสิทธิภาพของอุปกรณ์เอง: Q≥30
9ความแม่นยําในการวัดความดันสูง: ค่าประสิทธิภาพ 1.5;
10พลังงานการเข้า: ความดัน 380V สามเฟส ความถี่ 50Hz
11. ผลิตภัณฑ์ทดสอบมีฟังก์ชันการป้องกันการกระจายไฟเกินความแรง และความแรงเกินความแรง และผลิตภัณฑ์ทดสอบมีฟังก์ชันการป้องกันการกระจายไฟฟ้าเกินความแรง
12. อุณหภูมิบริเวณ: -250C-450C, ความชื้นสัมพันธ์: ≤90%RH, ความสูง ≤3200 เมตร

4. การนําเสนอหลักการของความสอดคล้องลําดับ
ระบบการทดสอบความสอดสานแบบชุด คืออุปกรณ์ที่ใช้ในการดําเนินการทดสอบความกระชับกระแส AC ทนกับผลิตภัณฑ์การทดสอบความจุต่างๆมันมีลักษณะโดยการลดมากของความจุของกําลังเข้าที่จําเป็นสําหรับการทดสอบ, ลดปริมาณและน้ําหนักของอุปกรณ์การทดสอบ ทําให้การทดสอบสนามง่ายต่อการดําเนินการและการลดค่าแรงงานและค่าใช้จ่ายของวัสดุของอุปกรณ์การทดสอบและข้อมูลที่จําเป็นสําหรับการทดสอบ.
Fanke ได้ดําเนินการในการพัฒนาและผลิตอุปกรณ์ทดสอบความดันสูงมานานกว่า 20 ปี และระบบเสียงสะท้อนเป็นผลิตภัณฑ์หลักของ Fanke ปัจจุบันระบบสะท้อนเสียงหลายร้อยระบบที่ผลิตโดย Fanke ได้ถูกใช้อย่างสําเร็จในสาขาต่างๆ ของระบบพลังงานในประเทศและต่างประเทศ.
