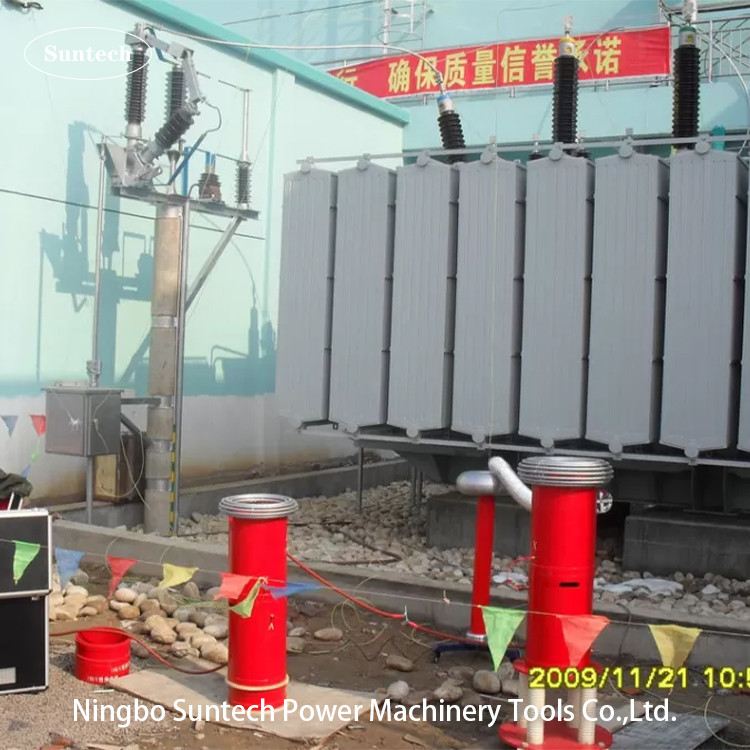

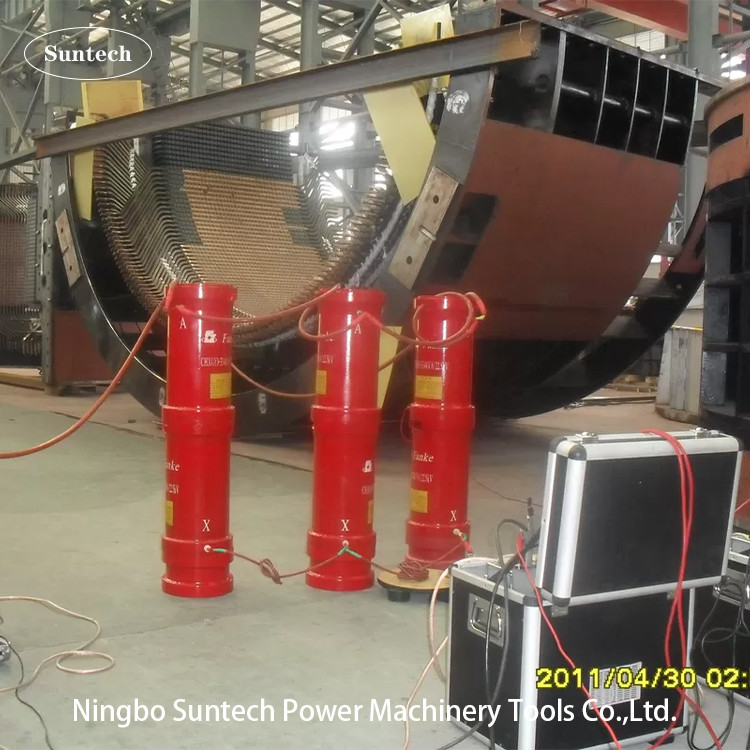

ชุดทดสอบความแรงดันแบบสลับความถี่แบบพกพา สําหรับ 110KV Powe Substation Test Set
I. การใช้งาน:
ชุดทดสอบตัวอย่าง CHX-216KVA/216KV นี้ถูกออกแบบมาสําหรับอุปกรณ์ไฟฟ้ากระจายระบบปรับอากาศในสถานที่ทนกับการทดสอบความแรงดันด้วยเทคโนโลยีวงจรเสียงระดับความถี่แปร; ชุดการทดสอบทําจากแหล่งพลังงานความถี่แปรเปลี่ยน, เครื่องแปลงกระตุ้นโมดูลและแบบวัน HV การทดสอบอัดแรง ((reactor การทดสอบ) และ capacitative divider ส่วนละชิ้นมีขนาดเล็กและเบากว่าชนิดของทรานฟอร์มทดสอบหนักทั่วไป ในการทดสอบพัสดุทดสอบขนาดใหญ่
ผ่านโรงงานปฏิกิริยาทดสอบโมดูลใช้ในแนวขนานหรือในชุด, มันสามารถดําเนินการต่อไปนี้ AC ทนความแรงกดดันการทดสอบ:
ไม่เกิน 27KV และ 8A สําหรับสายไฟฟ้า 10KV
ไม่เกิน 54KV และ 4A สําหรับสายไฟ 35KV
No มากกว่า 108KV และ 2A สําหรับสับสเตชั่นพลังงานความดันกลาง เช่น เครื่องแปลงพลังงาน, CT, PT, Breaker และอื่น ๆ
No มากกว่า 200KV และ 1A สําหรับเครื่องแปลงพลังงาน 110KV,GIS, CT และ PT

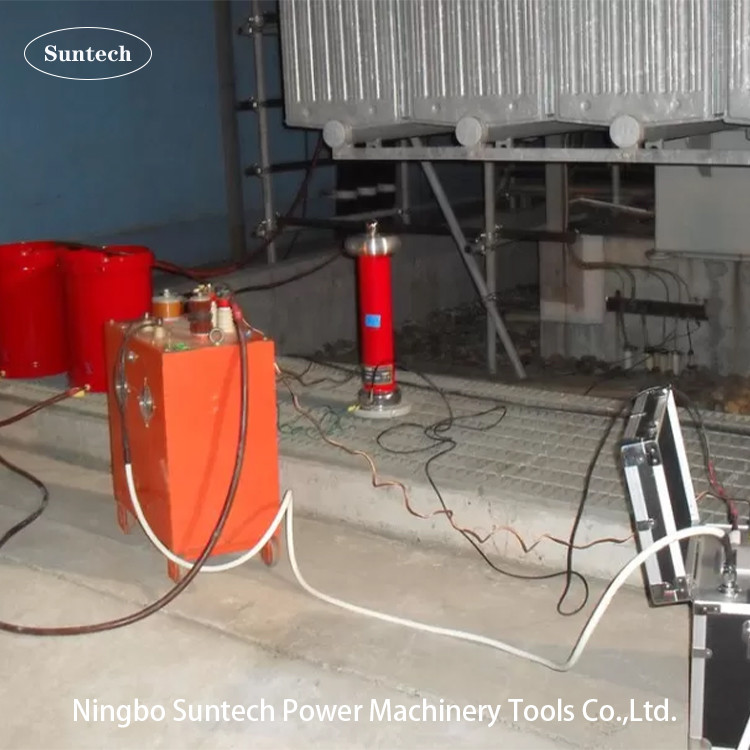

II ส่วนประกอบหลัก:
| SN สาธารณรัฐ | ชื่อส่วนประกอบ | ประเภทและรายละเอียด | กรณีนี้ | น้ําหนักแต่ละตัว | ทุกมิติ |
| 1 | พลังงานความถี่แปร | FKVF-10kW/380V | 1 ชิ้น | 10 กิโลกรัม | 400*350*380 มิลลิเมตร |
| 2 | เครื่องแปลงกระตุ้น | CQSB ((J) - 10kVA | 1 ชิ้น | 40กิโลกรัม | 520*350*550 มม. |
| 3 | หน่วยทดสอบเสียงเสียง HV | CHX ((kf) -27kVA/27kV | 8 ชิ้น | 40กิโลกรัม | D380*H480mm |
| 4 | เครื่องแยกความจุ | TRF-200kV/1000pF | 1 ชุด | 15 กิโลกรัม | D150*H1150 มิลลิเมตร |
| 5 | อุปกรณ์เสริมการทดสอบพิเศษ | 1 ชุด |
หมายเหตุ:1คอนเดซิเทนเตอร์ภาระสามารถเป็นตัวเลือกในการทดสอบมอเตอร์พลังงาน, เครื่องผลิตและแปลงพลังงานภายใต้ 45 ~ 65Hz
2หน่วยปฏิกิริยาทดสอบสามารถผลิตให้มี 18KV,20KV,22KV,40KV,44KV,50KV,54KV,55KV สําหรับแต่ละชิ้นตามขอบเขตของวัตถุที่ทดสอบที่แตกต่างกันหรือลูกค้าต้องการ

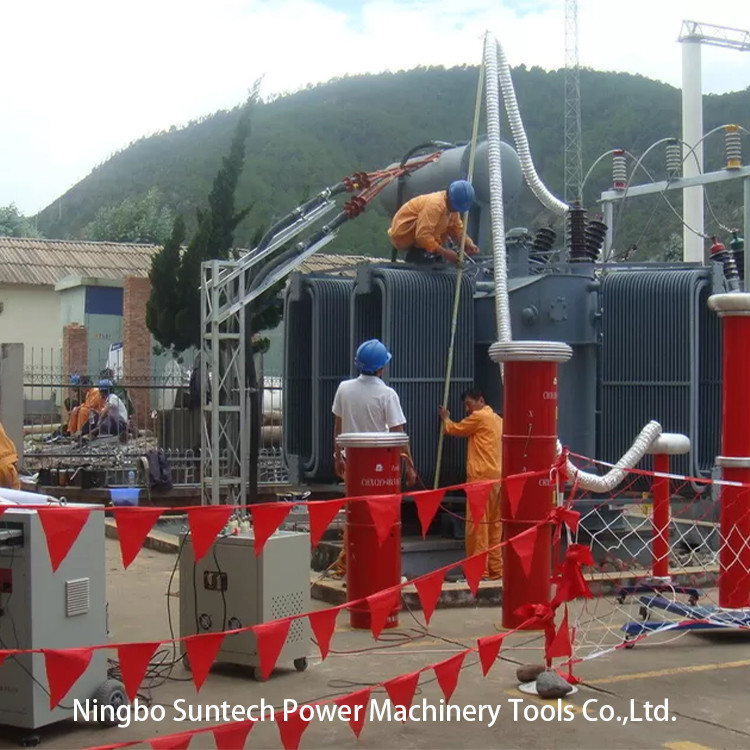

III.วงจรทดสอบ:
VF: แหล่งพลังงานความถี่แปร T: เครื่องแปลงความตื่นเต้น
L: เครื่องปฏิกิริยาทดสอบ Cx: อุปกรณ์ที่ทดสอบ MOA1: เครื่องหยุดสายฟ้า
C1,C2: เครื่องแยกความดัน ((C1 เป็นแขนความดันสูง,C2 เป็นแขนความดันต่ํา))
IV ข้อมูลเทคนิค:
V. อุปกรณ์เสริม
VI. ส่วนที่ไม่จําเป็น
คอนเดเซนเตอร์การชดเชยภาระ
