ชุดทดสอบความแรงดันแบบพกพา ความถี่ที่แปรปรวน
I. การใช้งาน:

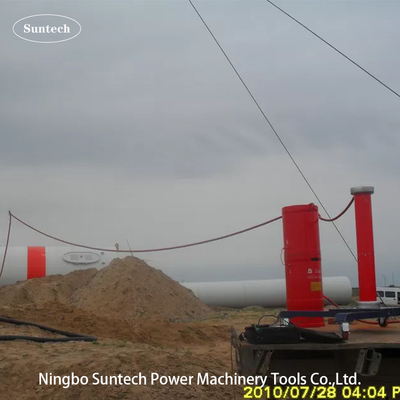

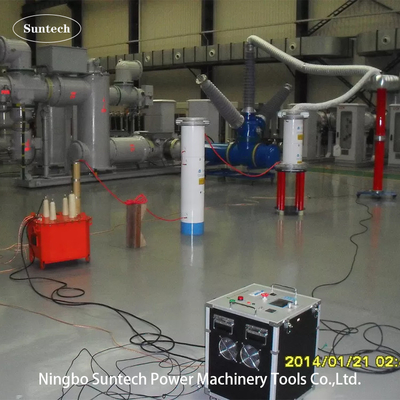

ชุดทดสอบแบบ CHX-275KVA/275KV นี้ถูกออกแบบมาสําหรับ 132KV และต่ํากว่าชั้น GISระบบปรับอากาศในสถานที่ทนกับการทดสอบแรงดันด้วยเทคโนโลยีวงจรเสียงความถี่แปรปรวน; ความดันทดสอบสูงสุดไม่เกิน 275KV; ความถี่การทดสอบ: 30-300Hz; ระยะเวลาใช้งานไม่เกิน 60 นาที
ผ่านตัวประกอบการทดสอบแบบโมดูลถูกใช้ในขณะเดียวกันCHX-275KVA/275KVยังสามารถทําการทดสอบ AC hypot ดังนี้ได้
จนกระทั่งตอนนี้ ชุดทดสอบแบบพกพาเหล่านี้ สามารถสร้างรูปแบบที่แตกต่างกันตามปริมาตรการทดสอบความแรงกลางที่แตกต่างกัน ผ่านตัวประกอบการทดสอบในชุดหรือในความเชื่อมโยงคู่เคียง และจํานวนการตั้งค่าในแต่ละชุดรูปแบบที่คล้ายกันสามารถมองเห็นรูปแบบทั่วไปอื่นที่ประโยคต่อไปนี้.

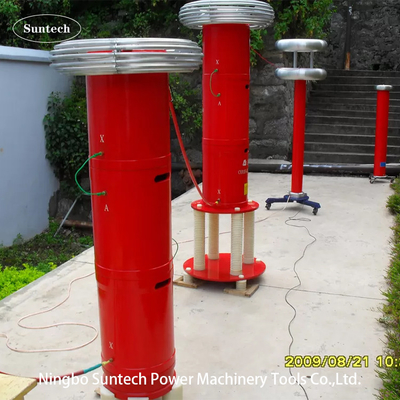

2ส่วนประกอบหลัก:
| SN สาธารณรัฐ | ชื่อส่วนประกอบ | ประเภทและรายละเอียด | กรณีนี้ | น้ําหนักแต่ละตัว | ทุกมิติ |
| 1 | พลังงานความถี่แปร | FKVF-20kW/380V | 1 ชิ้น | 20กิโลกรัม | 440*360*360 มิลลิเมตร |
| 2 | เครื่องแปลงกระตุ้น | CQSB ((J) 15kVA/15KV,3KV | 1 ชิ้น | 50กิโลกรัม | 520*350*550 มม. |
| 3 | หน่วยทดสอบเสียงเสียง HV | CHX ((kf) - 55kVA/55kV | 5 ชิ้น | 60กิโลกรัม | D480*H520mm |
| 4 | เครื่องแยกความจุ | TRF-300kV/1000pF | 1 ชุด | 35กิโลกรัม | D170*H1850 มิลลิเมตร |
| 5 | อุปกรณ์เสริมการทดสอบพิเศษ | 1 ชุด |
หมายเหตุ:1คอนเดซิเทนเตอร์ภาระสามารถเป็นตัวเลือกในการทดสอบมอเตอร์พลังงาน, เครื่องผลิตและแปลงพลังงานภายใต้ 45 ~ 65Hz
2หน่วยปฏิกิริยาทดสอบสามารถผลิตให้มี 18KV,20KV,22KV,40KV,44KV,50KV,54KV,55KV สําหรับแต่ละชิ้นตามขอบเขตของวัตถุที่ทดสอบที่แตกต่างกันหรือลูกค้าต้องการ
III. หลักการทดสอบ
VF: แหล่งพลังงานความถี่แปร T: เครื่องแปลงความตื่นเต้น
L: เครื่องปฏิกิริยาทดสอบ Cx: อุปกรณ์ที่ทดสอบ MOA1: เครื่องหยุดสายฟ้า
C1,C2: เครื่องแยกความดัน ((C1 เป็นแขนความดันสูง,C2 เป็นแขนความดันต่ํา))

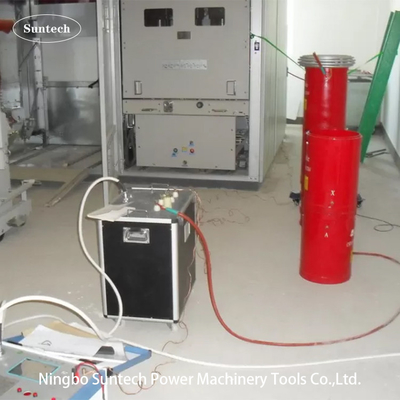

V.ทดสอบระบบไฟฟ้าแผนภูมิ ((ตัวอย่าง) :
V. ข้อมูลเทคนิคทั่วไป:
VI แพนเอลซอฟต์แวร์การวัดและควบคุมหลัก:
หมายเหตุ: นี้คือแพเนลโปรแกรมก่อนการเริ่มต้นการทดสอบสําหรับการตั้งค่าปารามิเตอร์
VII รายการบรรจุกระเป๋าส่งกระเป๋าไม้
| กรณีหมายเลข | ชื่อสินค้าบรรจุ | รุ่นและรายละเอียด | สินค้า qty ในกระเป๋าไม้ | ขนาดของกระเป๋าไม้ (cm) | น้ําหนักรวมของกรณี | เลขกรณี | คําสังเกต |
| 6-1 | แหล่งพลังงาน VF | FKVF-20kW | 1 ชิ้น | 55*47*60 | 45กิโลกรัม | 1 | |
| 6-2 | เครื่องแปลงกระตุ้น | CQSB ((J) - 15kVA | 1 ชิ้น | 67*51*87 | 110 กิโลกรัม | 1 | |
| 6-3 | ระบบปฏิกิริยา HV | CHX ((kf) - 55kVA/55kV | 5 ชิ้น | 141*98*82 | 619 กิโลกรัม | 1 | กล่องเดียว |
| กล่องอุปกรณ์เสริม | รวมถึงสายทดสอบและคู่มือ | 1 ชุด | |||||
| 6-4 | เครื่องแบ่งระบายไฟฟ้า | TRF-300kV-1000pF | 1 ชิ้น | 178*57*51 | 80กิโลกรัม | 1 | |
| 6-5 | แหวนโคโรน่าสําหรับเครื่องแยก ระบบปฏิกิริยา | 1 ชุด | 90*90*94 | 56กิโลกรัม | 1 | กล่องเดียว | |
| ฐานรองรับสําหรับเครื่องแยก | 1 ชิ้น | ||||||
| 6-6 | พื้นฐานรองรับความละเอียดสําหรับเรอคเตอร์ | 28KV,165KV แต่ละตัว | 2 ชิ้น | 63*63*123 | 52 กิโลกรัม | 1 | |
| รวม | 962กิโลกรัม | 6 กล่องไม้ |
VIII.อุปกรณ์เสริม
IX รูปแบบอื่น ๆ แบบเลือก
1สําหรับการทดสอบ GIS บนสถานที่
| รุ่น | ความดันเฉพาะ | ปัจจุบันการออกระดับ | อัตราการผลิต |
การใช้งาน (เริ่มจาก 45Hz) |
| CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | สําหรับ 72.5KV และต่ํากว่า GIS |
| CHX-270KVA/135KV | 27KV*5 | 1A | 135KVA | สําหรับ 72.5KV และต่ํากว่า GIS |
| CHX-216KVA/216KV | 27KV*8 | 1A | 216KVA | สําหรับ 123KV และต่ํากว่า GIS |
| CHX-270KVA/270KV | 27KV*10 | 1A | 270KVA | สําหรับ 145KV และต่ํากว่า GIS |
| CHX-275KVA/275KV | 275KV | 2A | 275KVA | สําหรับ 170KV และต่ํากว่า GIS |
| ความต้องการพิเศษสามารถทําตามสั่ง | ||||
2สําหรับการทดสอบในสถานที่ของเคเบิล XLPE 45KV
| รุ่น | ความดันเฉพาะ | ปัจจุบันการออกระดับ | อัตราการผลิต | การใช้งานสูงสุด |
| CHX-108/54 | 54KV | 2A | 108KVA | สายไฟฟ้า 45kV≤1km |
| CHX-216/54 | 54KV | 4A | 216KVA | สายไฟฟ้า 45kV≤2km |
| CHX-324/54 | 54KV | 6A | 324KVA | สาย 45kV≤3km |
| CHX-432/54 | 54KV | 8A | 432KVA | สาย 45kV≤4km |
| CHX-540/54 | 54KV | 10A | 540KVA | สายไฟฟ้า 45kV≤5km |
| CHX-1080/54 | 54KV | 20A | 1080KVA | สายไฟฟ้า 45kV≤10km |
| ความต้องการพิเศษสามารถทําตามสั่ง | ||||
3สําหรับการทดสอบในสถานที่ของสายไฟฟ้า XLPE ขนาด 66KV
| รุ่น | ความดันเฉพาะ | ปัจจุบันการออกระดับ | อัตราการผลิต | การใช้งานสูงสุด |
| CHX-160/80 | 80KV | 2A | 160KVA | สายไฟฟ้า 66kV≤0.5km |
| CHX-320/80 | 80KV | 4A | 320KVA | สายไฟฟ้า 66kV≤1km |
| CHX-640/80 | 80KV | 8A | 640KVA | สายไฟฟ้า 66kV≤2km |
| CHX-960/80 | 80KV | 12A | 960KVA | สายไฟฟ้า 66kV≤3km |
| CHX-1280/80 | 80KV | 16A | 1280KVA | สายไฟฟ้า 66kV≤4km |
| CHX-1600/80 | 80KV | 20A | 1600KVA | สายไฟฟ้า 66kV≤5km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | สายไฟฟ้า 66kV≤10km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | สายไฟฟ้า 66kV≤20km |
| ความต้องการพิเศษสามารถทําตามสั่ง | ||||
X. ตารางมาตรฐานการทดสอบความละเอียดในสถานที่จาก IEC62271-203:2011 สําหรับ GIS
XI ตารางมาตรฐานการทดสอบความละเอียดในสถานที่จาก IEC 60840:2011 สําหรับสายไฟฟ้า XLPE
