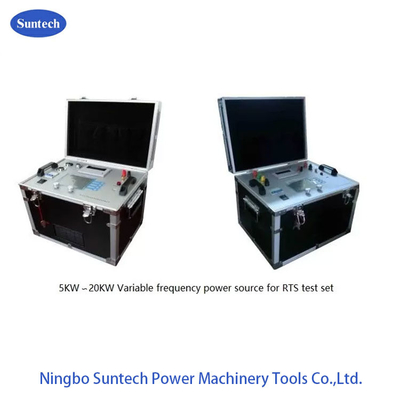

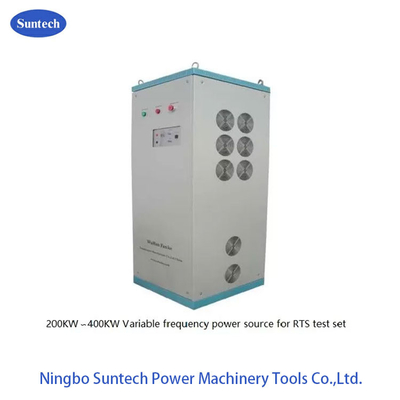

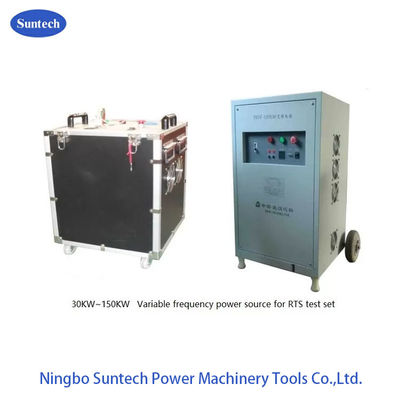

เครื่องประกอบไฟฟ้าชุด FKVF ระบบทดสอบความแรงสูง 5KW - 400KW ความจุเป็นตัวเลือก

เครื่องทดสอบความถี่ความถี่ที่แปรปรวน AC Resonant ทนความถี่

I. คําอธิบายสินค้า:

แหล่งพลังงานความถี่แปร FKVF เป็นหน่วยวัดและควบคุมหลัก และเครื่องรับเครื่องสําหรับ AC ความถี่แปรซึ่งยังเรียกว่า เครื่องแปลงความถี่แปร.

แหล่งพลังงานความถี่แปรรับรอง ARM และ FPGA เครื่องประมวลผลสัญญาณดิจิตอลด้วยความเร็วสูง, การรับคําสั่งจากคอมพิวเตอร์ทางไกล, ซึ่งทําการควบคุมระดับสูงของขั้นตอนการทดสอบทั้งหมดเครื่องประมวลสัญญาณดิจิตอล FPGA ที่มีความเร็วสูง สามารถคํานวณและเปลี่ยนรูปคลื่นผลิตได้ในเวลาจริง, ค่าความดันสูงในการทดสอบในเวลาจริง และปารามิเตอร์วงจรหลักของพลังงานแปลง และปารามิเตอร์การทดสอบกลับ สถานการณ์การทํางานที่เครื่องยนต์ชั้นบน สัญญาณป้องกันตัวอย่างในเวลาจริงการออกกําลังปิดเร็วและเครื่องกําเนิดรูปคลื่นของมัน.

II การใช้งานและการใช้งาน

• หน่วยวัดและควบคุมสําหรับวงจรทดสอบความแรงดันที่ทนความถี่ AC
• เปลี่ยนคอนโซลแบบดั้งเดิมเก่าเพื่อเพิ่มประสิทธิภาพของการทดสอบความดันสูงและเพิ่มการติดตามและการป้องกันระหว่างการทดสอบความดันทนทานเสียง

III ส่วนประกอบหลักของหน่วย:

• เครื่องรับ FKVF ของแหล่งพลังงานความถี่แปร
• คอมพิวเตอร์ควบคุมทางไกลแบบเลือก พร้อมโปรแกรมทดสอบภาษาอังกฤษ
• กล่องหยุดฉุกเฉินด้านนอก
• กลุ่มสายเชื่อม
• ตัวเลือก ไฟเตือนภายนอก

IV. หลักการทดสอบ (ตัวอย่างเช่น FKVF-300KW)

V. ปริมาตรเทคนิค

1ความจุ: 5KW, 10KW, 20KW, 30KW, 50KW, 100KW

150KW, 200KW, 250KW, 300KW

350KW, 400KW, 500KW ไม่ต้องเลือก

2พลังงานเข้า: มากกว่า 20KW โวลเตชั่น 380V ± 10% สามเฟส

ต่ํากว่า 20KW โฟลต 220V±10% โฟลตเดียว

3ความถี่การทํางาน 50Hz/60Hz

4.ไฟฟ้าออก: มากกว่า 20KW: 0-500V (Input 380V) ปรับต่อเนื่อง

ต่ํากว่า 20KW: 0-250V ((เข้า 220V) ปรับต่อเนื่อง

5ปัจจุบันการออกระดับ: กําหนดตามรุ่น

6รูปแบบคลื่นออก: คลื่นสี่เหลี่ยม

7ระยะความถี่การออกที่ปรับได้: 20-400Hz

8.Output ความถี่ความละเอียด: 0.03Hz

9ความไม่เสถียรของความถี่ออก: ต่ํากว่า 1%

10ค่าขั้นตอนความถี่ออก: 5Hz, 2Hz, 1Hz, 0.1Hz, 0.03Hz

11. ความละเอียดความกระชับกําลังออก: 0.01kV

12.ความไม่เสถียรของความกระชับกําลังออก: ต่ํากว่า 1%

13.ค่าขั้นตอนความดันออก: U/45000 ระยะเต็ม

14.เวลาทํางานต่อเนื่อง: 60 นาที, การเพิ่มอุณหภูมิไม่เกิน 45K

15สภาพการทํางาน: อุณหภูมิ -10 องศาเซลเซียส ถึง 40 องศาเซลเซียส

16ความสูง: ต่ํากว่า < 1000m

17.น้ําหนัก: ต่ํากว่า 20 kg ((5 ~ 20KW);

ต่ํากว่า < 30 kg ((30 ~ 50KW)

ต่ํากว่า < 650 kg ((100 ~ 400KW)

ต่ํากว่า < 650 kg ((400 ~ 500KW)

VI. ฟังก์ชันหลัก:

• รูปแบบคลื่นคือคลื่นสี่เหลี่ยมที่ควบคุมโดยความกระชับกําลังของความกว้างของกระแทก
• ติดตามความดันอย่างต่อเนื่องในกระบวนการทํางาน เมื่อความดัน HV มีอาการแปรปรวน ซึ่งเกิดจากการแปรปรวนของความดันไฟฟ้าและความถี่ของพลังงานระบบจะปรับความแรงดันให้ดีกับการตั้งความแรงดันโดยอัตโนมัติ.
• อัตโนมัติสแกนความถี่ ค้นหาจุดสะท้อน ความถี่ในช่วง 20-300Hz คุณสามารถตั้งระยะความถี่สแกนด้วยมือเวลาในการสแกนสูงสุด 2 นาที (สแกนความถี่เต็ม)ความละเอียดของความถี่คือ 0.03Hz
• การทดสอบอัตโนมัติ คุณสามารถตั้งโปรแกรมการทดสอบ โปรแกรมการทดสอบสามารถแบ่งออกเป็น 5 ส่วน ระบบจะจบกระบวนการทดสอบตามการตั้งโปรแกรมอัตโนมัติ
• เมื่อในการทดสอบอัตโนมัติ, คุณสามารถเปลี่ยนไปยังสถานะการควบคุมมือสมัยใด ๆ เพื่อกําหนดความถี่และแรงดันด้วยมือ
• ติดตามไฟฟ้าโดยอัตโนมัติเมื่อทน ปรับไฟฟ้าโดยอัตโนมัติเพื่อวัตถุไฟฟ้าเมื่อไฟฟ้าปรับเปลี่ยนปกติ เตือนเมื่อปรับเปลี่ยนผิดปกติผู้ใช้สามารถทํางานสําหรับสถานการณ์การทดสอบจริง.
• การแสดงเส้นโค้ง U-t ในเวลาจริง (เส้นโค้งความดันในเวลา) เมื่อมีการควบคุมความดันและทน
• การแสดงสถานะการทดสอบในเวลาจริง คุณสามารถทําการดําเนินงานที่สอดคล้องตามสถานะการทดสอบ
• การป้องกันและการเตือนที่แข็งแกร่ง: การป้องกันการกระแสไฟฟ้าเกินแรง, การป้องกันความกระชับกําลังเกินแรง และการป้องกันการกระจายไฟฟ้าเกินแรง, การป้องกันความกระชับกําลังสูงผิดปกติหมายเหตุการป้องกันพร้อมกันของซอฟต์แวร์/ฮาร์ดแวร์. พิสูจน์เอกสารรายงานความปลอดภัยและรูปแบบเพื่อตรวจสอบ
• เก็บข้อมูลการทดสอบและทํารายงานการทดสอบโดยอัตโนมัติ, คุณสามารถพิมพ์รายงานการทดสอบในเวลาและยังคุณสามารถบันทึกรายงานและพิมพ์ในที่อื่น ๆ
• ปฏิบัติการสอบถามข้อมูล ตามเงื่อนไขของคุณ เพื่อสอบถามข้อมูลการทดสอบที่ผ่านมา
