ระบบการทดสอบเสียงเสียง AC ฟรี PD ทนทาน ไม่มีโครโนน่าที่ผลักดัน ทนความแรงดัน

ระบบทดสอบความรุนแรงแบบ AC ฟรี ไม่มีโควโรน่า ส่งผลต่อการทดสอบความแรงกดดัน

I. คําอธิบายสินค้า:

การทดสอบความแรงดันที่ผลักดัน (IVWT) หรือเรียกอีกชื่อว่า การทดสอบความแรงดันเกินที่ผลักดัน (ACSD,ACLD, DVDF) เป็นการทดสอบแบบดียิเลคทริกที่สําคัญที่สุดของเครื่องแปลงพลังงาน ตาม IEC60076-3-2013IVWT ต้องการการทดสอบประจําวันและการรับรองการทดสอบที่ติดตั้งสําหรับ 110KV แทรนฟอร์มพลังงาน.

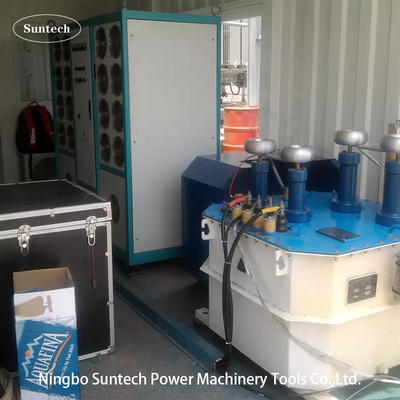

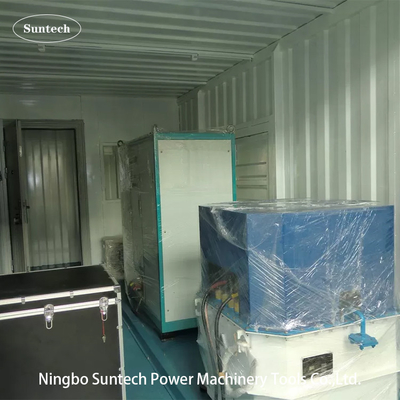

ระบบ FKWJF-300 Non Partial Discharge Variable Frequency Power Serial Connected ResonanceTest ประกอบด้วยพลังงานความถี่ที่เปลี่ยนแปลงที่ไม่เป็นส่วนของการปล่อยไฟฟ้าเครื่องปฏิกิริยาชดเชยและเครื่องแบ่งระดับความดันความจุ. เครื่องแปลงส่วนละลาย, ระบบทดสอบแรงดันทนทานผลักดันมันใช้แรงดันที่ด้าน LV ของวัตถุทดสอบและผลิตกระแสการตื่นเต้นขนาดใหญ่โดยการเปลี่ยนแปลงความถี่ของวงจรทดสอบกับการใช้หลักการการสอดคล้องระบบการทดสอบเสียงสะท้อนที่เชื่อมต่อเป็นลําดับประกอบด้วย แหล่งพลังงานความถี่แปรปรปรวนกระตุ้น, ผังปฏิกิริยา HV และส่วนแบ่งความแรงกดจุเครื่องประปาและปฏิกิริยาของวัตถุทดสอบสร้างการเชื่อมโยงการสอดสานลําดับ. เครื่องแยกแรงดันติดต่อต่อกับวัตถุทดสอบและใช้สําหรับการวัดแรงดันเสียงสะท้อนและทําหน้าที่เป็นสัญญาณป้องกันแรงดันเกิน
ผลิตถูกเชื่อมต่อกับวงจรความสอดคล้องลําดับผ่านเครื่องแปลงการตื่นเต้นเพื่อให้พลังงานที่ตื่นเต้น ระบบทดสอบนี้ไม่มีปัญหาของกระแสเริ่มต้นที่ใหญ่พลังงานไฟฟ้าที่มีกําลังขนาดเล็กสามารถตอบสนองการทดสอบที่เท่ากับ 30 ถึง 60 เท่าของพลังงานไฟนี้ได้แก้ไขปัญหาของความสามารถที่ต่ําของพลังงานการทดสอบที่สถานที่

ระบบ FKWJF 300KW สามารถให้บริการ single phase+35KV / 150Hz ~ 200Hz กระแสแลกเปลี่ยนเพื่อทดสอบความสามารถในการกันความหนาวของแปลงพลังงานสูงสุด 630 MVA/220 kV ระหว่างการหมุนของโค้ล ชั้นต่อชั้นรวมถึงการกันหนาวแบบเดียวกันและไม่แบบเดียวกัน.

รวมกัน 2 หรือ 4 ช่อง PD analyzer และอุปกรณ์เสริมของมัน, แบบ FKWJF400KW ยังสามารถใช้สําหรับการทดสอบแรงดันที่ระตุ้นด้วยการวัดการปล่อยบางส่วน (IVPD).เครื่องแยก HV และอุปกรณ์เสริมของมัน, มันยังสามารถดําเนินการทดสอบความแรงดันต่อตัวกระแส AC ผ่านวงจรเสียง LC ภายใน 20 ~ 300Hz.

II. ลักษณะหลัก

• อุปกรณ์นี้ปลอดภัยและน่าเชื่อถือ ซึ่งรวมกันทุกชนิดของการป้องกัน รวมถึงการป้องกันความแรงเกิน การป้องกันความแรงเกิน การป้องกันการปล่อย (การเสีย)การป้องกันหลังจากที่พลังงานการทดสอบล้มเหลว, การป้องกันการเริ่มต้นความกระชับเครียดศูนย์ การป้องกันการอุ่นเกิน เป็นต้น
• การป้องกันที่ทํางาน, อุปกรณ์จะปิดไฟฟ้าออกของแรงดันการทดสอบและปิดพลังงานของวงจรหลักเพื่อให้แน่ใจว่าความปลอดภัยของบุคลากรการทดสอบ, วัตถุการทดสอบและระบบการทดสอบ
• การใช้งานง่ายและสะดวกสบาย ด้วยการเชื่อมต่อง่ายๆ
• ขนาดเล็ก น้ําหนักเบา การใช้งานยืดหยุ่น เหมาะสําหรับการใช้ในสนาม
• มันนํามาควบคุมด้วยไมโครคอมพิวเตอร์ ซึ่งมีความมั่นคงในการผลิตที่ดีและความน่าเชื่อถือสูง
• การบิดเบือนคลื่นไซน์ของแรงดันสูงที่ออกน้อยกว่า 1% ซึ่งไม่มีความเสียหายต่อวัตถุทดสอบ

III แนวทางการทดสอบ

หมายเหตุ: ภาพด้านบนคือวงจรเชื่อมต่อสําหรับการทดสอบความแรงดันแบบแรงดันและการตรวจสอบ PD กับเครื่องแปลงพลังงาน

ระหว่างการทดสอบ PD และการทดสอบความแรงดัน inductive ทนทาน, เครื่องแปลงที่ทดสอบมีลักษณะคล้ายกับวัตถุทดสอบขนาดใหญ่กระแสปฏิกิริยาของทรานฟอร์มถูกชดเชยโดยกระแสปฏิกิริยาของปฏิกิริยาชดเชยการให้พลังงานความถี่แปร ให้ระบบทั้งหมดกับการสูญเสียที่ทํางานและส่วนเล็กของการสูญเสียที่ปฏิกิริยา และทั้งสองความสูญเสียตอบสนองการสูญเสียที่ไม่มีภาระของแปลงไฟฟ้าที่ความถี่การทดสอบเครื่องแยกความแรงกดดันติดตั้งที่ HV ปลายการออกของแปลง excitation.วัดความตึงเครียดด้าน LV (ความตึงเครียดต่ํา) ของทรานฟอร์มหลักด้วยวอลท์เมตรจุดสูง และคํานวณความตึงเครียดด้าน HV ตามสัดส่วนความตึงเครียดของทรานฟอร์มหลัก

ความจุของบุชของทรานฟอร์เมอร์หลักถูกใช้เป็นตัวจุที่เชื่อม การใส่สัญญาณการปล่อยบางส่วนไปยังเครื่องทดสอบ PD เพื่อวัดค่า PD

หมายเหตุ: ภาพด้านบนเป็นวงจรเชื่อมต่อสําหรับ AC ใช้แรงดันทนทานด้วยหลักการ LC resonant

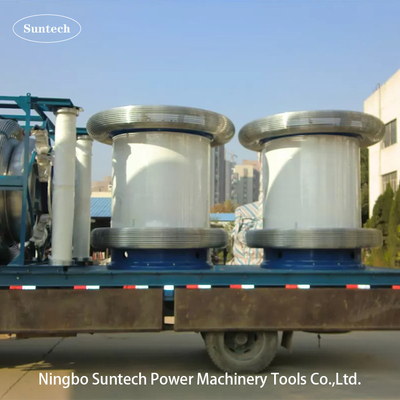

IV ส่วนประกอบหลัก
