PD Free Ac Resonant Test Set อุปกรณ์ทดสอบการปล่อยบางส่วน ไม่เกิน 10pC

PD Free Resonant ทดสอบความตึงเครียด ชุด ทดสอบความตึงเครียดที่ผลักดันจากทรานฟอร์ม และการทดสอบการปล่อยบางส่วน

I. คําอธิบายสินค้า:

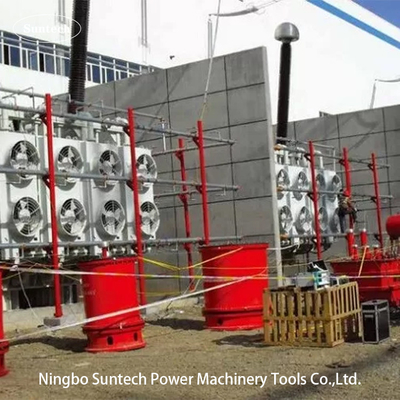

ระบบการทดสอบ FKWJF ซีรีย์เป็นหลักสําหรับการทดสอบความแรงดันที่ผลักดันสนามและการทอดเสียบางส่วนของเครื่องแปลงพลังงานชั้น 110KV ขึ้นไป This system adopts PD free push-pull variable-frequency power source technique which ensure fine sine wave and proper test frequency output during testing under iron core unsaturated condition of power transformer ระบบยังสามารถออกแบบให้เข้ากันได้ในการทดสอบสายไฟฟ้า XLPE ระยะไกลหรือ HV GISรูปภาพด้านบนคือสําหรับระบบทดสอบแรงดัน induced ทนและการปล่อยบางส่วนที่ทําโดย Fanke เพื่อทดสอบสําหรับ 220KV แทรนฟอร์มพลังงานในสนาม.

การทดสอบความแรงดันที่ผลักดัน (IVWT) หรือเรียกอีกชื่อว่า การทดสอบความแรงดันเกินที่ผลักดัน (ACSD,ACLD, DVDF) เป็นการทดสอบแบบดียิเลคทริกที่สําคัญที่สุดของเครื่องแปลงพลังงาน ตาม IEC60076-3-2013IVWT ต้องการการทดสอบประจําวันและการรับรองการทดสอบที่ติดตั้งสําหรับ 110KV แทรนฟอร์มพลังงาน.

II. วัตถุที่ใช้ได้

• เครื่องแปลงที่มีความละเอียดระดับ 110KV
• เครื่องแปลง 220KV, 500KV, 750KV, 1000KV ประเภท
• การทดสอบความตึงเครียด AC สามารถทําได้สําหรับ GIS, เครื่องแปลง, สวิตช์, บุชชิ่งและสายไฟไม่เกิน 1000kv หากได้รับอุปกรณ์พร้อมกับปฏิกิริยา HV รีโซแนนซีรีที่เหมาะสม

III. การประกอบระบบ
