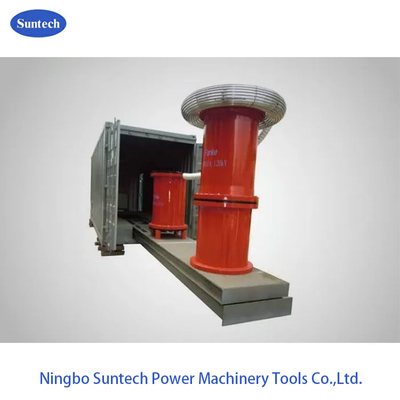

ชุดทดสอบ HV ประเภทบรรจุภัณฑ์ พร้อมระบบทดสอบแรงดันสูงอย่างรวดเร็ว

ชุดทดสอบความถี่ความถี่ที่เปลี่ยนแปลง ชุดทดสอบแบบ HV แบบถังที่มีความถี่ การทดสอบเร็ว

I. การใช้งาน:

อุปกรณ์การทดสอบความสอดคล้องแบบบรรจุ CHX- ((JZ) ติดตั้งอุปกรณ์การทดสอบความสอดคล้องทั้งหมดของอุปกรณ์การทดสอบความสอดคล้องแบบบรรจุในหลายตัวบรรจุการออกแบบการบูรณาการของตู้ตรวจสอบและควบคุม และอุปกรณ์ทดสอบที่ครบถ้วนการเชื่อมต่อสายทดสอบและกล่องการกระจายพลังงานมีเป้าหมายในการขนส่ง clipper การเชื่อมต่อเร็วสําหรับการทดสอบสะดวกต่อการบํารุงรักษาและการติดตั้งสําหรับอุปกรณ์ทดสอบที่ลดความเข้มข้นของแรงงานมากและเหมาะสําหรับการทํางานในสนาม

II สาขาใช้งาน

• การทดสอบความแรงดันและ PD
• การทดสอบการปรับระดับ CVT 500KV และต่ํากว่า;
• การทดสอบอัตราแลกเปลี่ยนอัตราแลกเปลี่ยนสําหรับ HV CT/สวิตช์/บัสชิงของประเภท 220KV และต่ํากว่า
• การทดสอบความแรงดันแลกเปลี่ยนสําหรับ GIS,GIL และสายไฟฟ้าชั้นสูงสุด 220KV

III ประเภทของสารละลาย

• สไตล์บรรจุอุปกรณ์ 220kv แทรนฟอร์ม ทนความแรงกดดันและอุปกรณ์ครบครันของการทดสอบการชําระส่วน
• อุปกรณ์การทดสอบการสะท้อนเสียง GIS ความถี่สูง 220kv แบบถัง
• อุปกรณ์การทดสอบความกระชับกําลังสูงแบบกระป๋อง
• เครื่องแปลง HV แบบถัง อุปกรณ์ปรับระดับสนาม CVT

หมายเหตุ:บางส่วนของพวกเขาสามารถออกแบบเป็นกล้องโทรทัศน์ไฟฟ้าไฮดรอลิก เนื่องจากขนาดของอุปกรณ์

ส่วนบางส่วนของเครื่องทดสอบสามารถออกแบบด้วยความเข้ากัน

IV การจัดวางคอนเทนเนอร์

• ห้องสังเกตและควบคุม: รวมหน่วยสังเกตและควบคุม เช่น ตู้ควบคุมหรือคอมพิวเตอร์ เครื่องวัดค่าสูงสุด อุปกรณ์ปล่อยบางส่วน เป็นต้น
• โซนบูรณาการอุปกรณ์ทดสอบ HV: รวมถึงแหล่งพลังงานความถี่แปร ((การปล่อยบางส่วนหรือทั่วไป),HV ((การปล่อยบางส่วน) เครื่องแปลงการตื่นเต้น,HV เครื่องปฏิกิริยาทดสอบ,HV capacitance voltage divider เครื่องแยกความแรงดัน.
• หน่วยกระจายพลังงาน:รวมถึงสายฟ้า แอร์ห้องควบคุม และวงจรกระจายพลังงานห้องตรวจสอบและควบคุม
• ตําบลโกดังของเครื่องทดสอบ: รวมถึงโกดังของสายเชื่อมเครื่องทดสอบภายนอก, เครื่องเชื่อมและเครื่องมือสําหรับการทดสอบและการติดตั้ง
• แผ่นขับเคลื่อนไฮดรอลิกไฟฟ้าสามารถใช้ได้สําหรับบางส่วนของรายละเอียดดังนั้นทําให้อุปกรณ์ในโซน HV เตรียมออกหรือย้ายกลับสู่ห้องโดยอัตโนมัติ

V. คุณสมบัติทางเทคนิคและข้อดี

• ประสิทธิภาพการทดสอบสนามดีขึ้นมาก
• การออกแบบบูรณาการของตู้ตรวจสอบและควบคุมและอุปกรณ์การทดสอบที่สมบูรณ์
• การพิจารณาปัญหาของความร้อน การสั่นสะเทือนและการสูญเสียโดยแนวคิดการออกแบบใหม่
• สะดวกในการยกและขนส่ง
• ปิดด้วยความดันอากาศ เพื่อกันน้ํา กันฝน และรักษาความอบอุ่น
• โต๊ะปฏิบัติการพิเศษและสถานที่สําหรับเครื่องมือ, จุดกันสั่นไฮดรอลิกสองมิติ, ป้องกันความเสียหายของเครื่องมือในการขนส่งการทดสอบ
• ระยะทางความปลอดภัยในการกันความร้อนที่เพียงพอถูกพิจารณาในการออกแบบสําหรับอุปกรณ์ HV และถัง
• ระบบอุปกรณ์การทดสอบและปริมาตรการตั้งค่าของถังสามารถเลือกโดยตัวอย่างของลูกค้า
• ไฟฟ้าขับเคลื่อนตัวปฏิกิริยาถ้ามีหน่วยขับเคลื่อนไฮดรอลิก และการเคลื่อนไหวเป็นอ่อนโยนและมั่นคง ไม่มีการกั้นการหยุดยั้งและสวิงเพื่อหลีกเลี่ยงเวลาการจัดการของหน่วยกระตุ้น
• เครื่องกําเนิดและอุปกรณ์ควบคุมสายไฟฟ้ายังสามารถเลือกได้

VI ส่วนประกอบหลัก:

• กลุ่มปฏิกิริยาทดสอบ HV
• แหล่งพลังงานความถี่แปร
• เครื่องแปลงกระตุ้น
• เครื่องแบ่งระบายไฟฟ้า
• ช่องบรรจุการใช้งานและควบคุมขนาดเล็ก
• ช่องบรรจุแบบหนึ่งสําหรับโซนทดสอบ HV
• อุปกรณ์ทดสอบ และอื่นๆ
