สถานที่กำเนิด: | หนิงโป ประเทศจีน |
ชื่อแบรนด์: | Ningbo Suntech Power |
ได้รับการรับรอง: | ISO9001 |
หมายเลขรุ่น: | ซีรี่ย์ CHX ((LYY) |
จำนวนสั่งซื้อขั้นต่ำ: | หนึ่งหน่วย |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | ส่งออกกล่องไม้มาตรฐานพร้อมรมควันฟรี |
เวลาการส่งมอบ: | 45 ~ 60 วันทําการ |
เงื่อนไขการชำระเงิน: | L/C, T/T |
สามารถในการผลิต: | 2 ชุด / 2 เดือน |
หลักการทดสอบ: | เครื่องวงจรสัดสรรความแปร | การใช้งาน: | การทดสอบความแรงดันในสถานที่ AC สําหรับ HV GIS หรือ CVT |
---|---|---|---|
คุณสมบัติการออกแบบ: | การติดตั้งและรีไซเคิลอย่างรวดเร็ว | ส่วนประกอบ: | ระบบปฏิกิริยาทดสอบ คอนโซลควบคุม ตู้ควบคุมความดัน แบ่งความดันมาตรฐาน |
ทดสอบความถี่: | 50เฮิร์ต/60เฮิร์ต | รอบหน้าที่: | 15 นาที |
ทดสอบความแม่นยำ: | ไม่น้อยกว่า 1.5% | รูปคลื่นเอาต์พุต: | คลื่นไซน์ที่ดี |
พิเศษสำหรับ: | การทดสอบในสถานที่สําหรับ HV หรือ EHV GIS,CVT | วิธีการใช้ปฏิกิริยา: | ร่างหนึ่งและชนิดไฮดรอลิกสําหรับการยืนและรีไซเคิล |
มาตรฐานการทดสอบ: | IEC60060-1:2010;IEC 62271-203:2011 สําหรับระบบ GIS | ||
แสงสูง: | ระบบการทดสอบเสียงเสียงเสียง AC อุปสรรคแปร,ระบบการทดสอบความรุนแรงแบบไฮดรอลิก AC |

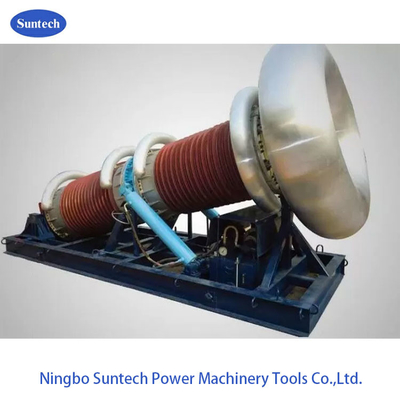

ชุดทดสอบความแรงดันแบบแปรปรวนความเชื่อมต่อความตึงเครียด ชุดทดสอบ HV แบบไฮดรอลิก พร้อมความเชื่อมต่อ
I. การใช้งาน:
CHX-(LYY) เครื่องทดสอบความสอดคล้องแบบไฮดรอลิก อัตโนมัติที่ยกขึ้น โดยหลักแล้วใช้ในการทนความแรงดันแลกเปลี่ยนและการตรวจจับการปล่อยบางส่วนของอุปกรณ์ไฟฟ้าความดันสูงไม่เกิน 800KVเหมาะสําหรับการทดสอบการปรับระดับสนามสําหรับระดับ CVT ที่แตกต่างกัน และการทดสอบความแรงดัน AC ทนต่อระดับ HV ที่แตกต่างกัน.GIS และ GIL
Fanke successfully developed AC voltage withstand and PD detection device through combination of series resonance circuit theory and altering traditional test reactor structure from technical feature of materialogyสรรพคุณไฟฟ้าแม่เหล็ก เครื่องจักรยานยนต์และเครื่องส่งไฮดรอลิก ทําให้การทดสอบสนามเหมาะสมและมีประสิทธิภาพมากขึ้น
II สาขาใช้งาน
ใช้สําหรับพลังงานความถี่ PD-free แหล่งพลังงานความแรงสูงสําหรับการทดสอบการปรับขนาดสนามของความแตกต่างมุม CVT และความผิดพลาดอัตราส่วน
ใช้ในการทดสอบความแรงดันแบบ AC และ PD ของ HV.GIS, HV.GIL,HV.switch, reciprocal inductor และ bushing ด้วยความแรงดันไม่เกิน 800KV
III ส่วนประกอบหลัก:
IV. การยืนแข็งแรงและ การรีไซเคิล
1.การออกแบบหลายแบบสําหรับตัวประกอบไฟฟ้าทั้งสองตัว สามารถตอบสนองความถี่ของความถี่สูงที่ต้องการโดยการปรับระดับสนามสําหรับ CVT ต่ํากว่า 50Hz
2.การสอดคล้องกับแหล่งพลังงานความถี่แปร เพื่อให้สําเร็จการทดสอบความดัน AC ทนสําหรับอุปกรณ์ไฟฟ้า เช่น GIS, ตัด
อุปกรณ์ระบายไฟกันและกัน ระยะระยะระบายไฟ 110KV-500KV
ข้อมูลเทคนิคทั่วไป:
คอนเดเซนเตอร์ระดับชื่อ: 400KVA 1000KVA
ความดันชื่อ: 400KV 800KV
กระแสไฟฟ้าระดับ: 1A 2A
พลังงานทํางาน: ไฟฟ้าระยะเดียว 380V,50Hz/60Hz
ค่าปัจจัยคุณภาพระบบ: Q ≥ 50
วงจรทํางานและการเพิ่มอุณหภูมิ: หลังการทํางานระยะเวลา 15 นาที, การเพิ่มอุณหภูมิการล่อ ≤ 65K
เสียง: ≤ 65dB
ความสูง: ≤ 3000m
อุณหภูมิสิ่งแวดล้อม: -25°C ~ 45°C ความชื้นสัมพันธ์ ≤ 90% ไม่มีการหมัก
ขนาด: ดูรูปด้านบน
VI.อุปกรณ์เสริม
VII รูปแบบประจําอื่นๆ
รุ่น | ความดันเฉพาะ | ปัจจุบันการออกระดับ | อัตราการผลิต |
การใช้งาน (เริ่มจาก 45Hz) |
CHX-(LYY) -400KVA/400KV | 200KV*2 | 2A@200KV | 400KVA | สําหรับ 132KV และต่ํากว่าชั้น GIS |
1A@400KV | สําหรับ 132KV และต่ํากว่าประเภท CVT | |||
CHX-(LYY) -800KVA/400KV | 200KV*4 | 4A@200KV | 800KVA | สําหรับ 132KV และต่ํากว่าชั้น GIS |
2A@400KV | สําหรับ 132KV และต่ํากว่าประเภท CVT | |||
CHX-(LYY) -800KVA/400KV,800KV | 400KV*2 | 2A@400KV | 800KVA | สําหรับ 400KV และต่ํากว่าชั้น GIS |
1A@800KV | สําหรับ 400KV และต่ํากว่าประเภท CVT | |||
CHX-(LYY) -1600KVA/400KV,800KV | 400KV*4 | 4A@400KV | 1600KVA | สําหรับ 400KV และต่ํากว่าชั้น GIS |
2A@800KV | สําหรับ 400KV และต่ํากว่าประเภท CVT | |||
ความต้องการพิเศษสามารถทําตามสั่ง |
