Name: ระบบทดสอบความกระตุ้นสูง 30-300Hz ด้วยแหล่งพลังงานความถี่ที่เปลี่ยนแปลง
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CHX-4800KVA/200KV,400KV,600KV,800KV
Price: 285,715.00 USD
Availability: InStock

คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง

คุณสมบัติ

ข้อมูลจำเพาะ

หลักการทดสอบ: วงจรเสียงระดับความถี่แปร

การใช้งาน: การทดสอบความแรงดันในสถานที่ AC ต่ํากว่า 200KV,400KV,600KV,800KV สําหรับ HV GIS หรือ GIL

คุณสมบัติการออกแบบ: ระบบปฏิกิริยาทดสอบแบบโมดูลความดันสูง การผลิตค่า Q ที่สูงกว่า ระยะทดสอบหลายครั้ง

ส่วนประกอบ: แหล่งพลังงาน V/F, หม้อแปลงกระตุ้น, เครื่องปฏิกรณ์ทดสอบโมดูลาร์ที่เบากว่า และตัวแบ่งแรงดันไฟฟ้า

ทดสอบความถี่: 30-300Hz

รอบหน้าที่: 15มินต์หรือ60มินต์

ทดสอบความแม่นยำ: ไม่น้อยกว่า 1.5%

รูปคลื่นเอาต์พุต: คลื่นไซน์ที่ดี

พิเศษสำหรับ: การทดสอบนอกสถานที่สำหรับ HV หรือ EHV GIS ，CT，PT

วิธีการใช้ปฏิกิริยา: ตามลําดับหรือติดต่อกัน

มาตรฐานการทดสอบ: IEC60060-1:2010;IEC 62271-203:2011 สําหรับระบบ GIS

เน้น:

ระบบทดสอบความแรงกระชับสูง 300Hz

ระบบทดสอบความถี่ระดับความถี่ที่เปลี่ยนแปลง

ข้อมูลพื้นฐาน

สถานที่กำเนิด: หนิงโป ประเทศจีน

ชื่อแบรนด์: Ningbo Suntech Power

ได้รับการรับรอง: ISO9001

หมายเลขรุ่น: CHX-4800KVA/200KV,400KV,600KV,800KV

การชำระเงิน

รายละเอียดการบรรจุ: ส่งออกกล่องไม้มาตรฐานพร้อมรมควันฟรี

เวลาการส่งมอบ: 45 ~ 60 วันทําการ

เงื่อนไขการชำระเงิน: ที/ที, แอล/C

สามารถในการผลิต: 5 ชุด / 2 เดือน

คลังภาพ

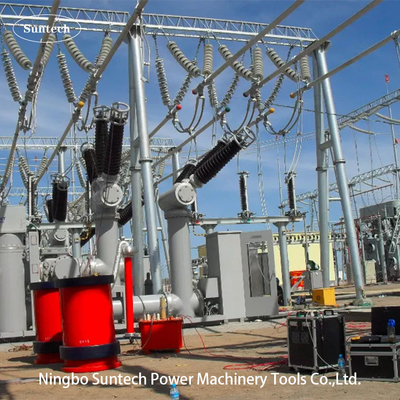

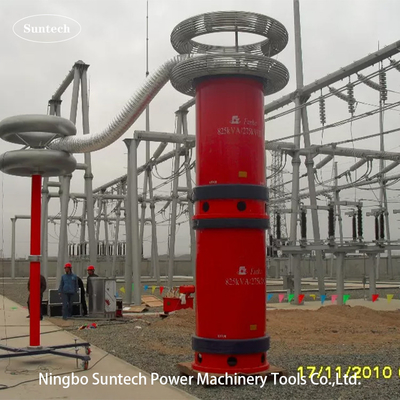

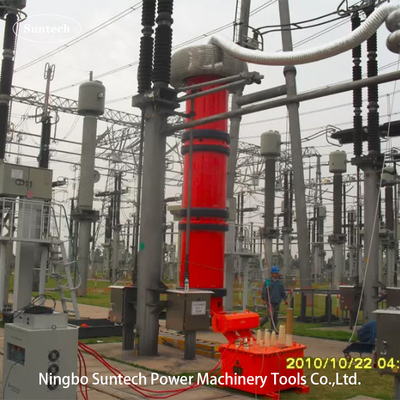

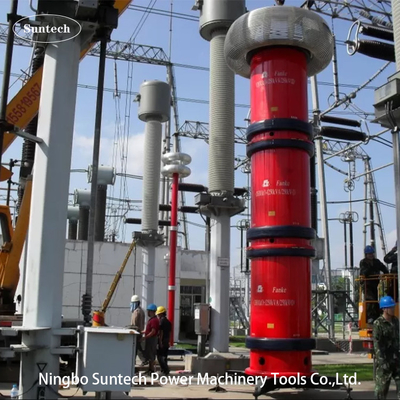

ระบบทดสอบความกระตุ้นสูง 30-300Hz ด้วยแหล่งพลังงานความถี่ที่เปลี่ยนแปลง

รายละเอียดสินค้า

ชุดทดสอบแรงดันไฟฟ้าเรโซแนนซ์ความถี่แปรผันสำหรับการทดสอบ GIS แรงดันสูง EHV

I. การสมัคร :

ชุดทดสอบรุ่น CHX-4800KVA/200KV,400KV,600KV,800KV ได้รับการออกแบบมาเพื่อดำเนินการการทดสอบ AC hipot ในสถานที่พร้อมเทคโนโลยีวงจรเรโซแนนซ์ความถี่แปรผันสำหรับ GIS ระดับ 110kV ~ 800KV และสิ่งอำนวยความสะดวกไฟฟ้า HV อื่น ๆแรงดันไฟฟ้าทดสอบสูงสุดไม่เกิน 200KV, 400KV, 600KV หรือ 800KV ผ่านเครื่องปฏิกรณ์ทดสอบ HV แบบแยกส่วนแบบขนานหรือแบบอนุกรม ความถี่การทดสอบอาจอยู่ที่ 30-300Hz;รอบการทำงานไม่เกิน 15 นาทีหรือ 60 นาที

ด้วยการเชื่อมต่อเครื่องปฏิกรณ์ทดสอบแบบโมดูลาร์แบบขนานหรือแบบอนุกรม ชุดทดสอบยังสามารถทำการทดสอบ AC hipot ในสถานที่ต่อไปนี้:

1.1 ไม่เกิน 200KV และ 24A สำหรับ HV GIS โดยไม่เกิน U_{จัดอันดับ}=123KV และไฟฟ้า HV อื่น ๆสิ่งอำนวยความสะดวก

1.2 ไม่เกิน 400KV และ 12Aสำหรับ HV GIS ไม่เกิน U_{จัดอันดับ}=300KV และไฟฟ้า HV อื่น ๆสิ่งอำนวยความสะดวก

1.3 ไม่เกิน 600KV และ 6Aสำหรับ EHV GIS ไม่เกิน U_{จัดอันดับ}=550KV และไฟฟ้า HV อื่น ๆสิ่งอำนวยความสะดวก

1.4 ไม่เกิน 800KV และ 6Aสำหรับ EHV GIS ไม่เกิน U_{จัดอันดับ}=800KV และไฟฟ้า HV อื่น ๆสิ่งอำนวยความสะดวก

จนถึงขณะนี้ เราได้จัดหาระบบทดสอบเรโซแนนซ์ความถี่ที่หายากขนาด 1200KV และ 9A ให้กับบริษัทโครงข่ายไฟฟ้าของจีนชุดทดสอบที่ได้รับการออกแบบยังมีหลายรูปแบบรุ่นต่อเนื่องที่แตกต่างกันตามการใช้งานทดสอบการทนต่อ HV หรือ UHV ที่แตกต่างกันผ่านเครื่องปฏิกรณ์ทดสอบแบบอนุกรมหรือแบบขนานและจำนวนการกำหนดค่าในแต่ละชุด รุ่นที่คล้ายกันสามารถดูรุ่นทั่วไปอื่น ๆ ได้ที่ข้อต่อไปนี้

ครั้งที่สององค์ประกอบหลัก:

ส.น	ชื่อของส่วนประกอบ	ประเภทและข้อกำหนด	จำนวน	แต่ละน้ำหนัก	แต่ละมิติ
1	กำลังความถี่ตัวแปร	FKVF-200kW/380V	1 ชิ้น	180กก	7507001,000มม
2	หม้อแปลงกระตุ้น	ซีคิวเอสบี(เจ)-200kVA	1 ชิ้น	1800กก	650650800มม
3	เครื่องปฏิกรณ์ทดสอบเรโซแนนซ์ HV	CHX(กิโลเอฟ)-1200kVA/200kV	4ชิ้น	2800กก	D1200*H1250mm
4	ตัวแบ่งความจุ	TRF-800kV/1000pF	1 ชุด	550กก	D350*H7600mm
5	อุปกรณ์ทดสอบพิเศษ		1 ชุด

หมายเหตุ:1.ตัวเก็บประจุโหลดสามารถเลือกได้เมื่อมีการทดสอบสายโหลดขนาดเล็กหรือต้องการโหลดแบบอะนาล็อกเพื่อควบคุมความถี่การทดสอบ

2. เครื่องปฏิกรณ์ทดสอบสามารถผลิตได้ที่ 150KV, 200KV, 250KV, 300KV, 350KV, 400KV สำหรับแรงดันไฟฟ้าแต่ละชิ้นตามขอบเขตวัตถุทดสอบที่แตกต่างกันหรือที่ลูกค้าต้องการสูงสุดกระแสไฟที่กำหนดของเครื่องปฏิกรณ์ HV แต่ละตัวสามารถเลือกได้ 1 ~ 15A ในชุดซีเรียลไลซ์นี้

3. ตัวเหนี่ยวนำการทำให้หมาด ๆ ของ HV สามารถเลือกได้สำหรับการระงับฮาร์โมนิคความถี่สูงและต้านทานแรงดันไฟฟ้าเกินที่เกิดจากการแฟลชโอเวอร์ของวัตถุที่ทดสอบ โดยเฉพาะในชุดทดสอบ EHV หรือ UHV

สาม.ราคาทดสอบ :
ระบบทดสอบความกระตุ้นสูง 30-300Hz ด้วยแหล่งพลังงานความถี่ที่เปลี่ยนแปลง 0

VF: แหล่งพลังงานความถี่แปรผัน T: หม้อแปลงกระตุ้น
L : เครื่องปฏิกรณ์ทดสอบ Cx: อุปกรณ์ที่ทดสอบ MOA1: ตัวป้องกันฟ้าผ่า
C1,C2: ตัวแบ่งแรงดันไฟฟ้า (C1 เป็นแขนไฟฟ้าแรงสูง C2 เป็นแขนไฟฟ้าแรงต่ำ)

IV.ข้อมูลทางเทคนิคทั่วไป:

โหมดการทดสอบระบบ: อนุกรมเรโซแนนซ์พร้อมความถี่แปรผัน
รุ่นระบบ : CHX-4800KVA/200KV,400KV,600KV, 800KV
แหล่งจ่ายไฟอินพุต: 380 ± 10% (สามเฟส), 50Hz / 60Hz
จำนวนเครื่องปฏิกรณ์ทดสอบ HV: 4 ชิ้น
กำลังการผลิตพิกัด: 4800kVA
แรงดันไฟฟ้าขาออกที่กำหนด: 200KV, 400KV, 600KV, 800KV
แรงดันทดสอบสูงสุด : ไม่เกิน200KV,400KV,600KV,800KV
กระแสไฟขาออกที่กำหนด: 6A / ชิ้นเดียวหรือเป็นอนุกรม 12A หรือ 24A ในแบบขนาน
เร็กช่วงความถี่ : 30Hz-300Hz
รูปคลื่นแรงดันไฟฟ้าเรโซแนนซ์เอาท์พุต: คลื่นไซน์
THD ของรูปคลื่นเอาท์พุต: ≤1%
ระดับฉนวน: ต่ำกว่า 1.1 เท่าและคงไว้ 1 นาที ตามปกติ
รอบการทำงาน: 15 นาทีหรือ 60 นาทีเป็นตัวเลือกภายใต้สภาพการทำงานปัจจุบันที่ได้รับการจัดอันดับ
ปัจจัยด้านคุณภาพของชุดทดสอบเอง: Q≥60
อุณหภูมิที่เพิ่มขึ้น: น้อยกว่า 65K ภายใต้การทำงานปัจจุบันที่มีรอบการทำงาน
ระดับเสียง: ไม่เกิน 70B
โครงสร้างเครื่องปฏิกรณ์: ชนิดแช่น้ำมัน, ชนิดกระบอกท่ออีพ็อกซี่;

V. แผงซอฟต์แวร์การวัดและควบคุมหลักดังต่อไปนี้:

ระบบทดสอบความกระตุ้นสูง 30-300Hz ด้วยแหล่งพลังงานความถี่ที่เปลี่ยนแปลง 1

VI.อุปกรณ์เสริม

กล่องเก็บอุปกรณ์เสริมสำหรับจัดเก็บอุปกรณ์เสริม
สายอินพุตของแหล่งจ่ายไฟ
สายเอาท์พุตของแหล่งพลังงาน
สายเอาท์พุตของหม้อแปลงที่น่าตื่นเต้น
สายดินของระบบ
สายเคเบิลขนานของเครื่องปฏิกรณ์
สายวัด HV (สายสัญญาณเอาต์พุตของตัวแบ่งแรงดันไฟฟ้า)
สายเคเบิลเอาต์พุต HV (เครื่องปฏิกรณ์เพื่อแบ่ง, ตัวแบ่งเพื่อทดสอบวัตถุ)
ฐานรองรับสำหรับฉากกั้น
วงแหวนโคโรนาสำหรับเครื่องปฏิกรณ์ทดสอบและตัวแบ่ง
มีรายงานการทดสอบขั้นสุดท้าย ใบรับรองคุณภาพ คู่มือผู้ใช้ และรายการบรรจุภัณฑ์

ปกเกล้าเจ้าอยู่หัวรุ่นทั่วไปอื่น ๆ

7.1 สำหรับการทดสอบ AC hipot ในสถานที่ 123KV ~300KV คลาส GIS

แบบอย่าง	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	จัดอันดับกระแสไฟขาออก	ความจุเอาต์พุตที่ได้รับการจัดอันดับ	แอปพลิเคชัน (ตั้งแต่เริ่มต้น 45Hz)
CHX-400KVA/200KV,400KV	200KV*2	2A@200KV	400KVA	สำหรับ 123KV และต่ำกว่าคลาส GIS
		1A@400KV		สำหรับ 300KV และต่ำกว่า GIS ระดับ
CHX-800KVA/200KV,400KV	200KV*2	4A@200KV	800KVA	สำหรับ 123KV และต่ำกว่าคลาส GIS
		2A@400KV		สำหรับ 300KV และต่ำกว่า GIS ระดับ
CHX-1000KVA/200KV,400KV	200KV*2	5A@200KV	1,000KVA	สำหรับ 123KV และต่ำกว่าคลาส GIS
		2.5A@400KV		สำหรับ 300KV และต่ำกว่า GIS ระดับ
CHX-2000KVA/200KV,400KV	200KV*2	10A@200KV	2,000KVA	สำหรับ 123KV และต่ำกว่าคลาส GIS
		5A@400KV		สำหรับ 300KV และต่ำกว่า GIS ระดับ
ข้อกำหนดพิเศษสามารถทำตามคำสั่งได้

7.2สำหรับการทดสอบ AC hipot ในสถานที่ขนาด 145KV ~362KV คลาส GIS

แบบอย่าง	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	จัดอันดับกระแสไฟขาออก	ความจุเอาต์พุตที่ได้รับการจัดอันดับ	แอปพลิเคชัน (ตั้งแต่เริ่มต้น 45Hz)
CHX-500KVA/250KV,500KV	250KV*2	2A@250KV	500KVA	สำหรับ 145KV และต่ำกว่าคลาส GIS
		1A@500KV		สำหรับ 362KV และต่ำกว่าคลาส GIS
CHX-1000KVA/250KV,500KV	250KV*2	4A@250KV	1,000KVA	สำหรับ 145KV และต่ำกว่าคลาส GIS
		2A@500KV		สำหรับ 362KV และต่ำกว่าคลาส GIS
CHX-2000KVA/250KV,500KV	250KV*2	8A@250KV	2,000KVA	สำหรับ 145KV และต่ำกว่าคลาส GIS
		4A@500KV		สำหรับ 362KV และต่ำกว่าคลาส GIS
CHX-3000KVA/250KV,500KV	250KV*2	12A@250KV	3000KVA	สำหรับ 145KV และต่ำกว่าคลาส GIS
		6A@500KV		สำหรับ 362KV และต่ำกว่าคลาส GIS
ข้อกำหนดพิเศษสามารถทำตามคำสั่งได้

7.3 สำหรับการทดสอบฮิปโป AC ในสถานที่ 170KV ~550KV คลาส GIS

แบบอย่าง	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	จัดอันดับกระแสไฟขาออก	ความจุเอาต์พุตที่ได้รับการจัดอันดับ	แอปพลิเคชัน (ตั้งแต่เริ่มต้น 45Hz)
CHX-1200KVA/300KV,600KV	300KV*2	4A@300KV	1200KVA	สำหรับ 170KV และต่ำกว่าคลาส GIS
		2A@600KV		สำหรับ 550KV และต่ำกว่าคลาส GIS
CHX-1800KVA/300KV,600KV	300KV*2	6A@300KV	1800KVA	สำหรับ 170KV และต่ำกว่าคลาส GIS
		3A@600KV		สำหรับ 550KV และต่ำกว่าคลาส GIS
CHX-2400KVA/300KV,600KV	300KV*2	8A@300KV	2400KVA	สำหรับ 170KV และต่ำกว่าคลาส GIS
		4A@600KV		สำหรับ 550KV และต่ำกว่าคลาส GIS
CHX-3600KVA/300KV,600KV	300KV*2	12A@300KV	3600KVA	สำหรับ 170KV และต่ำกว่าคลาส GIS
		6A@600KV		สำหรับ 550KV และต่ำกว่าคลาส GIS
CHX-4800KVA/300KV,600KV	300KV*2	16A@300KV	4800KVA	สำหรับ 170KV และต่ำกว่าคลาส GIS
		8A@600KV		สำหรับ 550KV และต่ำกว่าคลาส GIS
ข้อกำหนดพิเศษสามารถทำตามคำสั่งได้

7.4 สำหรับการทดสอบฮิปโป AC ในสถานที่ 123KV ~800KV คลาส GIS

แบบอย่าง	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	จัดอันดับกระแสไฟขาออก	ความจุเอาต์พุตที่ได้รับการจัดอันดับ	แอปพลิเคชัน (ตั้งแต่เริ่มต้น 45Hz)
CHX-2400KVA/200KV×4	800KV	12A@200KV	2400KVA	สำหรับ 123KV และต่ำกว่าคลาส GIS
		6A@400KV		สำหรับ 300KV และต่ำกว่า GIS ระดับ
		3A@600KV		สำหรับ 550KV และต่ำกว่าคลาส GIS
		3A@800KV		สำหรับ 800KV และต่ำกว่าคลาส GIS
CHX-3600KVA/200KV×4	800KV	13A@200KV	3600KVA	สำหรับ 123KV และต่ำกว่าคลาส GIS
		9A@400KV		สำหรับ 300KV และต่ำกว่า GIS ระดับ
		4.5A@600KV		สำหรับ 550KV และต่ำกว่าคลาส GIS
		4.5A@800KV		สำหรับ 800KV และต่ำกว่าคลาส GIS
CHX-4800KVA/200KV×4	800KV	24A@200KV	4800KVA	สำหรับ 123KV และต่ำกว่าคลาส GIS
		12A@400KV		สำหรับ 300KV และต่ำกว่า GIS ระดับ
		6A@600KV		สำหรับ 550KV และต่ำกว่าคลาส GIS
		6A@800KV		สำหรับ 800KV และต่ำกว่าคลาส GIS
ข้อกำหนดพิเศษสามารถทำตามคำสั่งได้

8.ตารางมาตรฐานการทดสอบฉนวนนอกสถานที่จาก IEC 62271-203:2011 สำหรับ HV GIS

ระบบทดสอบความกระตุ้นสูง 30-300Hz ด้วยแหล่งพลังงานความถี่ที่เปลี่ยนแปลง 2
