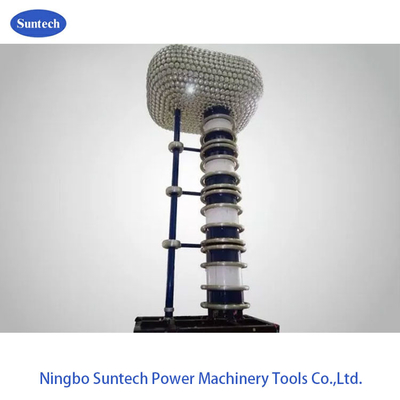

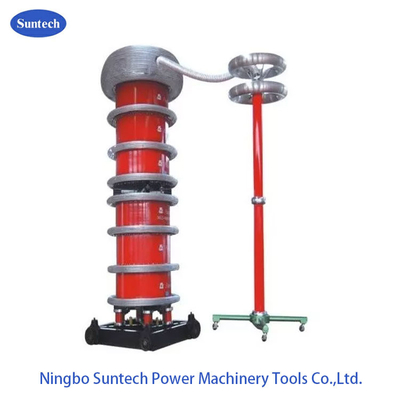

ระบบการทดสอบความถี่ความถี่ AC สําหรับการทดสอบ EHV CVT และ CB Routine

V. ข้อมูลเทคนิคทั่วไป:

1. โหมดของวงจรสะท้อนเสียง: ระบบสะท้อนเสียงแบบชุดที่มีความแรงดึงเปลี่ยน
2. รูปแบบระบบ: สร้างตามสั่ง
3. พลังงานไฟฟ้าเข้า: 380±10% ((เอกระยะ) 50Hz/60Hz
4. ความจุผลิตชื่อ: ผลิตตามสั่ง
5. ความแรงออกระดับชื่อ: ไม่เกิน 800KV
6. อัตราการออกกําลังปัจจุบัน: ทําตามสั่ง
7. ระดับ PD เอง: ไม่เกิน 10pC
8. ระยะความถี่: 50/60Hz
9. Output Resonance voltage waveform: คลื่นไซน์ที่บริสุทธิ์
10. THD ของรูปคลื่นออก: ≤ 1%
11. ระดับการปิด: ต่ํากว่า 1.1 ครั้งและรักษา 1 นาที, ปกติ
12. ระยะเวลาทํางาน: 30 นาทีในสภาพทํางานที่ต่ํากว่าปัจจุบัน
13. ค่าประสิทธิภาพของชุดทดสอบเอง: Q≥30
14. การเพิ่มอุณหภูมิ: ต่ํากว่า 65K ภายใต้กระแสการทํางาน 30 นาที
15. ระดับเสียง: ไม่เกิน 65dB
16. โครงสร้างปฏิกิริยา: น้ํามันท่วมกับชนิดถังเหล็ก

1. พลังงานปฏิกิริยาชดเชยเต็ม พลังงานของอุปกรณ์และพลังงานมีเพียงน้อยกว่า 1/10 ของอุปกรณ์ที่วัด; ด้วยปริมาณเล็กและเบาเทียบกับอุปกรณ์ในกําลังเดียวกัน
2. ด้วยความสามารถในการผลิตขนาดใหญ่และความสามารถในการใช้พลังงานขนาดเล็ก ราคาถูก ใช้งานง่ายและรักษาความปลอดภัย
3. วงจรกรองปัจจุบันทั่วไป ความสับสนของแรงกระหน่ําออก (THD) น้อยมาก
4. กระแสวงจรสั้นหลังจาก flashover หรือความผิดปกติมีเพียงน้อยกว่า 1/10 (1/Q) ของกระแสที่วัด, สามารถป้องกันอย่างมีประสิทธิภาพความเสียหายจุดความผิดปกติหลังจากความผิดปกติ
5. อัตโนมัติระเบิดวงโค้งหลังจาก flashover มันเป็นกระบวนการที่ยาวนานและคงที่เพื่อฟื้นฟูความแรงกระตุ้น resonant ซีรีย์ปลอดภัย

VII.หน้าที่

1. ปฏิบัติการควบคุมและแสดงระยะไกลสําหรับช่องว่างแกนเหล็กของเรอคเตอร์:เซ็นเซอร์ช่องว่างถูกติดตั้งในตัวปฏิกิริยา ซึ่งอ่านช่องว่างแกนเหล็กตรงบนคอนโซลเพื่อนําการทํางาน
2. ปฏิบัติการลดลงแบบอัตโนมัติเมื่อเวลาทนเสร็จ:ระบบการตั้งเวลาจะใช้ไทม์ดิจิเมทิก เมื่อเวลาหมด ระบบจะหยุดทํางาน
3. ตําแหน่งศูนย์ ใกล้ศูนย์ เริ่มการกระชับการทํางานมีฟังก์ชันจํากัดศูนย์ ถ้าตัวควบคุมความดันไม่อยู่ในตําแหน่งศูนย์ ปุ่มออก HV จะปิดไม่ได้
4. การป้องกันความแรงเกิน:ระบบมีรีเล่ย์อัพเวอร์คอเรนท์ ซึ่งมีอัตราการต่อต้านการขัดขวางสูง มีการกระทํารวดเร็ว ป้องกันวัตถุทดสอบจากความเสียหายจากอัพเวอร์คอเรนท์
5. ความดันเกินและวัตถุทดสอบ flashการทํางานป้องกันระบบนี้ใช้การป้องกันอิเล็กทรอนิกส์เกินความกระชับกําลังและ flashover บอร์ด, ป้องกันวัตถุทดสอบจาก overvoltage และ flashover.ความละเอียดสูงและการปรับปรับความแรงกังวลการป้องกันช่อง sf-gap ที่ไม่สะดวกการตั้งค่าการป้องกันความดันเกินคือการปรับด้วยมือ การแสดงภาพดิจิตอล ซึ่งตรง สะดวกและแม่นยําการป้องกัน flash-over ตัวอย่างความแตกต่างของอุบัติเหตุของการปล่อยสัญญาณความช้าตก, เปรียบเทียบมันกับสัญญาณพื้นฐานและกําหนด. มันมีความแม่นยําสูง, หลีกเลี่ยงการเคลื่อนไหวที่ผิดพลาดที่เป็นไปได้โดยอุบัติเหตุ
6. ปฏิบัติการติดตามข้อมูลการทดสอบในเวลาจริง:มันสามารถติดตามระดับความดันด้าน HV, กระแสและความดันด้าน LV, กระแส, ซึ่งเป็นการดูสถานะการทดสอบโดยตรงกว่า
7. การแสดงภาพดิจิทัลของวงจรเสียงและฟังก์ชันล็อคเมื่อมันไม่ได้เสียงเสียงและ step up:
8. มันสามารถแสดงสถานะการสะท้อนของระบบโดยตรงโดยปัจจัยพลังงาน ถ้าระบบไม่ได้อยู่ที่จุดสะท้อน มันต้องกดปุ่มปิดเพื่อเพิ่มขึ้น เมื่อระบบถูกปรับให้สะท้อน,ปล่อยปุ่มปิด คลิกปุ่ม step up/down เพื่อ step up หรือ step down
9. การหยุดฉุกเฉิน: ผันกราฟฉุกเฉิน เมื่อมีสภาพผิดปกติระหว่างการทดสอบ กราฟนี้พลังงานหลักจะถูกตัดทันที เพื่อปกป้องความปลอดภัยของบุคลากรที่ทดสอบและอุปกรณ์.

VIII.อุปกรณ์เสริม

• กล่องอุปกรณ์เสริมสําหรับอุปกรณ์เสริมในการเก็บ
• สายเชื่อมของคอนโซลควบคุมและตัวควบคุมความดัน
• สายเชื่อมของรังวัตถุกระชับกําลังและแปลงกระตุ้น
• สายไฟออกของเครื่องแปลงกระตุ้น
• สายเชื่อมโลกระบบ
• สายเคเบิลขนานของตัวประกอบ
• สายออก HV ((reactor to divide,divider to test object)
• สายวัด HV (สายส่งสัญญาณของเครื่องแยกความแรง)
• มีรายงานการทดสอบสุดท้าย, ใบรับรองคุณภาพ, คู่มือการใช้งานและรายการบรรจุ

IX. รูปแบบแบบเลือก
