Name: ระบบการทดสอบความถี่ AC ระดับความถี่สูง สําหรับสับสเตชั่น UHV หรือ GIS
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CHX-4800KVA/200KV,400KV,600KV,800KV
Price: 285,715.00 USD
Availability: InStock

คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง

คุณสมบัติ

ข้อมูลจำเพาะ

หลักการทดสอบ: วงจรเสียงระดับความถี่แปร

การใช้งาน: การทดสอบแรงดันไฟฟ้ากระแสสลับในสถานที่

คุณสมบัติการออกแบบ: ระบบปฏิกิริยาทดสอบแบบโมดูลความดันสูง การผลิตค่า Q ที่สูงกว่า ระยะทดสอบหลายครั้ง

ส่วนประกอบ: แหล่งพลังงาน V/F, หม้อแปลงกระตุ้น, เครื่องปฏิกรณ์ทดสอบโมดูลาร์ที่เบากว่า และตัวแบ่งแรงดันไฟฟ้า

ทดสอบความถี่: 30-300Hz

รอบหน้าที่: 15มินต์หรือ60มินต์

ทดสอบความแม่นยำ: ไม่น้อยกว่า 1.5%

รูปคลื่นเอาต์พุต: คลื่นไซน์ที่ดี

พิเศษสำหรับ: การทดสอบนอกสถานที่สำหรับ UHV GIS , GIL , CT, PT

มาตรฐานการทดสอบ: IEC60060-1:2010;IEC 62271-203:2011 สําหรับระบบ GIS

เน้น:

ชุดทดสอบความดันสูง AC Resonant

ระบบทดสอบเรโซแนนซ์ AC ความถี่แปรผัน

ชุดทดสอบความดันสูงของสับสเตชั่น UHV

ข้อมูลพื้นฐาน

สถานที่กำเนิด: หนิงโป ประเทศจีน

ชื่อแบรนด์: Ningbo Suntech Power

ได้รับการรับรอง: ISO9001

หมายเลขรุ่น: CHX-4800KVA/200KV,400KV,600KV,800KV

การชำระเงิน

รายละเอียดการบรรจุ: ส่งออกกล่องไม้มาตรฐานพร้อมรมควันฟรี

เวลาการส่งมอบ: 45 ~ 60 วันทําการ

เงื่อนไขการชำระเงิน: ที/ที, แอล/C

สามารถในการผลิต: 5 ชุด / 2 เดือน

คลังภาพ

ระบบการทดสอบความถี่ AC ระดับความถี่สูง สําหรับสับสเตชั่น UHV หรือ GIS

รายละเอียดสินค้า

ชุดทดสอบความดันความถี่ระดับความถี่ที่เปลี่ยนแปลง ชุดทดสอบความดันสูง สําหรับสับสเตชั่น UHV หรือ GIS

I. การใช้งาน:

This series of test system mainly aims at AC voltage withstand test of primary equipment of large capacitor and high voltage and can also satisfy field AC voltage withstand test of sorts of capacitance apparatusหน่วยทดสอบ HV ใช้รูปแบบที่รวมกันเรียงคู่ที่ไม่เพียงแค่ตอบสนองความต้องการของความแรงกดดันทนทานของแปลง HV, GIS, SF6การนําเข้าและการปรับปรุงกระโปรง แต่ยังเป็นของสายไฟฟ้า XLPE ระยะไกล, ด้วยความเหมาะสมของการทดสอบที่กว้างขวางที่จะเป็นความดันที่ต้องการ ทนอุปกรณ์การทดสอบสําหรับระบบไฟฟ้า

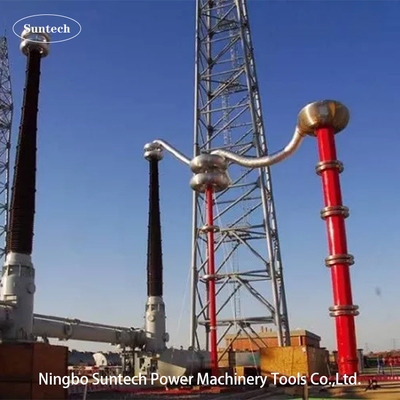

รูปภาพด้านบนสําหรับระบบทดสอบความสอดคล้องระดับความสอดคล้องระดับความสอดคล้องระดับความสอดคล้องระดับความสอดคล้องระดับความสอดคล้องระดับความสอดคล้องระดับความสอดคล้องระดับความสอดคล้องระดับความสอดคล้องระดับความสอดคล้องระดับความสอดคล้องระดับความสอดคล้องระดับความสอดคล้องระดับความสอดคล้องระดับความสอดคล้องระดับความสอดคล้องระดับความสอดคล้อง
GIS ของสาย UHV ระดับ 1000KV ในประเทศ

วัตถุที่ใช้ได้
- สายไฟฟ้า XLPE ระยะยาว 110KV,220KV,500KV
- HV GIS หรือ GIL, HV คอนเดสเตอร์การเชื่อม,ทรานฟอร์มความดันของคอนเดสเตอร์ไม่เกิน 1000KV
- การประกอบตัวประกอบ (ทดสอบความถี่ใน 45 65Hz)

II. ส่วนประกอบหลัก ((ตัวอย่างเช่นระบบทดสอบ 4000KVA/1000KV)

SN สาธารณรัฐ	ชื่อส่วนประกอบ	ประเภทและรายละเอียด	กรณีนี้	น้ําหนักแต่ละตัว	ทุกมิติ
1	พลังงานความถี่แปร	FKVF-200kW/380V	1 ชิ้น	180กิโลกรัม	7507001000 มิลลิเมตร
2	เครื่องแปลงกระตุ้น	CQSB ((J) 200kVA	1 ชิ้น	น้ําหนัก 1800 กิโลกรัม	650650800 มม.
3	หน่วยทดสอบเสียงเสียง HV	CHX ((kf) - 800kVA/200kV	5 ชิ้น	2800 กิโลกรัม	D1200*H1250 มิลลิเมตร
4	เครื่องแยกความจุ	TRF-1000kV/1000pF	1 ชุด	550 กิโลกรัม	D350*H7600 มม.
5	อุปกรณ์เสริมการทดสอบพิเศษ		1 ชุด

หมายเหตุ:1. เครื่องปรับความจืดสามารถเป็นตัวเลือกเมื่อสายความจืดเล็กจะทดสอบหรือต้องการความจืดแบบแอนาล็อกเพื่อควบคุมความถี่การทดสอบ

2.ตัวประกอบการทดสอบสามารถผลิตให้เป็น 150KV,200KV,250KV,300KV,350KV,400KV สําหรับแต่ละชิ้นระดับความดันตามขอบเขตของวัตถุทดสอบที่แตกต่างกันหรือลูกค้าต้องการกระแสไฟฟ้าเรเซอร์ HV แต่ละตัวสามารถเป็น 1 ~ 15A ทางเลือกในชุดลําดับนี้,

3. HV อุปทานความอ่อนแอสามารถเป็นตัวเลือกสําหรับการยับยั้งฮาร์โมนิกความถี่สูงและต้านทานความแรงเกินที่เกิดจากวัตถุที่ทดสอบ flashover โดยเฉพาะใน EHV หรือ UHV ชุดทดสอบ

III. หลักการทดสอบ
ระบบการทดสอบความถี่ AC ระดับความถี่สูง สําหรับสับสเตชั่น UHV หรือ GIS 0

VF: แหล่งพลังงานความถี่แปร T: เครื่องแปลงความตื่นเต้น
L: เครื่องปฏิกิริยาทดสอบ Cx: อุปกรณ์ที่ทดสอบ MOA1: เครื่องหยุดสายฟ้า
C1,C2: เครื่องแยกความดัน ((C1 เป็นแขนความดันสูง,C2 เป็นแขนความดันต่ํา))

IV. ข้อมูลเทคนิคทั่วไป:

รูปแบบการทดสอบระบบ: รีซอนันต์แบบชุดที่มีความถี่แปร
รูปแบบระบบ: CHX-4000KVA/200KV,400KV,600KV,800KV,1000KV
แหล่งไฟฟ้าเข้า: 380±10% ((สามเฟส) 50Hz/60Hz
จํานวนเซลล์ทดสอบ HV: 4 ชิ้น
อัตรากําลังการออก: 4000kVA
ความแรงออกระดับ 200KV,400KV,600KV,800KV,1000KV
ความดันการทดสอบสูงสุด: ไม่เกิน200KV,400KV,600KV,800KV,1000KV
กระแสออกระดับชื่อ: 4A / ชิ้นเดียวหรือในชุด;16A หรือ 20A ในระยะ paralel
ระยะความถี่: 20Hz-300Hz
Output Resonance voltage waveform: sine wave รูปแบบคลื่นของความกระชับกําลังเสียง
THD ของรูปคลื่นออก: ≤ 1%
ระดับการปิด: ต่ํากว่า 1.1 ครั้งและรักษา 1 นาที, ปกติ
วงจรทํางาน: 60 นาทีเป็นตัวเลือกในสภาพการทํางานปัจจุบันต่ํากว่า
ค่าประสิทธิภาพของชุดทดสอบเอง: Q≥60
การเพิ่มอุณหภูมิ: ต่ํากว่า 65K ต่ํากว่ากระแสไฟฟ้าประจําการ
ระดับเสียง: ไม่เกิน 70B
โครงสร้างปฏิกิริยา: ประเภทน้ํามันท่วม, ประเภทกระบอกหลอด epoxy;

V. คุณสมบัติทางเทคนิคและข้อดี

การออกแบบแบบโมดูล สามารถเชื่อมต่อเรียกเตอร์เป็นชุดในขณะเดียวกัน
ระยะความถี่การทํางาน:20-300Hz
ค่าปัจจัยคุณภาพสูง:Q ≥ 100 ((เมื่อ f=20Hz) ความจุความร้อนขนาดใหญ่, การเพิ่มอุณหภูมิต่ํา, ยาว
ต่อเนื่องของระยะการดําเนินงาน
สะดวกสําหรับการทดสอบสนามสําหรับขนาดและน้ําหนักที่เล็กกว่าเครื่องแปลงทดสอบประเพณี
รูปแบบคลื่นของความกระชับกําลังออกคือคลื่นไซน์, ธาตุเบี่ยงเบนรูปคลื่น ≤ 1%
อุปกรณ์นี้สามารถมีรถทดสอบพิเศษและถังพร้อมกัน
การออกแบบแบบ PD ฟรี เป็นตัวเลือก

VI แพนเอลซอฟต์แวร์การวัดและควบคุมหลัก ดังนี้:

ระบบการทดสอบความถี่ AC ระดับความถี่สูง สําหรับสับสเตชั่น UHV หรือ GIS 1

VII.อุปกรณ์เสริม

กล่องอุปกรณ์เสริมสําหรับอุปกรณ์เสริมในการเก็บ
สายไฟเข้าของแหล่งพลังงาน
สายไฟออกของแหล่งพลังงาน
สายไฟออกของเครื่องแปลงกระตุ้น
สายเชื่อมโลกระบบ
สายเคเบิลขนานของตัวประกอบ
สายวัด HV (สายส่งสัญญาณของเครื่องแยกความแรง)
สายออก HV ((reactor to divide,divider to test object)
ฐานรองรับสําหรับเครื่องแยก
แหวนโคโรน่าสําหรับปฏิกิริยาทดสอบและเครื่องแยก
มีรายงานการทดสอบสุดท้าย, ใบรับรองคุณภาพ, คู่มือการใช้งานและรายการบรรจุ

VIII รูปแบบทั่วไปอื่นๆ

1 สําหรับ GIS ในสถานที่ 123KV ~ 300KV

รุ่น	ความดันเฉพาะ	ปัจจุบันการออกระดับ	อัตราการผลิต	การใช้งาน (เริ่มจาก 45Hz)
CHX-400KVA/200KV,400KV	200KV*2	2A@200KV	400KVA	สําหรับ GIS ระดับ 123KV และต่ํากว่า
		1A@400KV		สําหรับ 300KV และต่ํากว่าชั้น GIS
CHX-800KVA/200KV,400KV	200KV*2	4A@200KV	800KVA	สําหรับ GIS ระดับ 123KV และต่ํากว่า
		2A@400KV		สําหรับ 300KV และต่ํากว่าชั้น GIS
CHX-1000KVA/200KV,400KV	200KV*2	5A@200KV	1000KVA	สําหรับ GIS ระดับ 123KV และต่ํากว่า
		2.5A@400KV		สําหรับ 300KV และต่ํากว่าชั้น GIS
CHX-2000KVA/200KV,400KV	200KV*2	10A@200KV	2000KVA	สําหรับ GIS ระดับ 123KV และต่ํากว่า
		5A@400KV		สําหรับ 300KV และต่ํากว่าชั้น GIS
ความต้องการพิเศษสามารถทําตามสั่ง

2สําหรับ 145KV ~ 362KV ประเภท GIS การทดสอบอัตราแลกเปลี่ยนในสถานที่

รุ่น	ความดันเฉพาะ	ปัจจุบันการออกระดับ	อัตราการผลิต	การใช้งาน (เริ่มจาก 45Hz)
CHX-500KVA/250KV,500KV	250KV*2	2A@250KV	500KVA	สําหรับ 145KV และต่ํากว่าชั้น GIS
		1A@500KV		สําหรับ 362KV และต่ํากว่าชั้น GIS
CHX-1000KVA/250KV,500KV	250KV*2	4A@250KV	1000KVA	สําหรับ 145KV และต่ํากว่าชั้น GIS
		2A@500KV		สําหรับ 362KV และต่ํากว่าชั้น GIS
CHX-2000KVA/250KV,500KV	250KV*2	8A@250KV	2000KVA	สําหรับ 145KV และต่ํากว่าชั้น GIS
		4A@500KV		สําหรับ 362KV และต่ํากว่าชั้น GIS
CHX-3000KVA/250KV,500KV	250KV*2	12A@250KV	3000KVA	สําหรับ 145KV และต่ํากว่าชั้น GIS
		6A@500KV		สําหรับ 362KV และต่ํากว่าชั้น GIS
ความต้องการพิเศษสามารถทําตามสั่ง

3 สําหรับ170KV ~ 550KV ประเภท GIS การทดสอบอัตราแลกเปลี่ยนในสถานที่

รุ่น	ความดันเฉพาะ	ปัจจุบันการออกระดับ	อัตราการผลิต	การใช้งาน (เริ่มจาก 45Hz)
CHX-1200KVA/300KV,600KV	300KV*2	4A@300KV	1200KVA	สําหรับ GIS ระดับ 170KV และต่ํากว่า
		2A@600KV		สําหรับ 550KV และต่ํากว่าชั้น GIS
CHX-1800KVA/300KV,600KV	300KV*2	6A@300KV	1800KVA	สําหรับ GIS ระดับ 170KV และต่ํากว่า
		3A@600KV		สําหรับ 550KV และต่ํากว่าชั้น GIS
CHX-2400KVA/300KV,600KV	300KV*2	8A@300KV	2400KVA	สําหรับ GIS ระดับ 170KV และต่ํากว่า
		4A@600KV		สําหรับ 550KV และต่ํากว่าชั้น GIS
CHX-3600KVA/300KV,600KV	300KV*2	12A@300KV	3600KVA	สําหรับ GIS ระดับ 170KV และต่ํากว่า
		6A@600KV		สําหรับ 550KV และต่ํากว่าชั้น GIS
CHX-4800KVA/300KV,600KV	300KV*2	16A@300KV	4800KVA	สําหรับ GIS ระดับ 170KV และต่ํากว่า
		8A@600KV		สําหรับ 550KV และต่ํากว่าชั้น GIS
ความต้องการพิเศษสามารถทําตามสั่ง

4 สําหรับ123KV ~ 800KV ประเภท GIS การทดสอบอัตราแลกเปลี่ยนในสถานที่

รุ่น	ความดันเฉพาะ	ปัจจุบันการออกระดับ	อัตราการผลิต	การใช้งาน (เริ่มจาก 45Hz)
CHX-2400KVA/200KV × 4	800KV	12A@200KV	2400KVA	สําหรับ GIS ระดับ 123KV และต่ํากว่า
		6A@400KV		สําหรับ 300KV และต่ํากว่าชั้น GIS
		3A@600KV		สําหรับ 550KV และต่ํากว่าชั้น GIS
		3A@800KV		สําหรับ 800KV และต่ํากว่าชั้น GIS
CHX-3600KVA/200KV × 4	800KV	13A@200KV	3600KVA	สําหรับ GIS ระดับ 123KV และต่ํากว่า
		9A@400KV		สําหรับ 300KV และต่ํากว่าชั้น GIS
		4.5A@600KV		สําหรับ 550KV และต่ํากว่าชั้น GIS
		4.5A@800KV		สําหรับ 800KV และต่ํากว่าชั้น GIS
CHX-4800KVA/200KV × 4	800KV	24A@200KV	4800KVA	สําหรับ GIS ระดับ 123KV และต่ํากว่า
		12A@400KV		สําหรับ 300KV และต่ํากว่าชั้น GIS
		6A@600KV		สําหรับ 550KV และต่ํากว่าชั้น GIS
		6A@800KV		สําหรับ 800KV และต่ํากว่าชั้น GIS
ความต้องการพิเศษสามารถทําตามสั่ง

IX. ตารางมาตรฐานการทดสอบความละเอียดในสถานที่จาก IEC 62271-203:2011 สําหรับ HV GIS

ระบบการทดสอบความถี่ AC ระดับความถี่สูง สําหรับสับสเตชั่น UHV หรือ GIS 2
