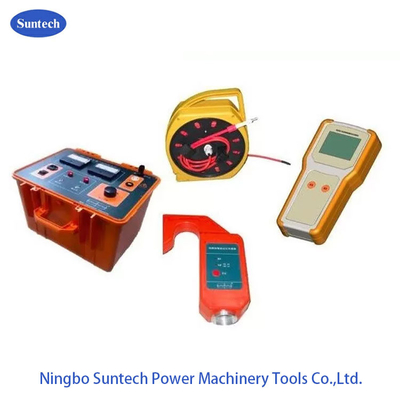

อุปกรณ์วัดความแรงสูงที่ทนทาน อุปกรณ์การตั้งตําแหน่งความผิดพลาดของเคเบิล

เครื่องทดสอบการติดตามตัวระบุสายไฟฟ้าใต้ดิน เครื่องทดสอบสถานที่ท่อและสายไฟฟ้าใต้ดิน

I. การใช้งานและการอธิบาย

1. ใช้กับระบบกระจายพลังงานปัจจุบันเล็กเฉลี่ยการจัดพื้น

2. ใช้ในการตรวจสอบความผิดพลาดการติดดินโลหะเหนือเส้นหัว, ความผิดพลาดการติดดินโค้ง, ความผิดพลาดการติดดินความต้านทานและอื่น ๆ

3. สามารถทํางานได้สําหรับสายที่หัก, ลงทะเบียนสําหรับสายสาขา

4. สัญญาณความถี่ต่ําเพื่อหลีกเลี่ยงผลกระทบของตัวประกอบ

5.สร้างความผิดพลาดโดยสัญญาณแรงดันสูง, ง่ายที่จะหา

6. เครื่องส่งที่ปลอดภัยด้วยการทํางานดําและวงจรสั้น

7. เซ็นเซอร์ความรู้สึกสูง, การออกแบบเปิดและง่ายที่จะแขวนบนสาย

8การส่งสัญญาณไร้สาย ปลอดภัยและน่าเชื่อถือ

9. การจําหน่ายพลังงานแบบยืดหยุ่น. เครื่องส่งทํางานโดยพลังงานบริการและเครื่องผลิตไฟฟ้า. เซนเซอร์และเครื่องรับโดยแบตเตอรี่แห้ง

10น้ําหนักเบาและใช้ได้ง่าย

11. เครื่องรับมีจอจอ LCD ใหญ่ที่สามารถแสดงรูปคลื่นปัจจุบันและค่าปัจจุบัน

II. ข้อมูลเทคนิค

1ความแม่นยําของสถานที่:0.2m

2รายละเอียดของตัวส่ง:
ความดันในวงจรเปิด: คลื่นพื้นฐานที่ใช้ได้ 0 ~ 28kV
กระแสไฟฟ้าวงจรสั้น: คลื่นพื้นฐานที่ใช้ได้ 0 ~ 35mA ((แรงกระตุ้น DC ค่าสูงสุด 100mA)
ความถี่การออก:1Hz

3ระยะทางการสื่อสารระหว่างตัวรับและตัวส่ง:≥30m

4พลังงานของตัวส่ง: AC 220V หรือเครื่องกําเนิดไฟฟ้า

5พลังงานของตัวส่ง: สูงสุด 900W

6พลังงานประปาเซ็นเซอร์: แบตเตอรี่แอลคาลีน AAA 3 ชิ้น

7แรงไฟฟ้ารับ: แบตเตอรี่แอลเคลีน AA 5 แบตเตอรี่

8ขนาด: เครื่องส่ง 455mmx355mmx310mm
เซ็นเซอร์ 180mmx100mmx35mm
เครื่องรับ 205mmx200mmx35mm

9น้ําหนัก: เครื่องส่ง 15 กิโลกรัม
เซนเซอร์ 0.45 กิโลกรัม
เครื่องรับ 0.45kg

10สภาพการทํางาน:

อุณหภูมิ -10°C-40°C

ความชื้น 5-90%

ความสูง ≤4500m

III. ข้อดีทางเทคนิค

1. การแก้ไขที่ดีของการกําหนดจุดของ singlephase เพื่อความผิดพลาดแผ่นดิน
2. ใช้กับระบบไฟฟ้าสายฟ้าขนาดเล็ก
3. ใช้เพื่อระบุความผิดพลาดแผ่นดินเมื่อสายแตกเมื่อ single phase grounding fault เกิดขึ้น
