ชุดเครื่องทดสอบความผิดพลาดสายเคเบิลแบบกระชับกระชับกระชับกระชับกระชับกระชับ

เครื่องทดสอบการติดตามตัวระบุสายเคเบิลใต้ดิน เครื่องทดสอบความผิดพลาดสายเคเบิล เครื่องทดสอบการติดตามสายเคเบิล

I. การใช้งาน:

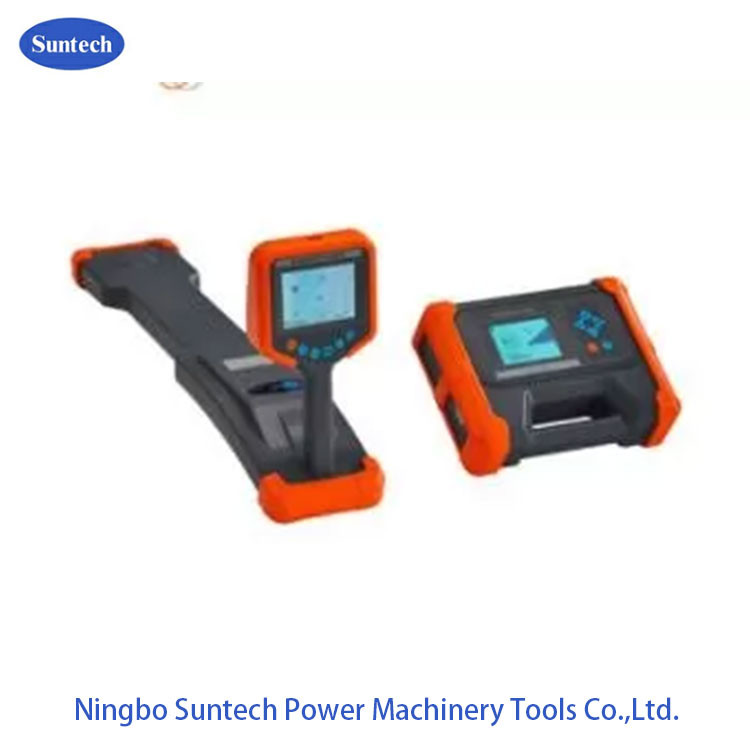

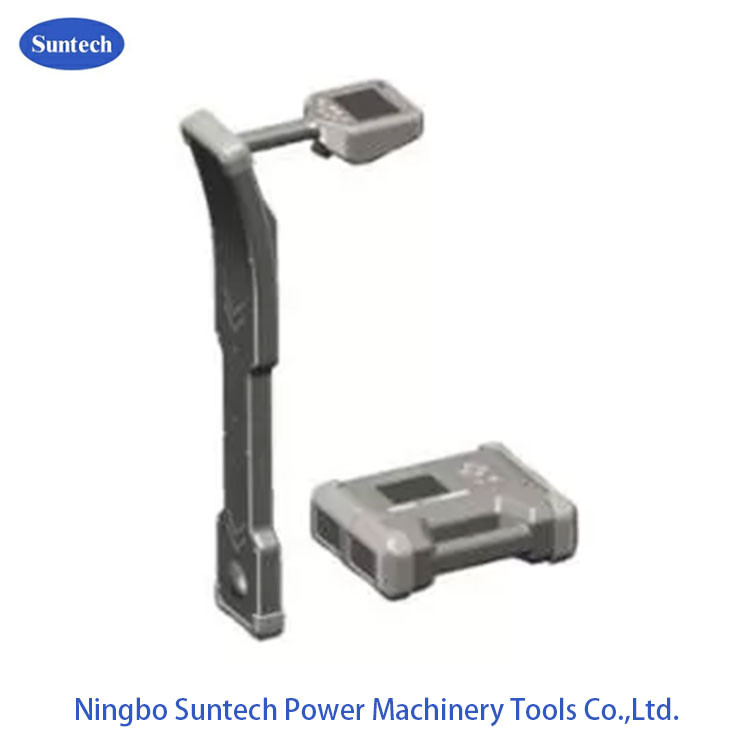

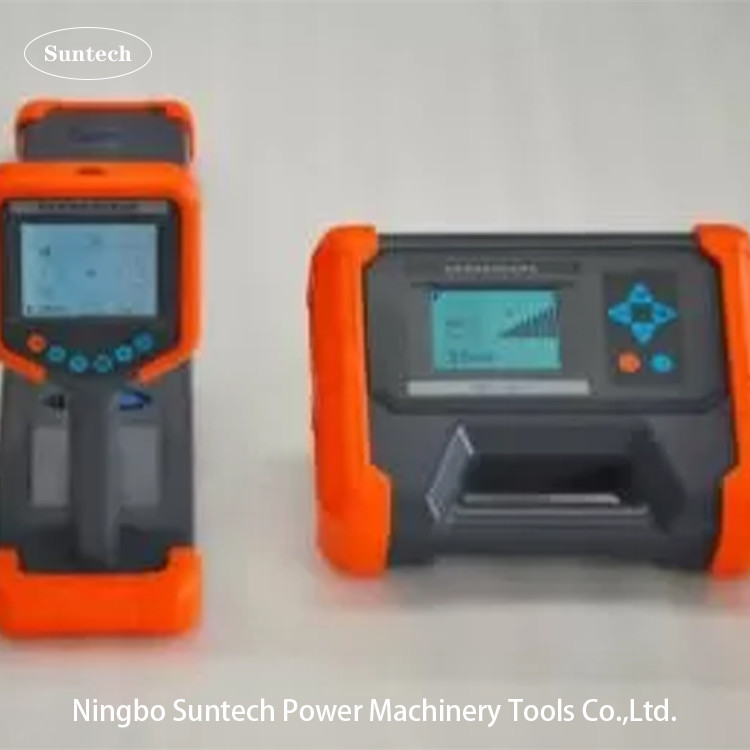

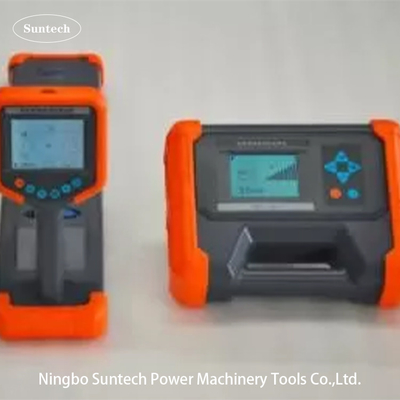

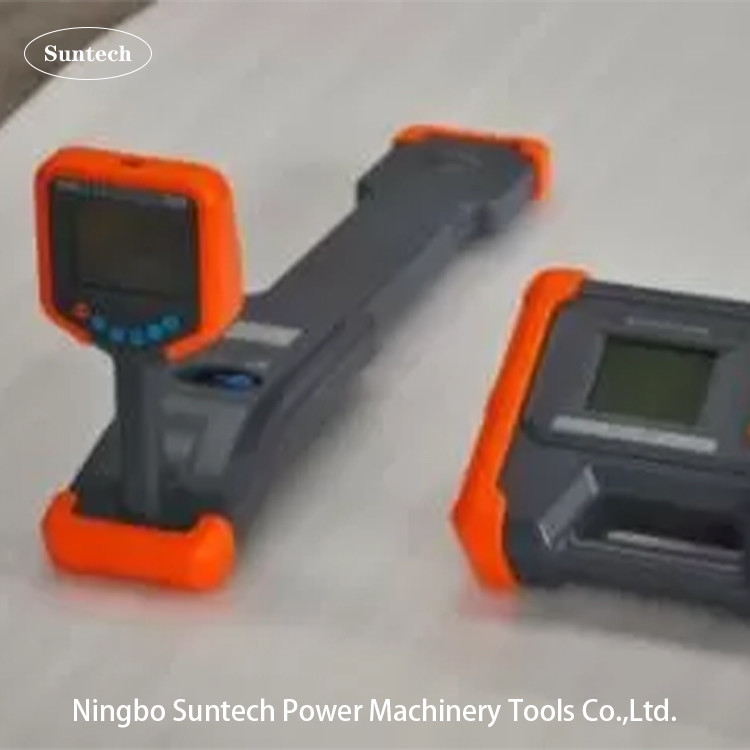

CTT1000 cable tracing tester เป็นระบบตรวจจับท่อหลอดโลหะใต้ดินที่มีประสิทธิภาพสูง ประกอบด้วยเครื่องส่งสัญญาณและเครื่องรับสัญญาณการสํารวจท่อและการวัดความลึกของท่อเหล็กและสายไฟใต้ดิน. มันสามารถดําเนินการระบุความเป็นเอกลักษณ์กับหลากหลายอุปกรณ์เสริมที่คัดเลือก, เช่นเดียวกับความเสียหายประกอบความละเอียดของท่อและการค้นหาบางชนิดของความผิดพลาดสายไฟฟ้า

II. ลักษณะ

1. การแสดงทิศทาง: แสดงตําแหน่งของท่อและทิศทางซ้ายและขวา

2. การติดตาม true และ false prompt: การวัดทิศทางของกระแสปัจจุบัน, การติดตาม prompt ความผิดพลาดที่ถูกต้อง, การกําจัดการขัดขวางเส้น (บางความถี่)

3. การวัดความลึกและกระแสปัจจุบัน สามารถแสดงเส้นโค้งความแข็งแรงของสัญญาณ

4. การประมวลผลตัวอย่างความละเอียดสูงแบบดิจิตอลเต็มที่: มั่นคงและน่าเชื่อถือ ความรู้สึกสูงสุด ความสามารถในการป้องกันการแทรกแซงที่แข็งแรงสามารถยับยั้งความถี่ของพลังงานและการรบกวนของสายไฟฟ้าและสายท่อที่ติดกันได้อย่างเต็มที่.

5. การตรวจพบสายไฟที่กําลังทํางาน: เครื่องจับการส่งที่มีประสิทธิภาพสูง, สัญญาณการออกแบบเชื่อมต่อสูงสุดที่ส่งไปยังสายไฟที่กําลังทํางาน

6. การระบุสายเคเบิล/ท่อ: เครื่องจับยืดหยุ่น (ไม่จําเป็น) ใช้ง่ายและให้ผลการระบุได้ชัดเจน; เครื่องจับสเตโตสโกป (ไม่จําเป็น) สามารถใช้ได้เมื่อการใช้เครื่องจับไม่สะดวก

7. การค้นหาความผิดพลาดทางพื้นดิน: เครื่องขยายระดับระดับ HV (ไม่จํากัด) เพิ่มความแรงกระหน่ําออกสูงสุดเป็น 1000V ใช้กรอบ A (ไม่จํากัด) เพื่อหาจุดแตกของสายท่อไม่จําเป็นต้องปรับศูนย์ลูกศรแสดงทิศทางของจุดผิดพลาด

8. ความถี่การตรวจสอบหลายครั้ง: การตรวจสอบอย่างมีประสิทธิภาพและการตรวจสอบอย่างไม่มีประสิทธิภาพ

9. ความหลากหลายของการออกสัญญาณของตัวส่งสัญญาณ: การออกเชื่อมต่อตรง, การออกเครือจับ, การนํารังสี

10. พลังงานออกที่สูงของตัวส่ง ออกหลายครั้งปรับ ปรับอัตโนมัติอัตราต่อรองและการป้องกัน

11. กลุ่มแบตเตอรี่ไอออนลิธีียมขนาดใหญ่

12. กระเป๋าสตางค์ที่แข็งแกร่ง สะดวกและพกพาได้

III ปารามิเตอร์ทางเทคนิค

เครื่องส่งสัญญาณ

1. รูปแบบการออกเสียง: การออกเสียงเชื่อมต่อตรง, การนํารังสี, การออกเสียงเชื่อมต่อคลับ ((ไม่จํากัด)), เครื่องขยายระดับ HV ตําแหน่งความผิดพลาด ((ไม่จํากัด)

2. ความถี่ออก: 640Hz (ความถี่ประกอบ), 1280Hz (ความถี่ประกอบ), 10kHz, 33kHz, 82kHz, 197kHz

3. พลังงานออก: แม็กซ์ 10W, 10 เกียร์ปรับ, อัตโนมัติอุปสรรคที่ตรงกัน

4. ความดันออกเชื่อมต่อตรง: สูงสุด 150Vpp

5. การป้องกันความอ้วนและการตัดสายสั้น

6. อินเตอร์เฟซมนุษย์-เครื่องจักร: จอจอจอ LCD 320 x 240 จุด

7. แบตเตอรี่ในตัว: แบตเตอรี่ลิตিয়ামไอออน 18650 ขนาด 4 ช่อง 7.4V 6.8Ah

เครื่องรับ

1. รูปแบบการเข้า: สายสับรับที่ติดตั้ง, CTs แบบยืดหยุ่น (ไม่จํากัด), Stethoscope (ไม่จํากัด), A type fault detection device (ไม่จํากัด)

2. ความถี่การรับ: ความถี่การตรวจสอบที่ทํางานสําหรับท่อ: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz; ความถี่การตรวจสอบที่ทํางาน: 50Hz/60Hz และ 250Hz/300Hz (สามารถตั้งค่าโดยผู้ใช้)ความถี่การตรวจจับ RF: ความถี่กลางคือ 10kHz, 33kHz, 82kHz ตามลําดับ

3. รูปแบบการตรวจจับท่อ: วิธีสูงสุดกว้าง, วิธีสูงสุดแคบ, วิธีคลองเสียง

4. รูปแบบการระบุสายเคเบิล: CTs แบบยืดหยุ่น ((ไม่จํากัด) การระบุอัตโนมัติและการวัดกระแสไฟฟ้า, การระบุสเตโตสโกป ((ไม่จํากัด)

5. 320*240 จอ LCD แสดงคลื่นสัญญาณ ทิศทางซ้าย/ขวา การแสดงที่ถูก/ผิด ลักษณะเส้นโค้งประวัติศาสตร์ของความเข้มแข็งของสัญญาณ ความลึก กระแสและผล

6. แบตเตอรี่ในตัว แบตเตอรี่ไอออนลิธีਅਮ 18650 2 หมวด 7.4V 3.4Ah

อื่นๆ

1. ขนาด: ส่ง 280*220*90 มิลลิเมตร รับ 680*277*120 มิลลิเมตร

2. น้ําหนัก: ส่ง 2.3 กิโลกรัม รับ 2.0 กิโลกรัม

3. ชาร์จ: การเข้า AC100-240V, 50/60Hz, การออก DC 8.4V,2A/3A

4. สภาพการทํางาน: อุณหภูมิ -10-40°C, ความชื้น 5-90% RH, ความสูง <4500m

IV. อุปกรณ์เสริมมาตรฐาน

V. อุปกรณ์เสริมที่ต้องการ (ระบุตอนสั่งซื้อ)
