เครื่องทดสอบการระบุสายไฟสด เครื่องระบุสายไฟฟ้า เครื่องระบุเรียงระยะสายไฟฟ้าแรงสูง
I. การนําเสนอสินค้า
เครื่องทดสอบการระบุสายไฟฟ้านอน FKSB-2000 ใช้ในการระบุสายไฟเฉพาะเจาะจงในสายไฟในช่วงการก่อตั้งสายไฟฟ้า การย้าย, การบํารุงรักษาและการจัดการกับความผิดพลาดมันมีลักษณะของความละเอียด, การทํางานที่รวดเร็วและง่าย และการใช้งานที่หลากหลาย เป็นเครื่องมือทดสอบที่จําเป็นสําหรับงานก่อสร้างและบํารุงรักษาสายไฟฟ้า
II. หลักการของผลิตภัณฑ์
อุปกรณ์ประกอบด้วยตัวส่งสัญญาณระบุเคเบิล เครื่องรับสัญญาณระบุเคเบิล เครื่องส่งสัญญาณและ เครื่องรับสัญญาณ และสายเชื่อมสัญญาณออกมันมีแรงผลิตปริมาณแรงกระแสสูง; ในสถานที่รับสัญญาณลักษณะชัดเจน, แสงและยืดหยุ่น, ความรู้สึกสูง, สามารถยับยั้งการแทรกแซงความถี่ของกําลังในสถานที่ได้อย่างมีประสิทธิภาพ; การตัดสินที่แม่นยําและรวดเร็ว; วงจรการป้องกันที่น่าเชื่อถือ,ไม่กลัวการตัดสั้นออก; ปากใหญ่ ф150 เหมาะสําหรับบริเวณตัดข้ามต่าง ๆ สายไฟฟ้า; เครื่องแปลงแยกความแรงสูงภายใน,ผู้ประกอบการไม่มีไฟฟ้าติดต่อตรงกับสายไฟฟ้าการรับประกันความปลอดภัยของบุคคลมาก เมื่อสายเคเบิลถูกระบุ ไม่จําเป็นต้องตัดสายทั้งสองปลายจากอุปกรณ์กระจายพลังงานสายเคเบิลสามารถระบุออนไลน์ในขณะที่สายเคเบิลเป็นสดซึ่งช่วยเพิ่มประสิทธิภาพในการระบุ และลดผลกระทบโดยตรงและโดยตรงที่เกิดจากการขาดไฟฟ้า
เครื่องส่งและเครื่องรับของเครื่องมือระบุเคเบิลสด FKSB-2000 ใช้เทคโนโลยีการรหัสและถอดรหัสชิปเดียว และเทคโนโลยี PSK ที่ใช้กันมากในสาขาการสื่อสารสัญญาณที่มีโค้ดเฟสที่มีค่าเฉลี่ย 0 จะถูกส่งต่อบนแคลเปอร์ส่ง, และเครื่องรับชิปเดียวในเครื่องรับจะกรองสัญญาณที่ได้รับผ่านฮาร์ดแวร์และซอฟต์แวร์ แล้วทําการระบุระยะชี้ลูกศรที่ปล่อยแคลปเปอร์และแคลปเปอร์รับไปยังปลายสาย. เมื่อแคลปเปอร์ตัวรับจับสายไฟฟ้า, แอมเปอร์เมตรตัวรับจะตั้งทางขวาด้วยการแสดงสัญญาณเสียงและภาพ.และทิศทางปัจจุบันเป็นตรงข้ามกับทิศทางปัจจุบันของเคเบิลที่ระบุ, และไม่มีสัญญาณเสียงและแสง. นี้เป็นตัวประกอบของ * ความสามารถของสายเคเบิลเป้าหมายที่ระบุได้. มันง่ายที่จะทําการระบุชัดเจนของสายเคเบิลที่ระบุจากสายเคเบิลหลายสายนอกจากนี้, เนื่องจากความเข้มข้นของกระแสสัญญาณบนสายไฟที่ระบุคือเท่ากัน, กรงรับได้รับความเข้มข้นของสัญญาณไฟฟ้าแม่เหล็กเดียวกันตามสายไฟ,และสายไฟที่ระบุไม่ได้จํากัดด้วยความยาวของสายไฟที่ระบุ.
III. ลักษณะ
1.รวมการระบุการชาร์จและฟังก์ชันการระบุที่ไม่ใช่ไฟฟ้าเป็นหนึ่ง มันไม่เพียงแต่เหมาะสําหรับการระบุและการตัดสินของสายปิดแต่ยังเหมาะสําหรับการระบุและตัดสินของสายไฟฟ้าที่มีจุดการดําเนินงานนั้นง่ายมากและสะดวกต่อการใช้งาน
2เครื่องระบุสายเคเบิลแตกต่างจากเครื่องระบุแบบปกติ มันใช้เทคโนโลยีการสื่อสารใหม่ของซูเครื่องส่งใช้เทคโนโลยีชิปเดียวในการโค้ดและพลังงานสัญญาณที่ส่ง, และเชื่อมต่อสัญญาณกับสายเคเบิล เครื่องรับสัญญาณในเครื่องรับสัญญาณรับสัญญาณ การปรับรหัสสัญญาณระยะและการระบุระยะสายเคเบิลเป้าหมายถูกระบุจากพวงสายเคเบิลขนาดใหญ่โดยใช้ * ลักษณะลักษณะระยะสัญญาณบนสายเคเบิลเป้าหมายดังนั้นผลงานของงานสามารถเชื่อถือได้ และสายไฟ ultra long ก็สามารถแยกแยกได้อย่างแม่นยํา มันเป็นเครื่องมือที่เบา คอมแพคต์ และพกพาเหมาะสําหรับทุกชนิดของสายไฟฟ้าความดันสูงและต่ํา.
IV การประกอบและหน้าที่

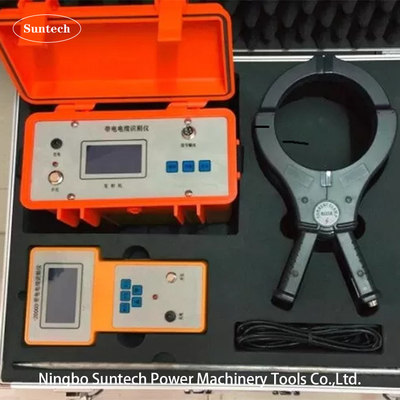

ตัวระบุประกอบด้วยส่วนใหญ่จาก 6 ส่วนต่อไปนี้
1. เครื่องส่งสัญญาณ: สัญญาณไฟฟ้าแม่เหล็กความถี่สูง ที่ส่งออกพลังงานจํานวนหนึ่ง ใช้กับสายไฟฟ้าปิดหรือสายไฟที่กําหนดไว้ล่วงหน้า และผลิตกระแสไฟฟ้าคงที่บนสายไฟ.
2เครื่องรับสัญญาณ: สัญญาณที่ตรวจพบโดยคลัมป์คัพพ์ถูกแสดงในรูปของความยาวของเครือข่าย, ขนาดจํานวนและซึมผู้ประกอบการตัดสินตามความแข็งแรงของสัญญาณที่ได้รับ.
3. เครื่องจับ: ใช้ในการส่งและรับสัญญาณไฟฟ้าแม่เหล็ก (เครื่องส่งและเครื่องรับใช้กันแบบแลกเปลี่ยนกัน)
4ชาร์จ: ใช้ในการชาร์จตัวส่งสัญญาณและตัวรับสัญญาณ
5สายสัญญาณเชื่อมต่อตรง: เป็นสาย clamping สองสีแดงและดํา, ซึ่งใช้สําหรับการระบุการเชื่อมต่อตรงของสายไฟฟ้าล้มเหลว
6. การเชื่อมโยงเล็บเชื่อมโยง: สําหรับเล็บเชื่อมโยงที่ส่งสัญญาณและรับสัญญาณ
V. ลักษณะทางเทคนิคหลัก
5.1 ส่วนของเครื่องส่งสัญญาณ
1สัญญาณออก: สัญญาณออกไซโนโซอิดอล แอคของสี่ความถี่คือความถี่ต่ํา ความถี่กลาง ความถี่สูง และความถี่วิทยุ
2พลังงานออก: พลังงานออกคงที่, ต่ํา, กลางและสูง 3 (สูงสุดไม่ต่ํากว่า 6)
3. Output mode: วิธีเชื่อมต่อตรง, วิธีเชื่อม
4. การแสดงความคัดค้าน: ภายใน 25500 โอม
5การจับคู่ภาระ: การจับคู่อัตโนมัติ
6อินเตอร์เฟซการแสดง: จอจอใหญ่จอจอจอจอจีนจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอ
7แหล่งพลังงาน: แบตเตอรี่ชาร์จใหม่ 1.2V แบบมาตรฐาน 6 หมวด ชาร์จและปล่อย 500 ครั้ง
8ระยะเวลารอ: กว่า 8 ชั่วโมง
9การอุ่นเกินและการปั่นเกิน: การป้องกันอัตโนมัติ
10อุณหภูมิการทํางาน: -20 ° C - 50 ° C
11. ปริมาตร: 265 × 125 × 210 มม
12น้ําหนัก: 2 กิโลกรัม
5.2 ส่วนรับ
1ความถี่การรับ: การรับสัญญาณ AC sinusoidal ของความถี่ที่แตกต่างกัน 5 ความถี่คือความถี่ต่ํา ความถี่กลาง ความถี่สูง ความถี่วิทยุ 50HZ
2รูปแบบการรับ: การเชื่อมตัวกรอง
3. อินเตอร์เฟซสัญญาณ: อินเตอร์เฟสดิจิตอล, ความยาวของราสเตอร์, และเสียง buffer
4อินเตอร์เฟซการแสดง: จอจอใหญ่จอจอจอจอจีนจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอ
5การควบคุมการเพิ่ม: การปรับด้วยมือ ระยะความแรง 000 - 100dB
6.ความยาวการตรวจจับ: เมื่อเชื่อมเคเบิลโดยตรง ความยาวสูงสุดคือ 15 กิโลเมตร เมื่อเชื่อมเคเบิล การเชื่อมครั้งแรกสามารถวัด 3 กิโลเมตร และการเชื่อมเป็นจํานวนไม่จํากัด
7แหล่งพลังงาน: แบตเตอรี่ชาร์จใหม่ระดับ 5 1.2V แบบมาตรฐาน 6 หมวด ชาร์จและปล่อย 500 ครั้ง
8ระยะเวลารอ: มากกว่า 12 ชั่วโมง
9การอุ่นเกินและการปั่นเกิน: การป้องกันอัตโนมัติ
10อุณหภูมิการทํางาน: -20 ° C - 50 ° C
11. ปริมาตร: 126 × 43 × 230mm
12น้ําหนัก: 1.0 กิโลกรัม
