เครื่องตรวจจับสายไฟใต้ดิน เครื่องตรวจสอบความผิดพลาดในสายไฟ
I. การนําเสนอสินค้า
ช่างช่างไฟฟ้ามักพบกับความจําเป็นในการติดตามสายไฟหรือสายไฟ และมักต้องกําหนดไฟฟิวส์ที่เชื่อมต่อท่อทําความอบอุ่นหรือสายไฟใต้ดินเครื่องตรวจจับเคเบิลสามารถเป็นการช่วยเหลือผู้ใช้

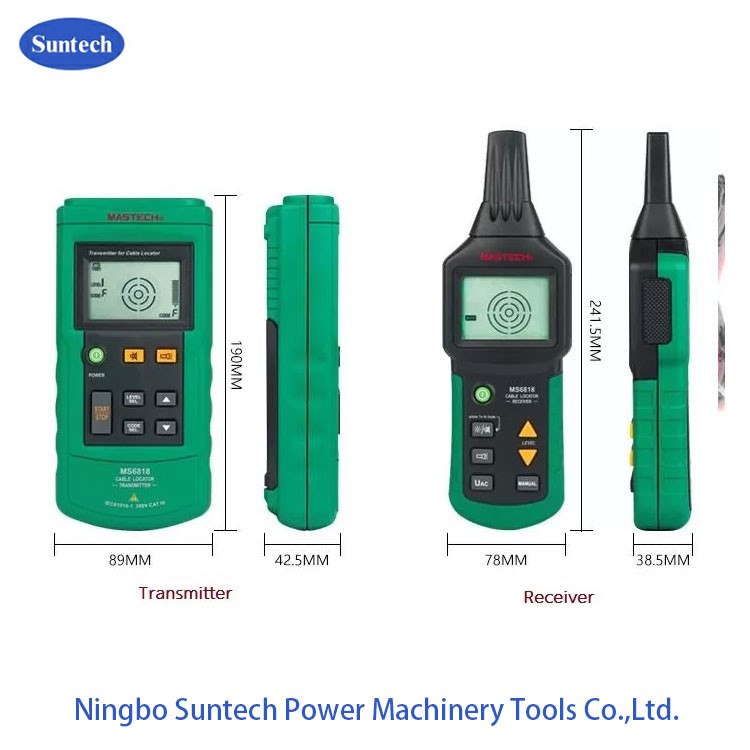

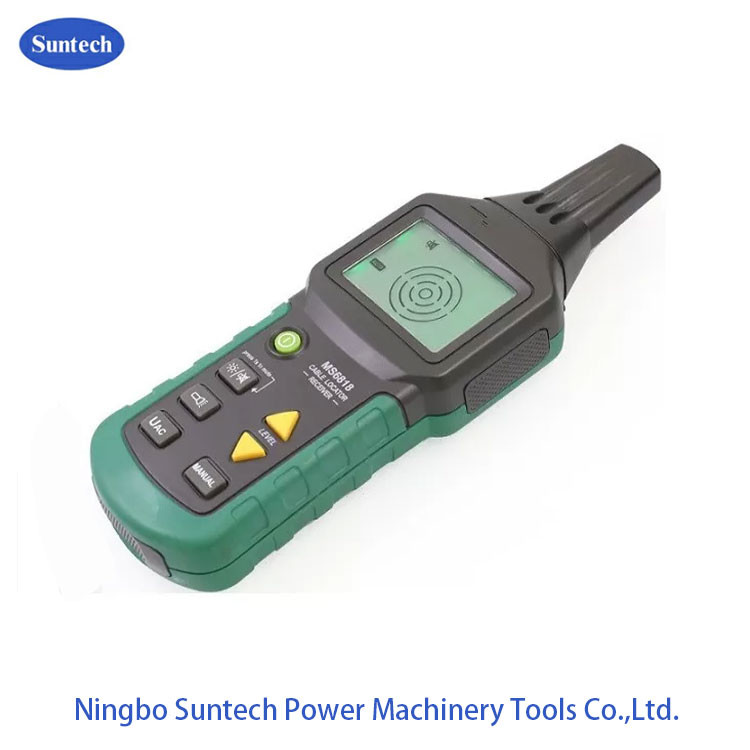

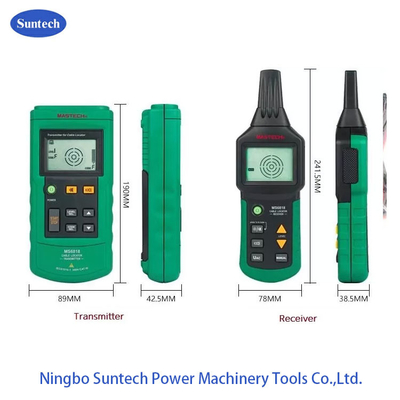

เครื่องทดสอบ MS6818 ประกอบด้วยเครื่องส่งสัญญาณและเครื่องรับสัญญาณ ใช้กันอย่างแพร่หลายในการก่อสร้างและบํารุงรักษาสายการสื่อสาร สายไฟฟ้า ท่อโลหะ และอื่นๆ อีกมากมายสายไฟฟ้านํากระแสไฟฟ้าและแรงดัน,วงจรไฟฟ้า, สายไฟฟ้า, ท่อน้ําและการทําความร้อน, เฟชั่น, สวิตช์ทั้งหมดสามารถพบได้.การตรวจจับสามารถทําได้ไม่เพียงแค่ใต้ดิน แต่ยังในผนังและคอนกรีต.
II. หลักการทํางาน

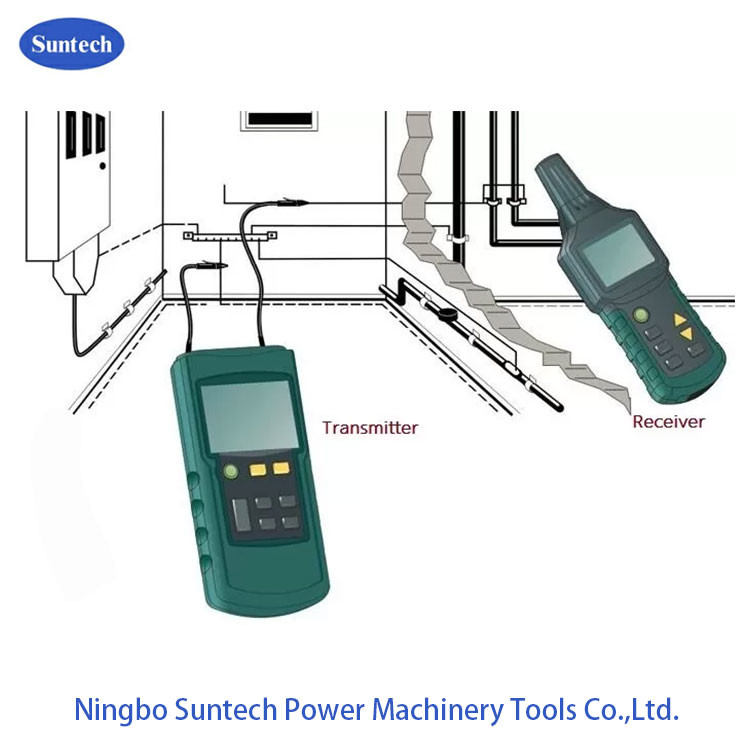

เครื่องตรวจจับเคเบิลประกอบด้วยตัวส่งและตัวรับ เครื่องส่งให้ความแรงต่ออัด AC ที่ปรับเปลี่ยนไปยังเคเบิลที่ตรงกันเครื่องรับสัญญาณติดเครื่องโค้ล, เมื่อตัวรับวางใกล้กับสายไฟฟ้าที่ตรงกัน, การไหลของสัญญาณจะผ่าน coil และเข้าไปในตัวรับ.ปรากฏการณ์นี้ยังเป็นที่รู้จักกันในชื่อการเจาะโค้ล. มันจะผลิตแรงดันที่ต่ํามากในโค้ล เครื่องวงจรอิเล็กทรอนิกส์รับคํานวณแรงดันนี้และแสดงมันบนจอ LCD สัญญาณที่ส่งของเครื่องทดสอบถูกรหัสเป็นดิจิตอลวิธีนี้ทําให้สัญญาณสามารถรับได้ชัดเจนโดยตัวรับ, หลีกเลี่ยงการขัดแย้งใด ๆ ในสนาม, ตัวอย่างเช่นหลอดแสงไฟอิเล็กทรอนิกส์, ที่เกิดจากบัลลาสต์หรือคอนเวอร์เตอร์
III. การใช้งาน
อุปกรณ์นี้ถูกใช้อย่างแพร่หลายในการก่อสร้างเคเบิลสื่อสาร การก่อสร้างเคเบิลพลังงาน การก่อสร้างท่อสายสื่อสารที่มีวงจรไฟฟ้าและการบํารุงรักษาสายไฟฟ้าที่อบอุ่น เป็นเครื่องมือที่จําเป็นสําหรับพนักงานก่อสร้างและบํารุงรักษาด้านหน้า.
IV. ลักษณะทางเทคนิค
ครับ
V. ข้อมูลทางเทคนิค
| SN สาธารณรัฐ | เนื้อหาทางเทคนิค | ข้อมูล |
| 1 | ระยะการตรวจสอบความตึงของตัวส่ง | 12V-400V (AC/DC) |
| 2 | ความถี่ของสัญญาณออกของเครื่องส่ง | 125KHz |
| 3 | โลตติจ์ของตัวส่ง | ขนาดสูงสุด 400 วอล (AC/DC) |
| 4 | ความลึกของเคเบิลทดสอบของตัวรับ | 0-2,5 m (ผนัง/สายไฟใต้ดิน) |
| 5 | การตรวจสอบความลึกของตัวรับ | 0-0.4 m |
| 6 | สภาพแวดล้อม: |
สภาพแวดล้อมการทํางาน: 0 ~ 40 °C อุณหภูมิการเก็บรักษา: -20°C ~ 60°C |
| 7 | ความชื้นสัมพัทธ์ | ไม่เกิน 80% ไม่มีการดึงดูด |
| 8 | การตรวจจับความยาวของวัตถุที่ทดสอบ | สูงสุด 2000 เมตร |

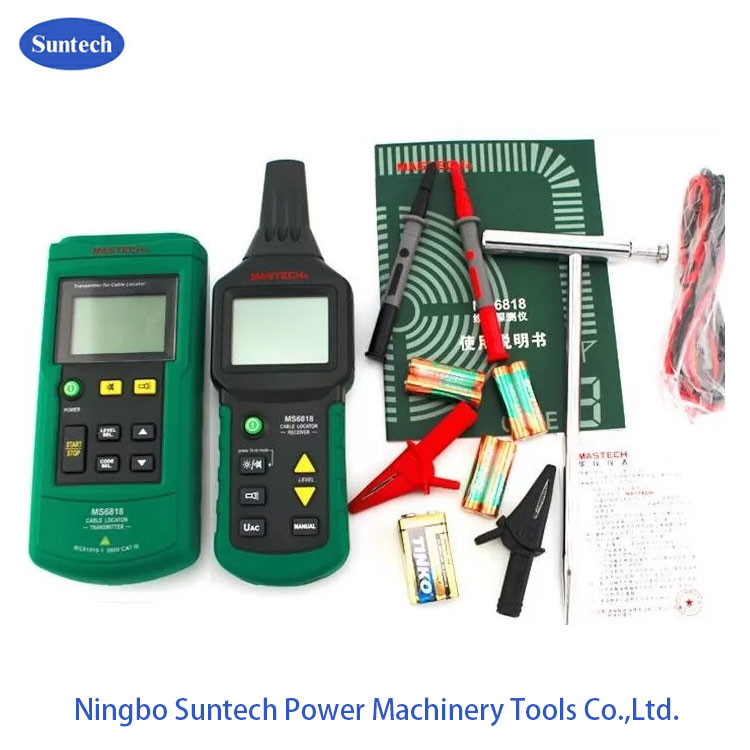

VI. รายการสินค้าหลัก
| SN | ส่วนประกอบของเครื่องทดสอบ | QTY |
| 1 | ถุงเก็บ | 1 ชิ้น |
| 2 | เครื่องรับ | 1 ชิ้น |
| 3 | เครื่องส่งสัญญาณ | 1 ชิ้น |
| 4 | เครื่องกั้นแอลลิกาเตอร์ | 2 ชิ้น (สีดําหนึ่งและสีแดงหนึ่ง) |
| 5 | แบตเตอรี่ | 1 ส่วน (9V สําหรับตัวส่ง) |
| 6 | แบตเตอรี่ | 6 ช่อง (1.5V สําหรับตัวรับ) |
| 7 | คําแนะนํา | 1 หนังสือ |
| 8 | สายวัด | 2 (สีแดงและสีดํา 1 ตัวละ 1.5 เมตร) |
| 9 | เม็ดทดสอบ | 2 (สีแดงหนึ่งและสีดําหนึ่ง) |
| 10 | สายเหล็กแกรนด์ | 1 ชิ้น |
