เครื่องทดสอบการระบุเคเบิลที่ไม่มีพลังงาน เครื่องระบุเคเบิล เครื่องระบุเรียงระยะเคเบิลความดันสูง
I. การนําเสนอสินค้า

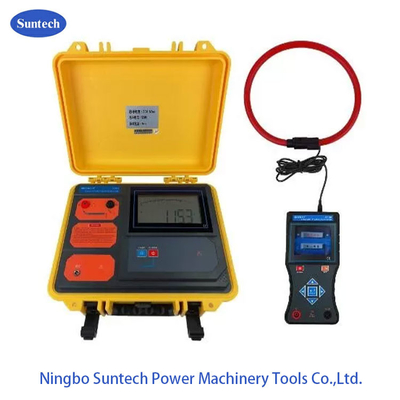

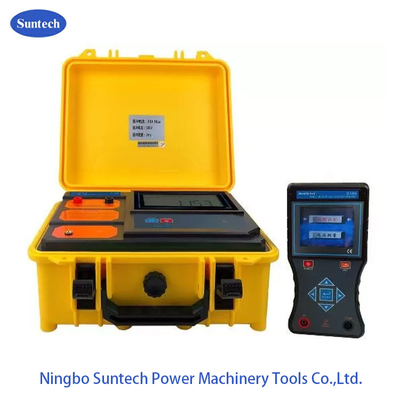

S180 Cable Identifier ได้ถูกออกแบบให้กับวิศวกรสายไฟฟ้าและคนทํางานสายไฟฟ้า เพื่อแก้ปัญหาทางเทคนิคเกี่ยวกับการระบุสายไฟฟ้าผู้ใช้สามารถระบุอย่างแม่นยําหนึ่งของสายเคเบิลเป้าหมายจากสายเคเบิลหลายผ่านเครื่องมือ, และหลีกเลี่ยงการตัดสายไฟฟ้าโดยไม่ตั้งใจ และทําให้เกิดอุบัติเหตุที่ร้ายแรงการระบุสายเคเบิลเริ่มต้นกับการทํางานที่ปลายทั้งสองของสายเคเบิลและต้องแน่ใจว่าเลขคู่ที่ปลายทั้งสองของสายเคเบิลเป็นแม่นยําไม่ว่าความจําของพนักงานสนามจะน่าเชื่อถือแค่ไหน มันจะไม่สามารถแทนที่การระบุเครื่องมือมือมืออาชีพได้ผลิตภัณฑ์นี้เหมาะสําหรับการระบุตัวในสถานที่ของสายไฟที่ถูกปิด.มันถูกห้ามอย่างเข้มงวดที่จะเชื่อมต่อตัวระบุสายเคเบิลกับสายไฟฟ้าที่ใช้งาน! อุปกรณ์ประกอบด้วยตัวส่ง, เครื่องรับ, และกริ่งกระแสความอ่อนแอ
เครื่องส่งใช้หลักการกระแสไฟฟ้ากระแสไฟฟ้าเพื่อฉีดสัญญาณกระแสไฟฟ้ากระแสไฟฟ้าเข้าไปในแกนสายเคเบิลกระแสนี้สร้างสนามไฟฟ้าแม่เหล็กรอบเคเบิลเป้าหมายสําหรับการตรวจจับและการระบุโดยตัวรับและคลับกระแสยืดหยุ่นเนื่องจากกระแสไฟฟ้าเป็นทิศทาง การตรวจจับก็เป็นทิศทางเช่นกัน เครื่องส่งใช้การออกแบบกล่องเครื่องมือพิเศษที่บูรณาการ โดยใช้พลาสติกโพลีพรอพีเลนเป็นวัสดุแพร่การเพิ่มเครื่องเติมสารประกอบใหม่เข้าไปในเครื่องพิมพ์ฉีดหนึ่ง, ที่มีความหนาแน่นน้อย, ความแข็งแรง, ความแข็งแรง, ความทนทานต่อการสวมใส่, ความทนทานต่อความร้อนและการประกอบความละเอียดและเจ้าภาพ LCD ขนาดใหญ่แสดงพลังงานแบตเตอรี่ที่เหลือในเวลาจริงและแสงเบื้องหลังสีขาว และสัญญาณไดนามิกของสัญญาณส่ง
เครื่องรับสัญญาณเป็นอุปกรณ์มือถือ ที่มีจอ LCD สี 3.5 นิ้ว ที่แสดงข้อมูลที่เกี่ยวข้องในขณะนี้การตรวจจับและระบุสายเคเบิลเป้าหมายโดยอัตโนมัติในเวลาจริง; พร้อมฟังก์ชันตรวจจับความดัน AC ระยะ AC 0.01V ~ 600V (50Hz / 60Hz)
The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductors. กว้างภายในของปากประมาณ 200 มม และสายไฟ φ200 มมหรือน้อยกว่าสามารถ clamped.
หมายเหตุพิเศษ: ตามหลักการออกแบบของเครื่องมือนี้ เครื่องระบุสายไฟฟ้าจํากัดกับสายไฟฟ้าที่มีสายไฟฟ้าเป้าหมายขาดไฟฟ้ากรุณายืนยันว่าเคเบิลเป้าหมายเป็นส่วนหนึ่งของช่วงนี้ ก่อนการใช้ในการระบุตัว คุณจําเป็นต้องใช้ทั้งตัวส่งและตัวรับมือของเครื่องมือ
II. หลักการของผลิตภัณฑ์
III. ลักษณะทางเทคนิค
1.สภาพการทํางานและสภาพการทํางานที่เปรียบเทียบ
| เนื้อหา | สภาพของปริมาณเปรียบเทียบ | สภาพการทํางาน |
| อุณหภูมิบริเวณ | 23°C±1°C | -10°C ∼40°C |
| สภาพแวดล้อมที่ชื้น | 40% 60% | < 80% |
| ความถี่ของแรงดันที่วัด | 50Hz±1Hz | 10Hz-1000Hz |
|
ความแรงกดแรงทํางานของเครื่องรับ
|
7.4V±0.5V | 7.4V±1V |
| ความดันการทํางานของตัวส่งสัญญาณ | 11.1V±0.7V | 11.1V±1.5V |
| สนามไฟฟ้าภายนอก สนามแม่เหล็ก | ควรหลีกเลี่ยง | |
| ตําแหน่งของสายไฟที่ต้องทดสอบ | สายเคเบิลที่ได้รับการทดสอบอยู่ที่ศูนย์กลางทางกณิตศาสตร์ประมาณของปาก | |
2รายละเอียดของตัวส่ง
| หน้าที่ | สร้างสัญญาณกระแทกปัจจุบัน; แสดงความแรงดันของแบตเตอรี่ที่เหลือ |
| พลังงานไฟฟ้า | แบตเตอรี่ลิธีียมแบบชาร์จใหม่ขนาดใหญ่ DC 12.6V อินเตอร์เฟซชาร์จแบบ DC เติมเต็มประมาณ 8 ชั่วโมงในการทํางานต่อเนื่อง |
| โหมดการแสดง | จอ LCD ขนาดใหญ่ แสดงความแรงงานของแบตเตอรี่ที่เหลือ แสงเบื้องหลังสีขาว |
| ความดันแรงกระแทก | 500 วอลต์ |
| กระแสไฟฟ้า | สูงสุด 30A (ขึ้นอยู่กับค่าของความต้านทานวงจร) |
| ความถี่ของกระแทก |
40 ครั้ง/นาที
|
| ความกว้างของกระแทก | 2ms |
| ความยาวสายทดสอบ | 3 เมตร |
| อุณหภูมิการทํางาน | -25°C-60°C |
| สภาพการเก็บ | -20 °C ~ 50 °C, ≤ 95% RH, ไม่มีการหมัก |
| ขนาด | 320 มิลลิเมตร × 275 มิลลิเมตร × 145 มิลลิเมตร |
| น้ําหนัก | 2.5 กิโลกรัม |
| พลังงานแบตเตอรี่ | เตือนแบตเตอรี่เมื่อความดันของแบตเตอรี่ต่ํากว่า 9.5V |
| การกันความร้อน | ≥ 100MΩ ระหว่างสายเครื่องมือและกล่องกล่อง |
| ใช้มาตรฐาน | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 |
3รายละเอียดของตัวรับ
| การใช้งาน | การตรวจจับสัญญาณกระแสปริมาณปัจจุบัน; วัดแรงดัน AC |
| พลังงานไฟฟ้า | DC 7.4V แบตเตอรี่ลิตยูมแบบชาร์จใหม่ขนาดใหญ่ อินเตอร์เฟซชาร์จ USB ชาร์จเต็มประมาณ 8 ชั่วโมงในการทํางานต่อเนื่อง |
| ปัจจุบัน | ประมาณ 180mA สูงสุด |
| โหมดการแสดง | 3จอ LCD สีจริง ขนาด.5 นิ้ว ความแรงสัญญาณจอแบบไดนามิก |
| ขนาด | เครื่องรับ: 207mm × 101mm × 45mm |
| แคลมปั่นกระแสยืดหยุ่น: กว้างของสายประมาณ 12.5mm | |
| กว้างภายในโค้ลของคลับปัจจุบันยืดหยุ่น | φ200mm |
|
ความยาวเส้น
|
ความยาวของสายโค้ลยืดหยุ่น: 2m |
| ความยาวของปากกาตารางการทดสอบความดัน: 1m (หนึ่งสําหรับแต่ละสีดําและสีแดง) | |
| ระยะการตรวจจับ | สายโค้ลสามารถตรวจจับสัญญาณกระแทกด้วยความต้านทานวงจร 0 Ω ถึง 2 kΩ |
| ระยะเวลาการทดสอบแรงดัน | AC 0.01V?? 600V ((50Hz/60Hz) |
| ความแม่นยําของการทดสอบความกระชับกําลัง | ± 1% ± 1dgt |
| อัตราการตรวจพบ | ประมาณ 1 วินาที/ครั้ง |
| การปรับผลกําไร | ระดับ 5 กดปุ่มลูกศรซ้ายและขวาเพื่อปรับการปรับขนาดสัญญาณ |
| ความสว่าง LCD | กดปุ่มลูกศรขึ้นและลงเพื่อปรับความสว่างของแสงสว่างหลัง LCD |
| การปิดอัตโนมัติ | หลังจากใช้ไฟประมาณ 15 นาที เครื่องวัดจะปิดตัวเอง เพื่อลดการใช้แบตเตอรี่ |
| ความดันของแบตเตอรี่ | เมื่อความดันของแบตเตอรี่ต่ํากว่า 6.5V ความดันของแบตเตอรี่ต่ําและสัญลักษณ์จะแสดงให้เห็นเพื่อเตือนแบตเตอรี่ที่จะชาร์จ |
| อุณหภูมิการทํางานและความชื้น | -10 ° C ~ 40 ° C; ต่ํากว่า 80% Rh |
| อุณหภูมิและความชื้นในการเก็บรักษา | -10°C-60°C ต่ํากว่า 70% Rh |
| น้ําหนัก | เครื่องรับเครื่อง:370g ((พร้อมแบตเตอรี่) |
| เครื่องกั้นปัจจุบัน:172g | |
| การกันความร้อน | ≥ 100MΩ ระหว่างสายเครื่องมือและกล่องกล่อง |
| ใช้มาตรฐาน | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 |

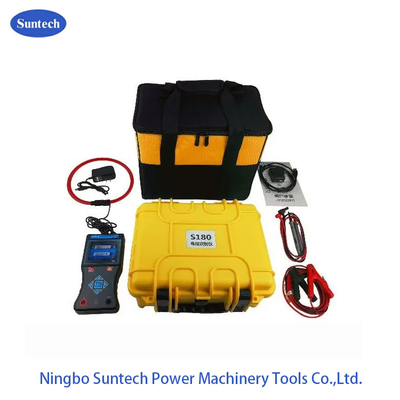

IV การประกอบ
เครื่องส่ง 1 ชุด
เครื่องรับสัญญาณ 1 ชุด
ชุดเครื่องมือ 1 ชุด
เส้นทดสอบ 2 ชิ้น (สีแดงและสีดํา)
เครื่องจับกระแสยืดหยุ่น 1 ชิ้น
เครื่องชาร์จ USB 9 วอล์ท สายชาร์จ 1 ชุด
12เครื่องชาร์จ.6V 1 ชิ้น
7แบตเตอรี่ลิธีਅਮ 4V กลุ่ม 1 (ภายในเครื่องทดสอบ)
11.1V แบตเตอรี่ลิธีਅਮ กลุ่ม 1 (ภายในเครื่องทดสอบ)
คู่มือ บัตรรับประกัน ใบรับรอง 1 ชุด
