บ้าน ผลิตภัณฑ์ฟิวส์คัตเอาท์ไฟฟ้าแรงสูง

อุปกรณ์ทดสอบสายไฟฟ้าความดันสูงความถี่ต่ํามาก Vlf

รายละเอียดสินค้า:

สถานที่กำเนิด:	หนิงโป ประเทศจีน
ชื่อแบรนด์:	Ningbo Suntech Power
ได้รับการรับรอง:	ISO9001
หมายเลขรุ่น:	VLF-80KV/0.1Hz

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	หนึ่งหน่วย
ราคา:	Negotiable
รายละเอียดการบรรจุ:	ส่งออกกล่องไม้มาตรฐานพร้อมรมควันฟรี
เวลาการส่งมอบ:	15-20วันทำการ
เงื่อนไขการชำระเงิน:	T/T
สามารถในการผลิต:	20 ชุด/เดือน

ติดต่อ

รายละเอียดสินค้า

หลักการทดสอบ:	ความถี่ต่ำมาก	การใช้งาน:	AC ทนความกระชับกําลังทดสอบ
วัตถุทดสอบ:	35KV และต่ำกว่าสายเคเบิลและเครื่องกำเนิดไฟฟ้า	ส่วนประกอบ:	คอนโทรลเลอร์, HV Booster, โหลดตัวเก็บประจุชดเชย
ทดสอบความถี่:	0.1เฮิร์ต, 0.05เฮิร์ต, 0.02เฮิร์ต	Max.Test voltage ความดันในการทดสอบ:	0 ~ 80KV
ความแม่นยำ:	± (3% ของขนาดเต็ม +0.5 KV)	แม็กซ์ ทํางาน:	60 นาที
แสงสูง:	เครื่องระบุเคเบิลความถี่ต่ํา 80KV , อุปกรณ์การทดสอบสายไฟฟ้าความดันสูง 0.02Hz , Vlf เครื่องทดสอบเคเบิล

คําอธิบายรายละเอียดของสินค้า

หลักการทดสอบ:	ความถี่ต่ํามาก	การใช้งาน:	AC ทนความกระชับกําลังทดสอบ
วัตถุทดสอบ:	35KV และต่ํากว่า สายเคเบิลและเครื่องผลิต	ส่วนประกอบ:	เครื่องควบคุม, เครื่องขยับไฟฟ้า, เครื่องชดประสานการชดประสาน
ความถี่ของการทดสอบ:	00.1Hz, 0.05Hz, 0.02Hz	Max.Test Voltage: ความดันในการทดสอบ:	0 ~ 80KV
ความแม่นยํา	± (3% ของขนาดเต็ม +0.5 KV)	แม็กซ์ ทํางาน:	60 นาที
ไฮไลท์:	เครื่องตรวจจับสายไฟฟ้าใต้ดิน , เครื่องระบุสายไฟฟ้าความดันสูง

อุปกรณ์การทดสอบสายไฟฟ้าความดันสูงความถี่ต่ํามาก อุปกรณ์การทดสอบการยอมรับ เครื่องทดสอบสายไฟฟ้า VLF

I. การใช้งาน:

ตัวอย่าง VLF-80KV/0.1Hz ได้ถูกออกแบบมาเพื่อดําเนินการในสถานที่ ทนความตึงเครียดการทดสอบด้วยเทคโนโลยีความถี่ต่ํามากสําหรับพลังงานgเครื่องกําเนิดไฟฟ้าหรือ35KV และต่ํากว่าสายไฟฟ้า XLPE. เมื่อเทียบกับ Hipot การทดสอบชุดที่ความถี่ของพลังงานหลัก, VLF HV การทดสอบชุดเพียงต้องการความจุแรงการทดสอบที่เล็กมาก ((ประมาณ 1/500 ในทฤษฎี)ขนาดและน้ําหนักของมันก็ลดลงมาก. โดยเฉพาะการปรากฏของการเฝ้าระวังสามารถค้นพบเครื่องกําเนิดความละเอียดปรากฏการณ์ผิดปกติ เช่น ด้านบนโคโรน่า, การปล่อยและอื่น ๆ

ชุดทดสอบประกอบด้วยกล่องควบคุม 2 เครื่องเสริมระดับ HV คอนเดสเซเตอร์ชําระค่า และไม้ชําระค่ามันทํางานได้ดีมาก.

มันถูกห้ามที่จะเพิ่มความแรงดันโดยไม่มีภาระหรือเชื่อมต่อกับภาระต่อต้าน หากความจุตัวอย่างน้อยกว่า 0.05uF รูปแบบคลื่นผลิตของชุดทดสอบจะแย่คอนเดเซนเตอร์ optional เป็นที่จําเป็นในการเชื่อมต่อ.

จนถึงตอนนี้ชุดทดสอบที่ออกแบบรูปแบบที่แตกต่างกันตามการใช้งานทดสอบความทนทานที่แตกต่างกัน ผ่าน HV บูสเตอร์ จํานวนการตั้งค่าในแต่ละชุด

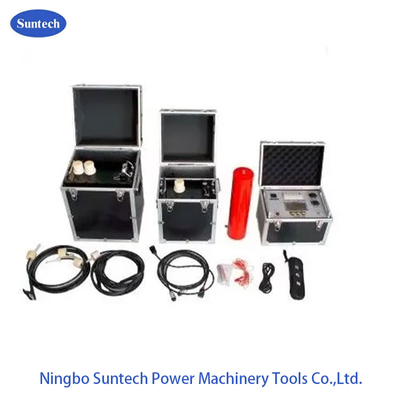

II รายการสินค้าของรุ่นนี้:

สน	คําอธิบาย	จํานวน

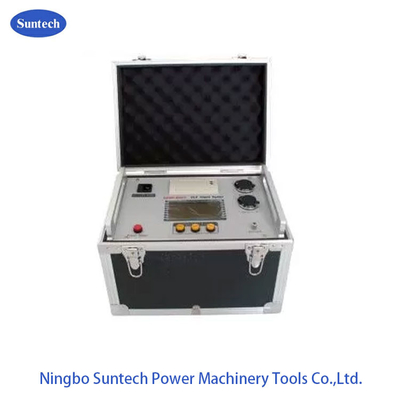

1	หน่วยวัดและควบคุม VLF	1	หน่วย

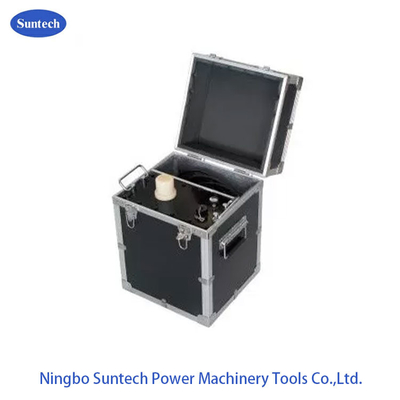

2	50KV HV Booster	1	หน่วย
2	30KV HV Booster	1	หน่วย
3	ไม้บรรจุ	1	หน่วย
4	เครื่องปรับความแรง 0.04μF	1	หน่วย
5	สายทดสอบ HV/สายเชื่อม	1	ชุด
6	สายเคเบิลดิน	1	หน่วย
7	20A ฟิวส์	5	หน่วย
8	กระดาษพิมพ์	2	หน่วย
9	คู่มือ	1	หน่วย
10	รายงานการทดสอบโรงงาน	1	หน่วย

III ลักษณะสินค้า:

การแปลงความถี่อิเล็กทรอนิกส์
ควบคุมโดยไมโครโปรเซสเซอร์

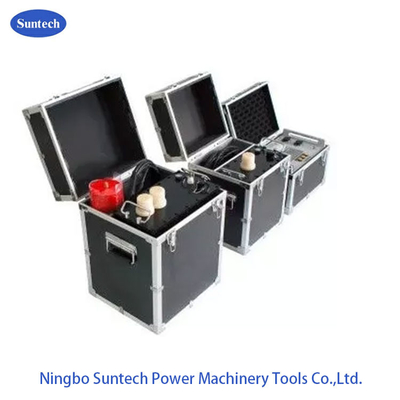

เครื่องกระตุ้น HV สองเครื่อง ออก 90KV ในชุด หรือ 40KV/50KV สําหรับเครื่องเดียว
จอ LCD ขนาดใหญ่
การออกคลื่นไซน์
การป้องกันความแรงเกิน ระยะเวลาการกระทําต่ํากว่า 20ms
การป้องกันกระแสไฟฟ้าเกินระดับทั้งด้านเข้าและด้านออก เวลาการกระทําต่ํากว่า 20ms
รูปแบบกระแสไฟฟ้าออก / กระแสความแรงกดดันคือตัวอย่างที่ฝั่งความแรงกดสูงโดยตรง
HV Current Limiting Resistor ภายใน
เครื่องพิมพ์ขนาดเล็กภายใน
ความดันออกจะไม่ได้ถูกส่งผลกระทบโดยกระแสความจุในระหว่างการทดสอบ เนื่องจากการออกแบบการตอบสนองลบในวงจรปิด

VI. ตัวแบบและช่วงทดสอบที่ไม่จํากัด

รุ่น	ความดันสูงสุด	ระยะการวัด	น้ําหนัก	ระยะของวัตถุทดสอบ
VLF-30	30KV	0.1Hz ≤ 1.1μF	เครื่องควบคุม: 4 kg เครื่องกระตุ้น: 25 กิโลกรัม ขนาด: LWH 323174323	ความกระชับกําลัง 10KV และต่ํากว่า สายเคเบิล เครื่องผลิตไฟฟ้า
		00.05Hz ≤ 2.2μF
		00.02Hz ≤ 5.5μF
VLF-50	50KV	0.1Hz ≤ 1.1μF	เครื่องควบคุม: 6 kg เครื่องกระตุ้น: 45 กิโลกรัม ขนาด: LWH 357210365	15.75KV และต่ํากว่าความแรงดัน สายเคเบิล เครื่องผลิตไฟฟ้า
		00.05Hz ≤ 2.2μF
		00.02Hz ≤ 5.5μF
VLF-60	60KV	0.1Hz ≤ 1.1μF	เครื่องควบคุม: 6 kg เครื่องกระตุ้น: 50 kg ขนาด: LWH 357220370	18KV และต่ํากว่าความกระตุ้น สายเคเบิล เครื่องผลิตไฟฟ้า
		00.05Hz ≤ 2.2μF
		00.02Hz ≤ 5.5μF
VLF- 80	80KV	0.1Hz ≤ 1.1μF	เครื่องควบคุม: 8 kg เครื่องกระตุ้น: 90 kg ขนาด: LWH 357240390	ความดัน 35KV และต่ํากว่า สายเคเบิล เครื่องผลิตไฟฟ้า

V.รูปเชื่อมต่อการทดสอบ

1สําหรับสายไฟฟ้า XLPE ต่ํากว่าความกระชับกําลังทดสอบ 80KV

Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 0

2สําหรับสเตตอเตอร์เจเนอเรตเตอร์ต่ํากว่า 50KV ความแรงดันการทดสอบ
Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 1

VI.การเลือกรุ่นทดสอบ

1สําหรับการทดสอบเคเบิล

สูตรแรงดันสูงสุดในการทดสอบ: Umax=3U₀,

ยู₀=ความดันเฉพาะระยะเดียวของสายไฟฟ้า

เวลาทดสอบ: 60 นาที

2สําหรับสเตาเตอร์เจเนอเรเตอร์

ยู_{การทดสอบ}=1.414*βKU₀,

ยู_{การทดสอบ}---- ความดันทดสอบสูงสุด 0.1Hz (kV)

β------- 0.1Hz และ 50Hz พันธมิตรเทียบเทียบความแรงดัน โดยปกติจะใช้ 12;

ค -- -- ปกติใช้ 1.3 ต่อ 15โดยทั่วไปใช้ 1.5;

Uo----- การล่อสเตาเตอร์ของเครื่องกําเนิด ความดันเฉพาะ (kV)
