ชุดทดสอบความแรงดันแบบพกพาแบบสลับความถี่
I. การใช้สินค้า:
อุปกรณ์การทดสอบความสอดคล้องลําดับความถี่แปรแบบพกพา FKTF มีเป้าหมายหลักในการทดสอบความแรงดัน AC สําหรับอุปกรณ์ไฟฟ้าและระบบไฟฟ้าที่ต่ํากว่า 110kvเครื่องปฏิกิริยาและแปลงความตื่นเต้นใช้แบบแห้ง epoxy resin เติม, ขนาดเล็กและน้ําหนักเบาสะดวกสําหรับการเคลื่อนที่สนาม, ซีรีย์หรือการประกอบคู่มีให้เลือก ซึ่งสามารถตอบสนองความต้องการการทดสอบไม่เพียงแค่ของแปลง, GIS,อินดูคเตอร์และบัสชิ้งกันและกัน แต่ยังเป็นของสายไฟฟ้าที่ต่ํากว่า 110kv
II. วัตถุที่ใช้ได้
III ส่วนประกอบหลัก
VI. ข้อมูลเทคนิคทั่วไป

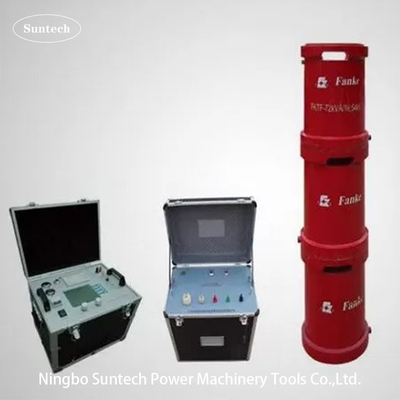

V. ส่วนประกอบหลัก ((FKTF-108KVA/27KV, 54KV, 108KV ชุดทดสอบเช่น)
| SN สาธารณรัฐ | ชื่อส่วนประกอบ | ประเภทและรายละเอียด | กรณีนี้ | น้ําหนักแต่ละตัว | ทุกมิติ |
| 1 | พลังงานความถี่แปร | FKVF-5kW/380V | 1 ชิ้น | 35กิโลกรัม | 450*450*500 มม. |
| 2 | เครื่องแปลงกระตุ้น | CQSB ((J) -5kVA/1.25KV,5KV | 1 ชิ้น | 35กิโลกรัม | 450*350*450 มิลลิเมตร |
| 3 | หน่วยทดสอบเสียงเสียง HV | CHX ((kf) -27kVA/27kV | 4 ชิ้น | 42 กิโลกรัม | D350*H400mm |
| 4 | เครื่องแยกความจุ | TRF-110kV/1000pF | 1 ชุด | 10 กิโลกรัม | D150*H850mm |
| 5 | อุปกรณ์เสริมการทดสอบพิเศษ | 1 ชุด |
VI. การเชื่อมโยงหลักการทดสอบ:
VF: แหล่งพลังงานความถี่แปร T: เครื่องแปลงความตื่นเต้น
L: เครื่องปฏิกิริยาทดสอบ Cx: อุปกรณ์ที่ทดสอบ MOA1: เครื่องหยุดสายฟ้า
C1,C2: เครื่องแยกความดัน ((C1 เป็นแขนความดันสูง,C2 เป็นแขนความดันต่ํา))
VII แผ่นซอฟต์แวร์การวัดและควบคุมหลัก
หมายเหตุ: นี้คือแพเนลโปรแกรมก่อนการเริ่มต้นการทดสอบสําหรับการตั้งค่าปารามิเตอร์
VIII.อุปกรณ์เสริม
IX รูปแบบอื่น ๆ แบบเลือก
1สําหรับการทดสอบ GIS บนสถานที่
| รุ่น | ความดันเฉพาะ | ปัจจุบันการออกระดับ | อัตราการผลิต |
การใช้งาน (เริ่มจาก 45Hz) |
| CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | สําหรับ 72.5KV และต่ํากว่า GIS |
| CHX-270KVA/135KV | 27KV*5 | 1A | 135KVA | สําหรับ 72.5KV และต่ํากว่า GIS |
| CHX-216KVA/216KV | 27KV*8 | 1A | 216KVA | สําหรับ 123KV และต่ํากว่า GIS |
| CHX-270KVA/270KV | 27KV*10 | 1A | 270KVA | สําหรับ 145KV และต่ํากว่า GIS |
| CHX-275KVA/275KV | 275KV | 2A | 275KVA | สําหรับ 170KV และต่ํากว่า GIS |
| ความต้องการพิเศษสามารถทําตามสั่ง | ||||
2สําหรับการทดสอบในสถานที่ของเคเบิล XLPE 45KV
| รุ่น | ความดันเฉพาะ | ปัจจุบันการออกระดับ | อัตราการผลิต | การใช้งานสูงสุด |
| CHX-108/54 | 54KV | 2A | 108KVA | สายไฟฟ้า 45kV≤1km |
| CHX-216/54 | 54KV | 4A | 216KVA | สายไฟฟ้า 45kV≤2km |
| CHX-324/54 | 54KV | 6A | 324KVA | สาย 45kV≤3km |
| CHX-432/54 | 54KV | 8A | 432KVA | สาย 45kV≤4km |
| CHX-540/54 | 54KV | 10A | 540KVA | สายไฟฟ้า 45kV≤5km |
| CHX-1080/54 | 54KV | 20A | 1080KVA | สายไฟฟ้า 45kV≤10km |
| ความต้องการพิเศษสามารถทําตามสั่ง | ||||
3สําหรับการทดสอบในสถานที่ของสายไฟฟ้า XLPE ขนาด 66KV
| รุ่น | ความดันเฉพาะ | ปัจจุบันการออกระดับ | อัตราการผลิต | การใช้งานสูงสุด |
| CHX-160/80 | 80KV | 2A | 160KVA | สายไฟฟ้า 66kV≤0.5km |
| CHX-320/80 | 80KV | 4A | 320KVA | สายไฟฟ้า 66kV≤1km |
| CHX-640/80 | 80KV | 8A | 640KVA | สายไฟฟ้า 66kV≤2km |
| CHX-960/80 | 80KV | 12A | 960KVA | สายไฟฟ้า 66kV≤3km |
| CHX-1280/80 | 80KV | 16A | 1280KVA | สายไฟฟ้า 66kV≤4km |
| CHX-1600/80 | 80KV | 20A | 1600KVA | สายไฟฟ้า 66kV≤5km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | สายไฟฟ้า 66kV≤10km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | สายไฟฟ้า 66kV≤20km |
| ความต้องการพิเศษสามารถทําตามสั่ง | ||||
X. ตารางมาตรฐานการทดสอบความละเอียดในสถานที่จาก IEC 60840:2011 สําหรับสายไฟฟ้า XLPE
