AC Resonant Test Set อุปกรณ์ทดสอบสายไฟฟ้าความดันสูง AC ทนความดัน
I. การใช้งาน:
ชุดทดสอบเสียงเสียงเสียง AC คืออุปกรณ์ทดสอบสายไฟฟ้าความดันสูงสําหรับความดันทนทานที่ใช้, ซึ่งสามารถแบ่งออกเป็นระบบทดสอบเสียงเสียงเสียงความถี่แปรและความดึงดูดแปรคนแรกถูกปรับให้เสียงสอดคล้องโดยการควบคุมความถี่การทดสอบ และคนสุดท้ายคือโดยการปรับความถี่รูปแบบการควบคุมที่แตกต่างกันนําไปสู่เป้าหมายเดียวกัน, นั่นคือ การออกกําลังความจุขนาดใหญ่บนวัตถุการทดสอบสามารถได้รับโดยการใส่ปั๊มพลังงานขนาดเล็ก
สําหรับวัตถุทดสอบความจุขนาดใหญ่ เช่น สายเคเบิล XLPE HVความยากลําบากที่ใหญ่ที่สุดในการนํามาใช้ความถี่ของพลังงานหรือความถี่ของพลังงานการเข้าใกล้ ความถี่ของแรงดัน AC ทนกับการทดสอบการยอมรับสําหรับสายไฟฟ้าแยก XLPEตัวอย่างเช่น การให้สายไฟฟ้าขนาด 630mm2, 110kV XLPE มีความจุ 0.188uF/kM ปารามิเตอร์การทดสอบของแต่ละสายไฟฟ้าคือ 2.9MVA/128kV/22.7A หากความยาวของสายไฟฟ้า 3 กม.จากนั้นก็มีข้อสรุปว่ามันเป็นไปไม่ได้ที่จะทําการทดสอบสนามในวิธีการดั้งเดิม แต่ในระบบทดสอบระดับความถี่แปรและมีปัจจัยคุณภาพสูง (Q), ความจุที่ต้องการของปั๊มพลังงานเข้าคือ 1/Q ของพลังงานการทดสอบ, ดังนั้นการลดขนาดและน้ําหนักของอุปกรณ์การทดสอบที่น่าสนใจ, เหมาะสําหรับการทดสอบสนาม.
บริษัท Fanke มีประสบการณ์การผลิตหลายปีในชนิดนี้ของอุปกรณ์การทดสอบความต้องการในการทดสอบของลูกค้าต่าง ๆ, รวมถึงบริการ OEM ส่วนประกอบของชุดยังสามารถสั่งได้แยก
II. ส่วนประกอบหลักของ ชุดทดสอบเสียงเสียง AC ด้วยความถี่ที่เปลี่ยนแปลง
1. เครื่องแปลงแยก

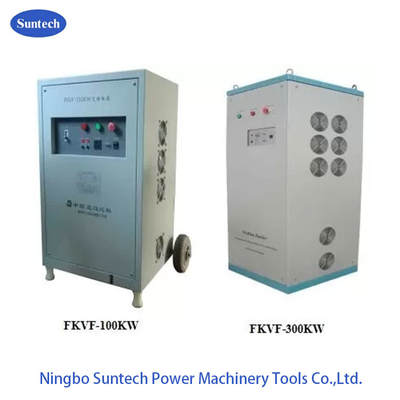

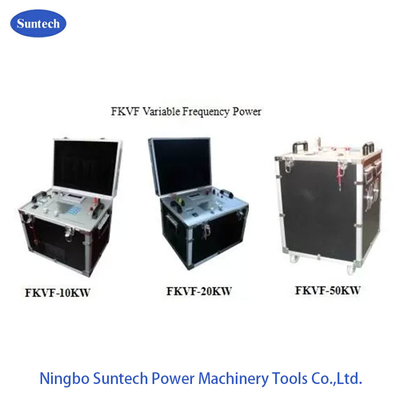

2แหล่งพลังงานความถี่แปร
3เครื่องแปลงความตื่นเต้น

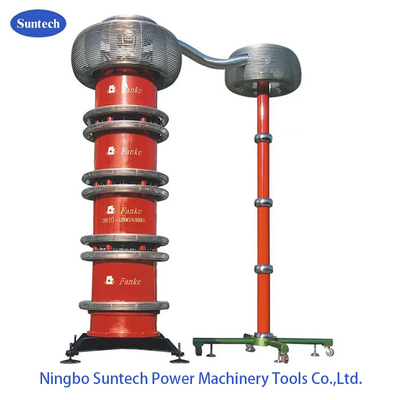

4. กลุ่มฮีวีรีอคเตอร์ทดสอบ(อัตราการระตุ้นเสียง)
5. เครื่องแยกแรงดัน
6. ส่วนที่เลือก
6.1 เครื่องปรับอัตราภาระ
6.2 เครื่องผลักดันปิดความอ่อนแอ HV
หมายเหตุ:
1) คอนเดเซนเตอร์ภาระสามารถเป็นตัวเลือกเมื่อสายภาระขนาดเล็กจะเทสหรือต้องการภาระแบบแอนาล็อกเพื่อควบคุมความถี่การทดสอบ
2) ระบบปฏิกิริยาทดสอบสามารถผลิตเป็น 130KV,150KV,155KV,200KV, 250KV, 300KV, 350KV, 400KV สําหรับแต่ละชิ้นระดับความดันตามขอบเขตของวัตถุที่ทดสอบที่แตกต่างกันหรือลูกค้า requried.กระแสไฟฟ้าระดับชื่อของตัวประกอบไฟฟ้า HV แต่ละตัวสามารถเป็น 1 ~ 5A10A 15A 20A 25A 30A
VF: แหล่งพลังงานความถี่แปร ซึ่งเป็นส่วนควบคุมและวัดในวงจรทดสอบ
T: เครื่องแปลงความตื่นเต้นที่ให้ความกระชับกําลังตื่นเต้นสําหรับ HV ผังทดสอบ
L: หน่วยปฏิกิริยาการทดสอบซึ่งเป็นความดึงดูดเสียงในวงจร LC และผลิตแรงดันการทดสอบ
Cx: อุปกรณ์ที่ทดสอบ
MOA1: ป้องกันสายฟ้าคือส่วนป้องกันบนเครื่องแปลงความตื่นเต้น
C1,C2: เครื่องแยกความดัน ((C1 คือแขนความดันสูง,C2 คือแขนความดันต่ํา) ซึ่งเป็นส่วนในการวัดความดัน HV
III ระยะวัตถุทดสอบที่ใช้
ข้อดีและลักษณะ:
ตัวเลขการทดสอบสนาม

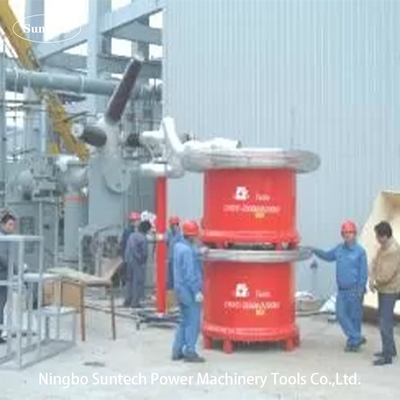

หมายเหตุ: 750KV / 5A AC การทดสอบเสียงดังชุดกับความถี่แปรจาก Fanke ความดันสูงถูกดําเนินการทนความดันบน 500KV สับสเตชั่นพลังงาน
