Name: ชุดทดสอบความแรงดันสูง AC ความถี่แปรต่อรองสําหรับสายไฟฟ้า HV XLPE ยาว
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CHX-9000KVA/150KV,300KV,450KV
Price: 285,715.00 USD
Availability: InStock

คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง

คุณสมบัติ

ข้อมูลจำเพาะ

หลักการทดสอบ: วงจรเสียงระดับความถี่แปร

ความจุสูงสุด: 9000KVA

ทดสอบความถี่: 20-300Hz

ทดสอบความแม่นยำ: ไม่น้อยกว่า 1.5%

มาตรฐานการทดสอบ: IEC 60060-1:2010; IEC 60840:2011 และ IEC 62067:2011 สำหรับสาย XLPE

การใช้งาน: AC ทนความกระชับกําลังทดสอบ

Max.Voltage: 150KV,300KV,450KV

รอบหน้าที่: 60 มิ้นท์

พิเศษสำหรับ: การทดสอบนอกสถานที่สำหรับสายเคเบิล HV XLPE ยาวและ GIS

การใช้งาน: สายการก่อสร้าง

ระยะทางอาร์ค: 350มม

ความสามารถในการทำลาย: 10kA

ระยะทางที่คืบคลาน: 500มม

คะแนนปัจจุบัน: 100A

ความถี่: 50-60เฮิร์ต

ความแข็งแรงเชิงกล: ≥10KN

OEM: มี

ระยะอุณหภูมิการทํางาน: -40°C ถึง 85°C

จัดอันดับปัจจุบัน: 100A

ความดันเฉพาะ: 33KV

มาตรฐานความปลอดภัย: IEC60282-2

มาตรฐาน: IEC 60282-1

โครงสร้าง: แนวตั้ง

ประเภท: กลางแจ้ง

เน้น:

ชุดการทดสอบความดันสูงแบบ Resonant Ac

ระบบการทดสอบเสียงสะท้อนของเคเบิล HV XLPE

9000KVA เครื่องทดสอบสายไฟฟ้าความดันสูง

ข้อมูลพื้นฐาน

สถานที่กำเนิด: หนิงโป ประเทศจีน

ชื่อแบรนด์: Ningbo Suntech Power

ได้รับการรับรอง: ISO9001

หมายเลขรุ่น: CHX-9000KVA/150KV,300KV,450KV

การชำระเงิน

รายละเอียดการบรรจุ: ส่งออกกล่องไม้มาตรฐานพร้อมรมควันฟรี

เวลาการส่งมอบ: 75 ~ 90 วันทำการ

เงื่อนไขการชำระเงิน: L/C, T/T

สามารถในการผลิต: 10 ชุด / 3 เดือน

คลังภาพ

ชุดทดสอบความแรงดันสูง AC ความถี่แปรต่อรองสําหรับสายไฟฟ้า HV XLPE ยาว

รายละเอียดสินค้า

ชุดทดสอบความแรงดันความถี่ระดับความถี่ที่เปลี่ยนแปลงสําหรับสายไฟฟ้า HV XLPE ยาว

I.การใช้งาน

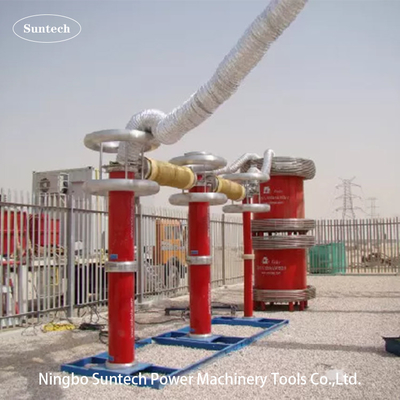

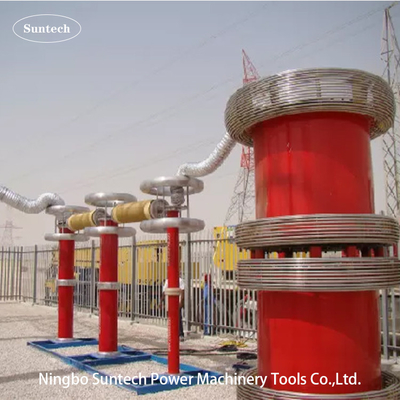

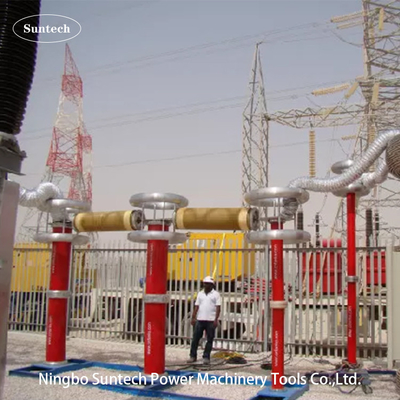

ตัวแบบชุดทดสอบนี้ CHX-9000KVA/150KV,300KV450KV ได้ถูกออกแบบมาสําหรับ 132kV ~ 400KV ระดับความยาว XLPE สายเคเบิลในสถานที่ AC hpot การทดสอบและ 362KV และต่ํากว่าระดับ GIS ในสถานที่ AC hypot การทดสอบด้วยเทคโนโลยีวงจรเสียงความถี่แปร; ความดันการทดสอบสูงสุดไม่เกิน 150KV,300KV,450KV ผ่านตัวประกอบการทดสอบกระบอกในแนวขนานหรือในสายเชื่อมต่อลําดับ; ความถี่การทดสอบสามารถจาก 20-300Hz;ระยะเวลาทํางานไม่เกิน 60 นาที.

ผ่านปฏิกิริยาทดสอบโมดูลถูกใช้ในคู่หรือใน seires, รุ่นชุดทดสอบ CHX-9000KVA/150KV,300KV,450KVยังสามารถดําเนินการในสถานที่ต่อไปนี้ AC hypot การทดสอบ:

1.1 ไม่เกิน 150KV และ 60A สําหรับสายไฟฟ้า XLPE ระยะไกลที่มีความแรงไม่เกิน U₀= 87KV

1.2 ไม่เกิน 300KV และ 40A สําหรับสายไฟฟ้า XLPE ระยะไกลที่มีความแรงไม่เกิน U₀= 160KV;

170KV และต่ํากว่าชั้น GIS

1.3 ไม่เกิน 450KV และ 20A สําหรับสายไฟฟ้า XLPE ระยะไกลที่มีความแรงไม่เกิน U₀= 230KV;

362KV และต่ํากว่าชั้น GIS

จนถึงตอนนี้ these designed test set can form many different serialized model according to different HV or UHV withstand test applications through test reactors in series or in parallel connection and number of configurations in each setรูปแบบที่คล้ายกันสามารถดูข้อ 9 รูปแบบประเภทอื่น

II ส่วนประกอบหลัก

SN สาธารณรัฐ	ชื่อส่วนประกอบ	ประเภทและรายละเอียด	กรณีนี้	น้ําหนักแต่ละตัว	ทุกมิติ
1	พลังงานพลังงานความถี่แปร	FKVF-300kW/380V	1 ชิ้น	280 กิโลกรัม	7507001200 มิลลิเมตร
2	เครื่องแปลงกระตุ้น	CQSB ((J) 300kVA	1 ชิ้น	3000กิโลกรัม	950850900 มิลลิเมตร
3	หน่วยทดสอบเสียงเสียง HV	CHX ((kf) - 3000kVA/150kV	3 ชิ้น	4500กิโลกรัม	D1200*H1250 มิลลิเมตร
4	เครื่องแยกความจุ	TRF-450kV/1000pF	1 ชุด	275 กิโลกรัม	D250*H2850mm
5	อุปกรณ์เสริมการทดสอบพิเศษ		1 ชุด

หมายเหตุ:1คอนเดซันเตอร์ภาระสามารถเป็นตัวเลือกเมื่อสายภาระขนาดเล็กกําลังเทสหรือต้องการภาระแบบแอนาล็อกเพื่อควบคุมความถี่การทดสอบ

2.ตัวประกอบการทดสอบสามารถผลิตให้เป็น 130KV,150KV,155KV,200KV, 250KV, 300KV, 350KV, 400KV สําหรับแต่ละชิ้นระดับความดันตามขอบเขตของวัตถุทดสอบที่แตกต่างกันหรือลูกค้าต้องการ.กระแสไฟฟ้าระดับชื่อของตัวประกอบไฟฟ้า HV แต่ละตัวสามารถเป็น 1 ~ 5A10A 15A 20A 25A 30A

III ภาพหลักการทดสอบ:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: แหล่งพลังงานความถี่แปร ซึ่งเป็นส่วนควบคุมและวัดในวงจรทดสอบ

T: เครื่องแปลงความตื่นเต้นที่ให้ความกระชับกําลังตื่นเต้นสําหรับ HV ผังทดสอบ
L: หน่วยปฏิกิริยาการทดสอบซึ่งเป็นความดึงดูดเสียงในวงจร LC และผลิตแรงดันการทดสอบ

Cx: อุปกรณ์ที่ทดสอบ

MOA1: ป้องกันสายฟ้าคือส่วนป้องกันบนเครื่องแปลงความตื่นเต้น
C1,C2: เครื่องแยกความดัน ((C1 คือแขนความดันสูง,C2 คือแขนความดันต่ํา) ซึ่งเป็นส่วนในการวัดความดัน HV

IV. ข้อมูลเทคนิคทั่วไป:

รูปแบบการทดสอบระบบ: รีซอนันต์แบบชุดที่มีความถี่แปร
รูปแบบระบบ: CHX-9000KVA/150KV,300KV,450KV
แหล่งไฟฟ้าเข้า: 380±10% ((สามเฟส) 50Hz/60Hz
จํานวนเซลล์ทดสอบ HV: 3 ชิ้น
อัตรากําลังการออก: 9000kVA
ความแรงออกระดับ 150KV,300KV,450KV
ความดันการทดสอบสูงสุด: ไม่เกิน 150KV,300KV,450KV
กระแสออกระดับชื่อ: 20A / ชิ้นเดียวหรือในชุด;60A ในแนวขนาน
ระยะความถี่: 20Hz-300Hz
Output Resonance voltage waveform: sine wave รูปแบบคลื่นของความกระชับกําลังเสียง
THD ของรูปคลื่นออก: ≤ 1%
ระดับการปิด: ต่ํากว่า 1.1 ครั้งและรักษา 1 นาที, ปกติ
วงจรทํางาน: 60 นาทีในสภาพทํางานที่ต่ํากว่าปัจจุบัน
ค่าประสิทธิภาพของชุดทดสอบเอง: Q≥60
การเพิ่มอุณหภูมิ: ต่ํากว่า 65K ภายใต้กระแสการทํางาน 60 นาที
ระดับเสียง: ไม่เกิน 70B
โครงสร้างปฏิกิริยา: ประเภทน้ํามันท่วม, ประเภทกระบอกหลอด epoxy;

V. แพนเอลซอฟต์แวร์การวัดและควบคุมหลัก ดังนี้:

Portable Variable Frequency Resonant Withstand Voltage Test Set
หมายเหตุ: รูปนี้คือแผ่นแสดงภาพในการตั้งค่าปารามิเตอร์การทดสอบ ขั้นตอนจากเครื่องควบคุมและเครื่องวัด

VI.อุปกรณ์เสริม

กล่องอุปกรณ์เสริมสําหรับอุปกรณ์เสริมในการเก็บ
สายไฟเข้าของแหล่งพลังงาน
สายไฟออกของแหล่งพลังงาน
สายไฟออกของเครื่องแปลงกระตุ้น
สายเชื่อมโลกระบบ
สายเคเบิลขนานของตัวประกอบ
สายวัด HV (สายส่งสัญญาณของเครื่องแยกความแรง)
สายออก HV ((reactor to divide,divider to test object)
ฐานรองรับสําหรับเครื่องแยก
แหวนโคโรน่าสําหรับปฏิกิริยาทดสอบและเครื่องแยก
มีรายงานการทดสอบสุดท้าย, ใบรับรองคุณภาพ, คู่มือการใช้งานและรายการบรรจุ

VII รุ่นประเภทอื่น

1 รูปแบบแบบเลือกสําหรับสายไฟฟ้า XLPE ระดับ 132KV ในการทดสอบความตึงเครียดในสถานที่

รุ่น	ความดันเฉพาะ	ปัจจุบันการออกระดับ	อัตราการผลิต	การใช้งานสูงสุด
CHX-775KVA/155KV	155KV	5A	775KVA	สายไฟฟ้า 132kV≤1km
CHX-1550KVA/155KV	155KV	10A	1550KVA	สายไฟฟ้า 132kV≤2km
CHX-2325KVA/155KV	155KV	15A	2325KVA	สายไฟฟ้า 132kV≤3km
CHX-3100KVA/155KV	155KV	20A	3100KVA	สายไฟฟ้า 132kV≤4km
CHX-3875KVA/155KV	155KV	25A	3875KVA	สายไฟฟ้า 132kV≤5km
CHX-7750KVA/155KV	155KV	50A	7750KVA	สายไฟฟ้า 132kV≤10km
CHX-12400KVA/155KV	155KV	80A	12400KVA	สายไฟฟ้า 132kV≤16km
CHX-15500KVA/155KV	155KV	100A	15500KVA	สายไฟฟ้า 132kV≤20km
ความต้องการพิเศษสามารถทําตามสั่ง

หมายเหตุ: ระดับความกระชับกระชับของเคเบิลที่ทดสอบ ≤ 132kV, 0.25uF/km

2 รูปแบบแบบเลือกสําหรับสายไฟฟ้า XLPE ประเภท 230KV การทดสอบความตึงเครียดในสถานที่

รุ่น	ความดันเฉพาะ	ปัจจุบันการออกระดับ	อัตราการผลิต	การใช้งานสูงสุด
CHX-2020KVA/255KV	255KV	8A	2020KVA	สายไฟฟ้า 220~230kV≤1km
CHX-4080KVA/255KV	255KV	16A	4080KVA	สายไฟฟ้า 220~230kV≤2km
CHX-6120KVA/255KV	255KV	24A	6120KVA	สายไฟฟ้า 220~230kV≤3km
CHX--8160KVA/255KV	255KV	32A	8160KVA	สายไฟฟ้า 220~230kV≤4km
CHX--10200KVA/255KV	255KV	40A	10200KVA	สายไฟฟ้า 220~230kV≤5km
CHX--20400KVA/255KV	255KV	80A	20400KVA	สายไฟฟ้า 220~230kV≤10km
CHX--25500KVA/255KV	255KV	100A	25500KVA	สายไฟฟ้า 220 ~ 275kV≤12.5km
ความต้องการพิเศษสามารถทําตามสั่ง

หมายเหตุ: หมวดความกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ

3 รูปแบบแบบเลือกสําหรับสายไฟฟ้า XLPE ระดับ 330KV ในการทดสอบความกระชับกําลังในสถานที่

รุ่น	ความดันเฉพาะ	ปัจจุบันการออกระดับ	อัตราการผลิต	การใช้งานสูงสุด
CHX-3500KVA/350KV	350KV	10A	3500KVA	สายไฟฟ้า 330kV≤1km
CHX-7000KVA/350KV	350KV	20A	7000KVA	สายไฟฟ้า 330kV≤2km
CHX-10500KVA/350KV	350KV	30A	10500KVA	สายไฟฟ้า 330kV≤3km
CHX-14000KVA/350KV	350KV	40A	14000KVA	สายไฟฟ้า 330kV≤4km
CHX-21000KVA/350KV	350KV	60A	21000KVA	สายไฟฟ้า 330kV≤5km
CHX-28000KVA/350KV	350KV	80A	28000KVA	สายไฟฟ้า 330kV≤10km
ความต้องการพิเศษสามารถทําตามสั่ง

หมายเหตุ: ระดับความกระตุ้นของเคเบิลที่ทดสอบ ≤ 330kV, 0.25uF/km

4 แบบอื่นที่ไม่จําเป็นสําหรับสายไฟฟ้า XLPE ยาว ทนกับการทดสอบความกระชับกําลังในสถานที่

รุ่น	ความดันเฉพาะ	ปัจจุบันการออกระดับ	อัตราการผลิต	การใช้งาน (เริ่มจาก 20Hz)
CHX-2600KVA/130KV	130KV	10A,20A	1300KVA	สําหรับ U₀= 64KV และต่ํากว่าเคเบิล
CHX-3000KVA/150KV	150KV	10A, 20A	3000KVA	สําหรับ U₀= 87KV และต่ํากว่าเคเบิล
CHX-10000KVA/250KV	250KV	20A, 40A	10000KVA	สําหรับ U₀= 127KV และต่ํากว่าสายไฟฟ้า
CHX-20000KVA/250KV	250KV	20A, 80A	20000KVA	สําหรับ U₀= 127KV และต่ํากว่าสายไฟฟ้า
CHX-21000KVA/350KV	350KV	20A, 60A	21000KVA	สําหรับ U₀= 230KV และต่ํากว่าสาย
CHX-42000KVA/350KV	350KV	20A, 80A	42000KVA	สําหรับ U₀= 230KV และต่ํากว่าสาย
ความต้องการพิเศษสามารถทําตามสั่ง

หมายเหตุ: ความดันทดสอบสายไฟฟ้า XLPE ถือว่า 1.7U₀

5 รูปแบบแบบเลือกสําหรับสายไฟฟ้าประเภท HV หรือ EHV และ GISการทดสอบอัตราแลกเปลี่ยนอากาศในสถานที่

Mโดเดล	ความดันเฉพาะ	ปัจจุบันการออกระดับ	อัตราการผลิต	การใช้งาน (เริ่มจาก 20Hz)
CHX-2600KVA/130KV,260KV	130KV,260KV	20A@130KV	2600KVA	สําหรับ U₀=สายไฟ 64KV สําหรับ GIS ประเภท 72.5KV
		10A@260KV		สําหรับ U₀=สายไฟฟ้า 127KV สําหรับ GIS ระดับ 145KV
CHX-9000KVA/150KV,300KV	150KV,300KV	60A@150KV	9000KVA	สําหรับ U₀=สายไฟ 87KV สําหรับ GIS ประเภท 72.5KV
		30A@300KV		สําหรับ U₀=สายไฟ 160KV สําหรับ GIS ระดับ 170KV
CHX-10000KVA/250KV,500KV	250KV,500KV	40A@250KV	10000KVA	สําหรับ U₀=สายไฟฟ้า 127KV สําหรับ GIS ระดับ 145KV
		20A@500KV		สําหรับ U₀=สายไฟฟ้า 290KV สําหรับ GIS ประเภท 362KV
CHX-20000KVA/250KV,500KV	250KV,500KV	80A@250KV	20000KVA	สําหรับ U₀=สายไฟฟ้า 127KV สําหรับ GIS ระดับ 145KV
		40A@500KV		สําหรับ U₀=สายไฟฟ้า 290KV สําหรับ GIS ประเภท 362KV
CHX-21000KVA/350KV,700KV	350KV,700KV	60A@350KV	21000KVA	สําหรับ U₀=สาย 190KV สําหรับ GIS ระดับ 170KV
		30A@700KV		สําหรับ U₀=สายไฟฟ้า 290KV สําหรับ GIS ระดับ 550KV
ความต้องการพิเศษสามารถทําตามสั่ง

VIII ตารางมาตรฐานการทดสอบในสถานที่จาก IEC 60840:2011 และ IEC 62067:2011 สําหรับสายไฟฟ้า XLPE

Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable 2

Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable 3

IX. ตารางมาตรฐานการทดสอบความละเอียดในสถานที่จาก IEC 62271-203:2011 สําหรับ HV GIS

Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable 4
