เครื่องหาระยะห่างความผิดพลาดของสายไฟฟ้าใต้ดิน เครื่องตรวจสอบความผิดพลาดของสายไฟฟ้ากระจาย 8G Storage

เครื่องหาระยะทางสายไฟฟ้าใต้ดินและสายไฟฟ้าที่ผิดพลาด เครื่องตรวจสอบความผิดพลาดสายไฟฟ้า

I. การใช้งาน:

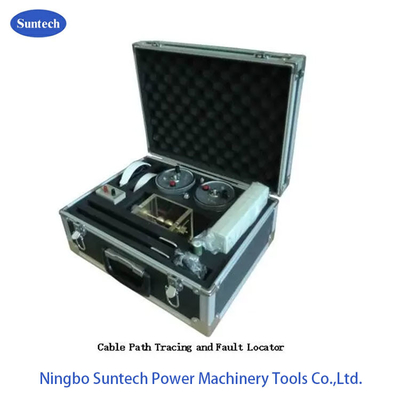

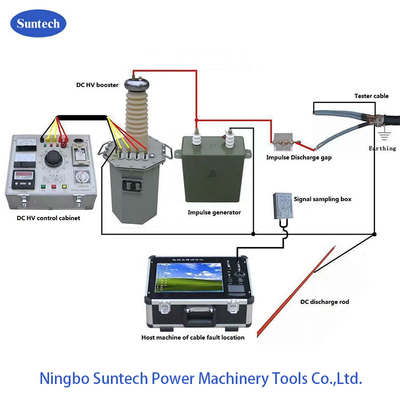

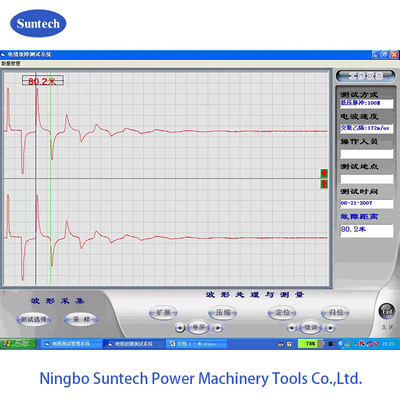

FKDL2000 เครื่องตรวจหาระยะความไกลของสายเคเบิล เป็นเครื่องทดสอบที่บูรณาการ ซึ่งประกอบด้วยเครื่องรับทดสอบตรวจหาความผิดพลาด เครื่องกําเนิดสัญญาณติดตามเส้นทางสายเคเบิลเครื่องรับสัญญาณติดตามเส้นทางเคเบิล และเครื่องหาความผิดพลาดเคเบิล, ฯลฯ เครื่องโฮสต์ รวมถึงคอมพิวเตอร์อินเทกรีต เครื่องผลิตแรงดันความดันต่ํา และเครื่องประมวลข้อมูลใช้ในการทดสอบระยะทางความผิดพลาดและวัดความยาวของสายไฟฟ้าและความเร็วการกระจายคลื่นในสายไฟฟ้า.สัญญาณคลื่นไซนัสที่มีความถี่ 30KHz และปริมาตรสูงสุดของ 30V ผลิตโดยเครื่องกําเนิดสัญญาณเส้นทางถูกใช้ในการหาเส้นทางของเคเบิล เครื่องรับสัญญาณเส้นทางถูกใช้ในการรับเส้นทางสัญญาณและใช้เพื่อหาสายไฟฟ้า louding และประมาณความลึกการฝังถังสายไฟฟ้าเครื่องหาความผิดพลาดใช้สําหรับตําแหน่งความผิดพลาดที่แม่นยําวิธีการตรวจจับของมีสามชนิดของวิธีการกระตุ้น LV, วิธีการกระตุ้น HV แฟลช-อเวอร์, วิธีการกระตุ้นหลายส่วนเป็นตัวเลือกคือ DC เครื่องกระตุ้นความดันสูงและตู้ควบคุมซึ่งใช้สําหรับการให้ความแรงดันการพัง เพื่อเพิ่มความหนาแน่นที่เสียหายและซ่อมแซมง่าย.

รายการอุปกรณ์ทดสอบบูรณาการสามารถทดสอบความผิดพลาดของสายไฟฟ้าในระดับความแรงกดต่ํากว่า 35KV สามารถทดสอบความผิดพลาดของสายไฟฟ้าของส่วนสายไฟฟ้าที่แตกต่างกันสามารถทดสอบความผิดพลาดสายไฟฟ้าวงจรเปิด, ความผิดพลาดสายเคเบิลวงจรสั้น, ความผิดพลาดสายเคเบิลความต้านทานต่ํา, ความผิดพลาดสายเคเบิลรั่วความต้านทานสูง และความผิดพลาดสายเคเบิลไฟล์ชอฟความต้านทานสูง

II.ดัชนีเทคนิค:

1ระบบวัดความผิดพลาด

• การทดสอบชนิดต่าง ๆ ของความผิดพลาดของสายไฟฟ้า และความผิดพลาดในวงจรเปิดหรือวงจรสั้นของสายสื่อสารโคอาเซียลและสายโทรศัพท์
• ประเภทเคเบิลที่ทดสอบ: 35KV และต่ํากว่า
• วัดความเร็วของการกระจายคลื่นวิทยุในสายไฟที่มีความยาวที่ทราบกัน
• ระยะทางการวัด:มากกว่า 16 กม.
• ความผิดพลาดของระบบ: ต่ํากว่า 1 ม
• ความถี่ในการเก็บตัวอย่าง:25 MHz
• การแก้ไขขั้นต่ํา0.2m
• เขตตาย: ต่ํากว่า 16 เมตร
• พลังงาน: DC 12V
• น้ําหนัก:5 กิโลกรัม

2, เครื่องกําเนิดสัญญาณเส้นทางการติดตามเคเบิล ส่วน

• ความถี่การออกสัญญาณ:30 KHz
• วิธีสั่น:การตัด
• พลังงานออก: 30W
• พลังงาน: 220V ± 10%
• น้ําหนัก:4 กิโลกรัม

3, ส่วนที่หาความผิดพลาดของเคเบิล

• ความรู้สึกในการวัด: แหล่งสัญญาณที่มีความต้านทานภายใน 50Ω ออกสัญญาณ 300 Hzสัญญาณการเข้าของตัวตรวจจับที่น้อยกว่า 10μv เมื่อผลิต 2V และสัดส่วนสัญญาณกับความรุนแรงดีกว่า 20:1.
• อุปทานการเข้า:มากกว่า 1.2KΩ
• หูฟัง 2×2000Ω
• ความดันการทํางาน: DC 9V ± 10%
• อุณหภูมิบริเวณ: -20°C 70°C

4ข้อมูลเทคนิคอื่นๆ

III การจัดตั้ง:

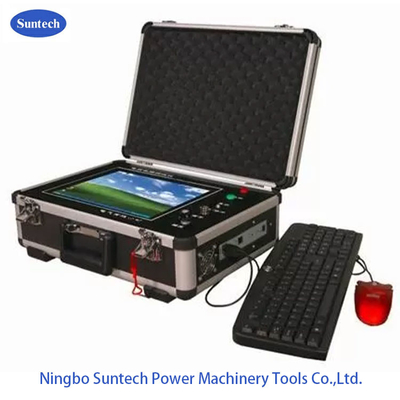

• ระบบทดสอบความผิดพลาดเคเบิล FKDL (1 ชุด)
• เครื่องกําเนิดสัญญาณเส้นทาง FKDL (1 ชุด)
• เครื่องรับสัญญาณเส้นทาง (1 ชิ้น)
• เครื่องตรวจสอบความผิดพลาด FKDL (1 ชิ้น)
• ตู้เก็บตัวอย่างปัจจุบัน (1 ชิ้น)
• ช่องว่างลูกกลมการชําระ (1 ชุด)
• หูฟัง (2 ชิ้น)
• เครื่องปรับความแรงแบบ DC (ชุด 1)
