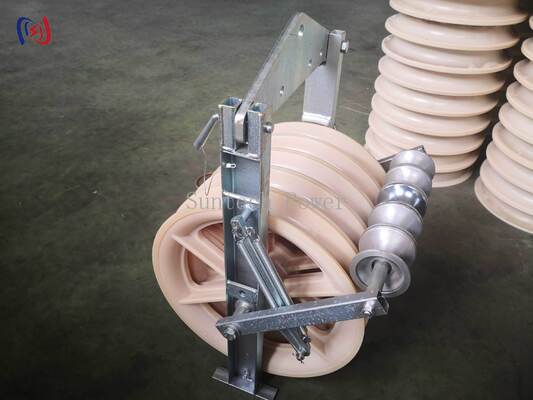

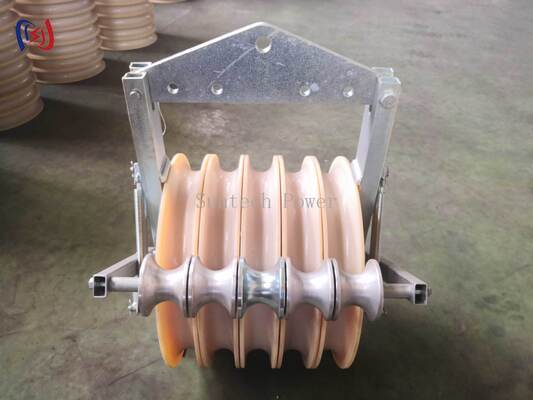

ที่บล็อกร้อยสายกราวด์ลูกกลิ้งได้รับการออกแบบทางวิศวกรรมเพื่อการติดตั้งที่ปลอดภัยของสายไฟคงที่ สายดินเหนือศีรษะ และ OPGWในการก่อสร้างสายส่ง ด้วยโครงสร้างลูกกลิ้งที่ไม่นำไฟฟ้า ช่วยนำทางสายเคเบิลในระหว่างการร้อยสายได้อย่างมีประสิทธิภาพ พร้อมปกป้องพื้นผิวสายเคเบิลจากความเสียหายจากการเสียดสี
ข้อเสนอชุดผลิตภัณฑ์ที่ครอบคลุมนี้การกำหนดค่ามัด 1, 3 และ 5มีเส้นผ่านศูนย์กลางมัดภายนอกรวมทั้งΦ508มม., Φ660มม., Φ822มม. และ Φ916มม.. มีจำหน่ายหลายรุ่นเพื่อรองรับข้อกำหนด OPGW, ลวดคงที่ และสายกราวด์เหนือศีรษะที่หลากหลาย
| หมายเลขรายการ | แบบอย่าง | เส้นผ่านศูนย์กลางภายนอกของมัด | รวง |
|---|---|---|---|
| 10301 | SHDN508D | Φ508 × 75 มม | 1 |
| 10302 | SHSN508D | Φ508 × 100 มม | 3 |
| 10303 | SHWN508D | Φ508 × 100 มม | 5 |
| 10311 | SHDN660D | Φ660 × 100 มม | 1 |
| 10312 | SHSN660D | Φ660 × 110 มม | 3 |
| 10313 | SHWN660D | Φ660 × 110 มม | 5 |
| 10316-1 | SHDN822D | Φ822 × 110 มม | 1 |
| 10316-3 | SHSN822D | Φ822 × 110 มม | 3 |
| 10316-5 | SHWN822D | Φ822 × 110 มม | 5 |
| 10316 | SHDN916D | Φ916 × 110 มม | 1 |
| 10317 | SHSN916D | Φ916 × 110 มม | 3 |
| 10318 | SHWN916D | Φ916 × 110 มม | 5 |
| ชื่อสินค้า | บล็อกร้อยสายกราวด์ลูกกลิ้ง |
| ตัวเลือกรุ่น | SHDN508D / SHSN508D / SHWN508D / SHDN660D / SHSN660D / SHWN660D / SHDN822D / SHSN822D / SHWN822D / SHDN916D / SHSN916D / SHWN916D |
| ปริมาณมัด | 1/3/5 |
| ตัวเลือกเส้นผ่านศูนย์กลางมัด | Φ508มม. / Φ660มม. / Φ822มม. / Φ916มม |
| การรับรอง | ไอเอสโอ |
| บรรจุภัณฑ์ | กรณีไม้อัด |
| การรับประกัน | 1 ปี |
| การใช้งานหลัก | การติดตั้งสายไฟคงที่ สายดินเหนือศีรษะ และ OPGW |
| การใช้งานทั่วไป | การร้อยสาย OPGW การติดตั้งสายดิน การก่อสร้างสายส่ง |
ผลิตภัณฑ์นี้ใช้กันทั่วไปในโครงการสายส่งซึ่ง OPGW และสายไฟแบบคงที่จำเป็นต้องติดตั้งอย่างปลอดภัยด้วยการนำสายเคเบิลแบบควบคุม
โครงสร้างลูกกลิ้งที่ไม่นำไฟฟ้าสำหรับการป้องกันสายเคเบิล:โดดเด่นด้วยการออกแบบลูกกลิ้งที่ไม่นำไฟฟ้าซึ่งนำทาง OPGW และสายไฟคงที่ ในขณะที่ลดการเสียดสีโดยตรงบนพื้นผิวสายเคเบิล
การกำหนดค่าหลายมัด:มีให้เลือกทั้งแบบมัดเดี่ยว สามมัด และห้ามัด เพื่อรองรับรูปแบบการร้อยสายและข้อกำหนดในการติดตั้งต่างๆ
ตัวเลือกเส้นผ่านศูนย์กลางมัดใหญ่:นำเสนอเส้นผ่านศูนย์กลางของมัดรวมถึง Φ508มม. Φ660มม. Φ822มม. และ Φ916มม. เพื่อรองรับงานนำสายเคเบิลที่ต้องการการควบคุมรัศมีการโค้งงอที่แม่นยำ
เหมาะสำหรับการติดตั้ง OPGW และลวดแบบคงที่:ออกแบบมาโดยเฉพาะสำหรับการติดตั้ง OPGW, สายไฟคงที่ และสายดินเหนือศีรษะในโครงการก่อสร้างสายส่งและบำรุงรักษาโครงข่ายไฟฟ้าอย่างปลอดภัย
ลดการเสียดสีของสายเคเบิล:โครงสร้างลูกกลิ้งช่วยลดความเสียหายจากการสัมผัสและการสึกหรอของพื้นผิวบน OPGW และสายดินระหว่างการดำเนินการร้อยสาย
รองรับการควบคุมรัศมีโค้ง:ตัวเลือกเส้นผ่านศูนย์กลางมัดขนาดใหญ่ช่วยรักษาทางเดินของสายเคเบิลที่นุ่มนวลขึ้น ปกป้องไฟเบอร์ออปติก OPGW จากความเครียดจากการโค้งงอที่มากเกินไประหว่างการติดตั้ง
Grounding Roller Stringing Block ใช้ทำอะไร?
ใช้สำหรับการติดตั้งสายไฟคงที่ สายดินเหนือศีรษะ และ OPGW ในระหว่างการก่อสร้างสายส่ง
ผลิตภัณฑ์นี้เหมาะสำหรับการติดตั้ง OPGW หรือไม่
ใช่. ได้รับการออกแบบมาโดยเฉพาะสำหรับการติดตั้ง OPGW ที่ปลอดภัยและการต่อสายดินเหนือศีรษะ
มีการกำหนดค่ามัดอะไรบ้าง?
ผลิตภัณฑ์มีจำหน่ายในรูปแบบ 1 มัด 3 มัด และ 5 มัด
มีเส้นผ่านศูนย์กลางมัดเท่าไร?
เส้นผ่านศูนย์กลางมัดภายนอกที่ใช้ได้คือ Φ508มม., Φ660มม., Φ822มม. และ Φ916มม.
เหตุใดจึงต้องใช้บล็อกลูกกลิ้งที่ไม่นำไฟฟ้า
บล็อกลูกกลิ้งที่ไม่นำไฟฟ้าช่วยนำทาง OPGW และสายไฟคงที่ ในขณะที่ลดการเสียดสีพื้นผิวและสนับสนุนการติดตั้งที่ปลอดภัยยิ่งขึ้นระหว่างการทำงานของสายส่ง
ผลิตภัณฑ์นี้สามารถช่วยปกป้องใยแก้วนำแสง OPGW ได้หรือไม่
ใช่. ตัวเลือกเส้นผ่านศูนย์กลางมัดขนาดใหญ่รองรับการควบคุมรัศมีการโค้งงอ ซึ่งเป็นสิ่งสำคัญในการลดความเครียดจากการโค้งงอที่มากเกินไปบนเส้นใยนำแสง OPGW
อุตสาหกรรมใดบ้างที่ใช้ผลิตภัณฑ์นี้?
โดยส่วนใหญ่จะใช้ในการก่อสร้างสายส่ง การบำรุงรักษาโครงข่ายไฟฟ้า การติดตั้ง OPGW และโครงการติดตั้งสายดินเหนือศีรษะ
