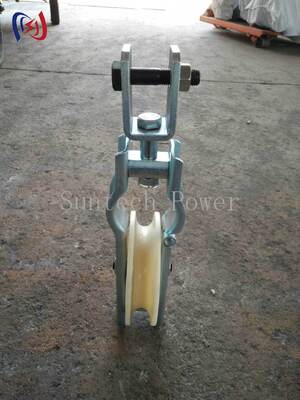

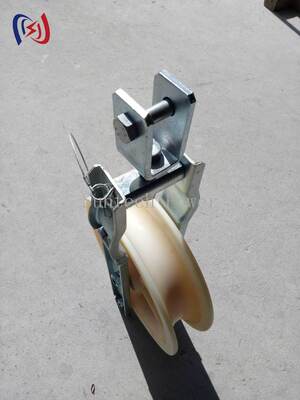

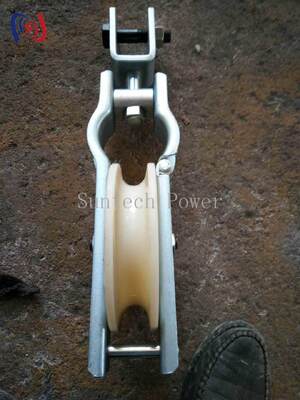

5KN-20KN Single Sheave Stringing Block สำหรับการร้อยสายตัวนำสายส่งเหนือศีรษะ
บล็อกร้อยสายแบบมัดเดี่ยวจาก Suntech Power Tools เป็นโซลูชันการร้อยสายตัวนำระดับพรีเมี่ยมสำหรับการก่อสร้างสายส่งเหนือศีรษะ มีจำหน่ายในพิกัดโหลดพิกัด 5KN ถึง 20KN บล็อกนี้ได้รับการออกแบบทางวิศวกรรมให้ดึงตัวนำได้อย่างราบรื่นบนเสาตรง มัดที่กลึงอย่างแม่นยำติดตั้งอยู่บนตลับลูกปืนเม็ดกลมที่ปิดสนิทเพื่อให้เกิดแรงเสียดทานน้อยที่สุด ปลอกประกบ เชือกลวดเหล็ก และตัวเชื่อมทะลุผ่านร่องได้โดยไม่มีสิ่งกีดขวาง มีให้เลือกทั้งแบบอะลูมิเนียมอัลลอยด์หรือมัดไนลอน MC น้ำหนัก 1.5-15KG ผลิตภายใต้มาตรฐาน ISO 9001:2008 ไม้แขวนเสื้อมีทั้งแบบตะขอหรือแบบจาน
|
หมายเลขรายการ |
แบบอย่าง |
ตัวนำที่เหมาะสม |
โหลดพิกัด (KN) |
น้ำหนัก (กก.) |
หมายเหตุ |
|
10171 |
SHD-120×30 |
LGJ25~70 |
5 |
1.5 |
อลูมิเนียม |
|
10172 |
SHD-160×40 |
LGJ95~120 |
10 |
2.5 |
อลูมิเนียม |
|
10173 |
SHD-200×40 |
LGJ150~240 |
15 |
4 |
อลูมิเนียม |
|
10174 |
SHD-200×60 |
LGJ150~240 |
15 |
4.6 |
อลูมิเนียม |
|
10175 |
SHD-250×40 |
LGJ150~240 |
20 |
4.6 |
อลูมิเนียม |
|
10176 |
SHD-250×60 |
LGJ300~400 |
20 |
6 |
อลูมิเนียม |
|
10177 |
SHD-270×60 |
LGJ300~400 |
20 |
7 |
อลูมิเนียม |
|
10178 |
SHD-320×60 |
LGJ300~400 |
20 |
9.5 |
อลูมิเนียม |
|
10179 |
SHD-400×80 |
LGJ400~500 |
20 |
15 |
อลูมิเนียม |
|
10191 |
SHDN-120×30 |
LGJ25~70 |
5 |
1.5 |
ไนลอน |
|
10192 |
SHDN-160×40 |
LGJ95~120 |
10 |
2.5 |
ไนลอน |
|
10193 |
SHDN-200×40 |
LGJ150~240 |
15 |
3.6 |
ไนลอน |
|
10194 |
SHDN-200×60 |
LGJ150~240 |
15 |
4 |
ไนลอน |
|
10195 |
SHDN-250×40 |
LGJ150~240 |
20 |
4 |
ไนลอน |
|
10196 |
SHDN-250×60 |
LGJ300~400 |
20 |
4.5 |
ไนลอน |
|
10197 |
SHDN-270×60 |
LGJ300~400 |
20 |
5.6 |
ไนลอน |
|
10198 |
SHDN-320×60 |
LGJ300~400 |
20 |
6.7 |
ไนลอน |
|
10198-1 |
SHDN-320×80 |
LGJ300~400 |
20 |
8 |
ไนลอน |
|
10199 |
SHDN-400×80 |
LGJ400~500 |
20 |
13 |
ไนลอน |
|
10199-1 |
SHDN-400×100 |
LGJ400~500 |
20 |
15 |
ไนลอน |
|
10199-2 |
SHDN-400×120 |
LGJ400~500 |
20 |
18 |
ไนลอน |
· การดึงตัวนำบนเสาตรงในการก่อสร้างสายส่งเหนือศีรษะ
· การต่อสายตัวนำ ACSR LGJ25 ถึง LGJ500 ข้ามระดับแรงดันไฟฟ้าต่างๆ
· การนำเชือกลวดเหล็กและปลอกประกบผ่านร่องมัด
· โครงการร้อยสายส่งและจำหน่ายไฟฟ้า
· การดำเนินการก่อสร้างและบำรุงรักษาสาธารณูปโภค
· มัดอลูมิเนียมหรือไนลอนน้ำหนักเบา —น้ำหนักเพียง 1.5-15 กก. ลดความเมื่อยล้าของลูกเรือได้อย่างมาก มัดอะลูมิเนียมให้ความทนทานต่อการสึกหรอดีเยี่ยม ในขณะที่ไนลอน MC ให้การปกป้องสายเคเบิลที่เหนือกว่า
· การออกแบบติดตั้งลูกปืน —ตลับลูกปืนเม็ดกลมปิดผนึกอย่างแม่นยำช่วยให้หมุนได้อย่างราบรื่นและเงียบ และมีความต้านทานแรงดึงน้อยที่สุด ช่วยยืดอายุสายเคเบิล
· ช่วงตัวนำอเนกประสงค์ —รองรับตัวนำ LGJ25 ถึง LGJ500 ACSR สำหรับโครงการที่หลากหลายตั้งแต่แนวชนบทไปจนถึงทางเดินไฟฟ้าแรงสูง
· การออกแบบร่องทะลุ —ช่วยให้ปลอกประกบ ขั้วต่อ และเชือกลวดเหล็กทะลุผ่านได้โดยไม่มีสิ่งกีดขวาง ทำให้ไม่จำเป็นต้องหยุดและประกอบใหม่
· ได้รับการรับรองคุณภาพ ISO 9001:2008 —ผลิตภายใต้การควบคุมคุณภาพอย่างเข้มงวดด้วยโครงเหล็กชุบสังกะสีเพื่อป้องกันการกัดกร่อนในรอบหลายโครงการ
· ตัวเลือกการติดตั้งที่ยืดหยุ่น —มีให้เลือกทั้งแบบตะขอหรือที่แขวนแบบเพลทสำหรับเสาและแบบครอสอาร์มที่แตกต่างกัน
ถาม: มัดอลูมิเนียมและไนลอนแตกต่างกันอย่างไร?
ตอบ: มัดอะลูมิเนียม (SHD) มีความต้านทานการสึกหรอและการกระจายความร้อนสูงกว่าสำหรับการดึงงานหนัก มัดไนลอน (SHDN) มีน้ำหนักเบากว่าและมีการป้องกันสายเคเบิลที่ดีกว่า แนะนำให้ใช้กับตัวนำที่มีความละเอียดอ่อน เช่น OPGW
ถาม: ขนาดตัวนำสูงสุดคือเท่าไร?
ตอบ: SHD-400×80 รองรับ LGJ400~500 สำหรับตัวนำขนาดใหญ่ โปรดปรึกษาทีมวิศวกรของเราสำหรับโซลูชันแบบกำหนดเอง
ถาม: ปลอกต่อสามารถทะลุผ่านได้หรือไม่
ตอบ: ได้ ร่องได้รับการออกแบบให้ปลอก เชือกลวด และขั้วต่อสามารถลอดผ่านได้โดยไม่มีสิ่งกีดขวาง
ถาม: การรับประกัน?
ตอบ: การรับประกันมาตรฐาน 1 ปีครอบคลุมข้อบกพร่องในการผลิต ด้วยการบำรุงรักษาที่เหมาะสม บล็อกจะคงอยู่ผ่านโครงการสำคัญหลายโครงการ
ถาม: การติดตั้งแบบกำหนดเอง?
ตอบ: มี มีทั้งแบบตะขอและแบบแขวนให้เลือก ระบุความต้องการเมื่อสั่งซื้อ
