ข้อต่อหมุนรับน้ำหนักมาก 5-250KN สำหรับการร้อยสายส่ง
ภาพรวมผลิตภัณฑ์

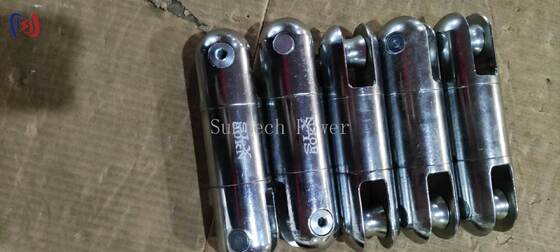

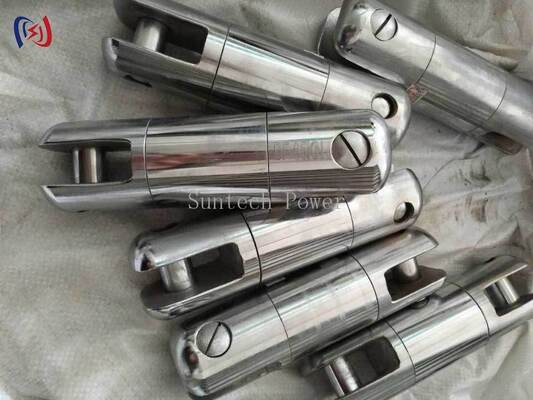

ข้อต่อหมุนรับน้ำหนักมากอนุกรม SLX เป็นส่วนประกอบการเชื่อมต่อแบบหมุนที่สำคัญสำหรับการก่อสร้างและบำรุงรักษาสายส่ง โดยมีพิกัดรับน้ำหนักตั้งแต่ 5KN ถึง 250KN รองรับการหมุน 360° เพื่อเปลี่ยนทิศทางการวางสายเคเบิลได้อย่างราบรื่นและลดการบิดตัว ด้วยตัวเหล็กหลอมพร้อมระบบแบริ่งเสริม กลไกการล็อค และการออกแบบเพื่อป้องกันสายเคเบิล จึงมีการใช้งานอย่างแพร่หลายในการร้อยสายเหนือศีรษะ การดึงสายเคเบิลใต้ดิน และการเชื่อมต่ออุปกรณ์สถานีย่อย
ข้อมูลจำเพาะทางเทคนิค
|
หมายเลขรายการ |
รุ่น |
พิกัดรับน้ำหนัก (KN) |
ขนาดหลัก (มม.) |
น้ำหนัก (กก.) |
|
17121 |
SLX-0.5 |
5 |
19 |
0.20 |
|
17122 |
SLX-1 |
10 |
30 |
0.40 |
|
17123 |
SLX-2 |
20 |
35 |
0.55 |
|
17124 |
SLX-3 |
30 |
37 |
0.65 |
|
17125 |
SLX-5 |
50 |
42 |
1.50 |
|
17126 |

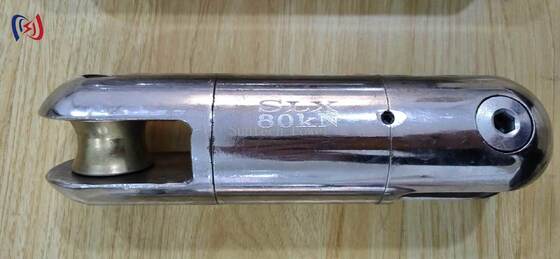

SLX-8 |
80 |
57 |
2.40 |
|
17127 |

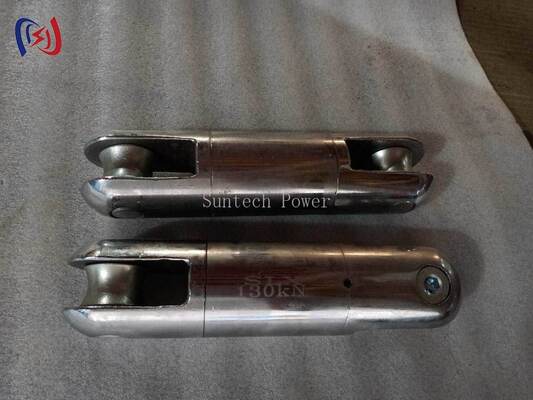

SL130 |
130 |
62 |
3.50 |
|
17128 |
SL180 |
180 |
75 |
7.20 |
|
17129 |
SL250 |
250 |
85 |
10.5 |
|
17130 |
SL250V |
250 |
80 |
8.0 |
การใช้งาน
• การร้อยและบำรุงรักษาสายส่งเหนือศีรษะ
• การดึงและวางสายเคเบิลใต้ดิน
• การเชื่อมต่ออุปกรณ์สถานีย่อย
• การเปลี่ยนทิศทางในเส้นทางสายเคเบิลเพื่อป้องกันการบิดตัว
ข้อดีของผลิตภัณฑ์
• ความสามารถในการหมุน 360° — การหมุนที่ราบรื่นช่วยลดการบิดตัวของสายเคเบิลและรักษาแนวตัวนำให้ตรงระหว่างการร้อยและการดึง
• ตัวเหล็กหลอมพร้อมแบริ่งเสริม — ตัวเหล็กหลอมทนทานต่อการรับน้ำหนักสูงถึง 250KN พร้อมระบบแบริ่งเสริมเพื่อความทนทานในการใช้งานหนัก
• ขอบมนที่เป็นมิตรต่อสายเคเบิล — ขอบมนป้องกันการเสียดสีของปลอกสายเคเบิลและปกป้องพื้นผิวสัมผัสระหว่างการดึง
กลไกการล็อคและการออกแบบเพื่อความปลอดภัย — กลไกการล็อคป้องกันการหลุดโดยไม่ตั้งใจ พร้อมเครื่องหมายความปลอดภัยที่มองเห็นได้ชัดเจนและแบริ่งหล่อลื่นตัวเองเพื่ออายุการใช้งานที่ยาวนาน
