กริปเปอร์ตัวนำหุ้มฉนวนอลูมิเนียมอัลลอยด์ 10-30KN สำหรับการร้อยสายเหนือศีรษะ

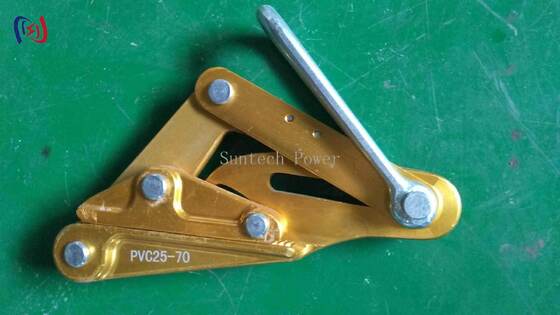

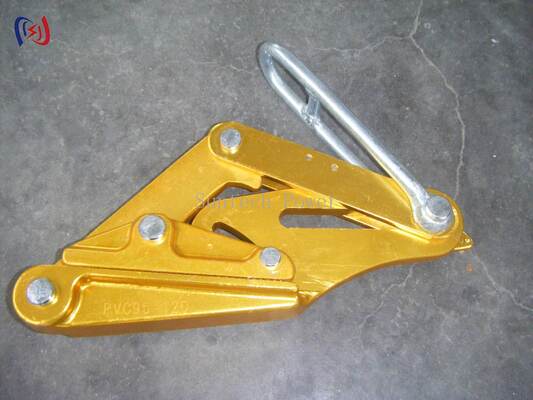

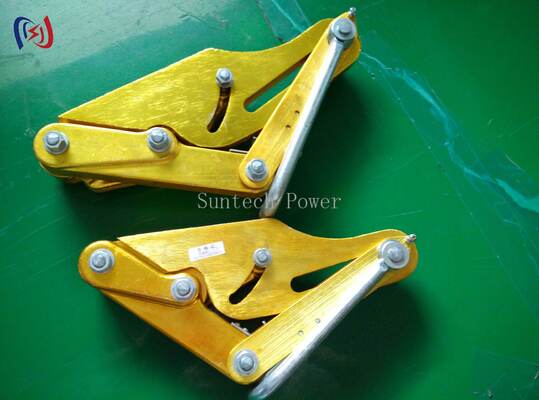

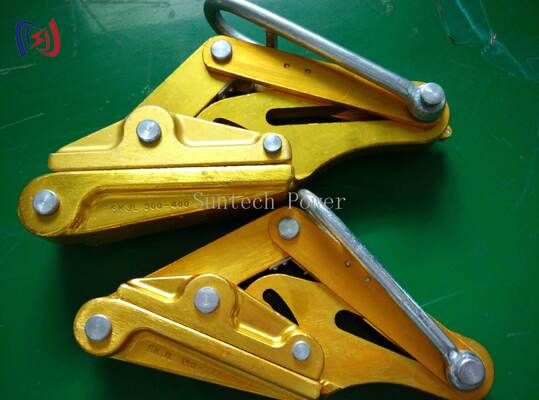

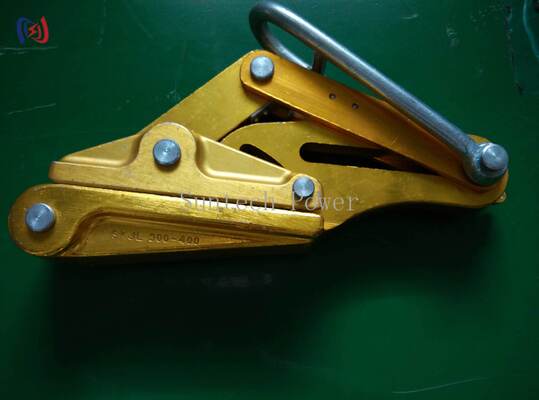

กริปเปอร์ตัวนำหุ้มฉนวนอะลูมิเนียมอัลลอยด์ซีรีส์ SKJL (หรือที่รู้จักในชื่อแคลมป์คัมอะลมหรือแคลมป์ดึงสายเคเบิล) เป็นเครื่องมือระดับมืออาชีพที่ออกแบบมาเพื่อการร้อยสายส่งเหนือศีรษะ การปรับระยะหย่อนของตัวนำ และการยึดสายเคเบิลระหว่างการก่อสร้างกำลังไฟฟ้า ผลิตโดย Suntech Power ในหนิงโป ประเทศจีน กริปเปอร์ตัวนำนี้หล่อขึ้นจากโลหะผสมอลูมิเนียมที่มีความแข็งแรงสูง ให้ความสมดุลที่ยอดเยี่ยมระหว่างความทนทานและการพกพาน้ำหนักเบา มีจำหน่ายในห้ารุ่นซึ่งครอบคลุมโหลดพิกัดตั้งแต่ 10KN ถึง 30KN และเส้นผ่านศูนย์กลางตัวนำที่ใช้บังคับตั้งแต่ Φ10 มม. ถึง Φ37 มม. ซีรีส์ SKJL ครอบคลุมข้อกำหนดทั่วไปของสายส่งและสายกระจายทั่วไปอย่างเต็มรูปแบบ การออกแบบฉนวนช่วยให้มั่นใจได้ว่าชั้นฉนวนของตัวนำยังคงไม่บุบสลายในระหว่างการจับยึดและการตึง ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานตัวนำหุ้มฉนวนสมัยใหม่
|
หมายเลขสินค้า |
แบบอย่าง |
โหลดพิกัด |
ตัวนำบังคับ |
เส้นผ่านศูนย์กลางลวด |
แม็กซ์ เปิด |
น้ำหนัก |
|
13192 |
เอสเคเจแอล-1 |
10 |
25-70 |
Φ10-Φ14 |
15 |
1.4 |
|
13202 |
เอสเคเจแอล-1.5 |
15 |
95-120 |
Φ14-Φ20 |
22 |
3 |
|
13212 |
เอสเคเจแอล-2 |
20 |
150-240 |
Φ20-Φ25 |
27 |
4 |
|
13213 |
เอสเคเจแอล-2.5 |
25 |
300-400 |
Φ25-Φ32 |
34 |
4 |
|
13214 |
สคจลา-3 |
30 |
500-630 |
Φ32-Φ37 |
39 |
4 |
วัสดุ:อลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูง (ฟอร์จ)
การรักษาพื้นผิว:เคลือบอโนไดซ์ / ป้องกันการกัดกร่อน
การรับรอง:ISO9001
การรับประกัน:1 ปี
บรรจุภัณฑ์:กล่องไม้
ขั้นต่ำ:1 ชุด
เวลาจัดส่ง:7-15 วัน
เงื่อนไขการชำระเงิน:แอล/C, ที/ที
· การร้อยสายตัวนำสายส่งเหนือศีรษะและการปรับความย้อย
· การหนีบและยึดตัวนำฉนวนระหว่างการก่อสร้างสายไฟ
· การปรับความตึงตัวนำจากทาวเวอร์ถึงทาวเวอร์สำหรับการติดตั้งสายใหม่
· งานบำรุงรักษาและซ่อมแซมสายจำหน่าย
· การดึงและการวางตำแหน่งตัวนำสถานีย่อย
· รองรับการติดตั้งสายกราวด์เหนือศีรษะคอมโพสิตใยแก้วนำแสง (OPGW)
· โครงสร้างอลูมิเนียมอัลลอยด์น้ำหนักเบา —ด้วยน้ำหนักเพียง 1.4-5 กก. ทั่วทั้งซีรีส์ กริปเปอร์ช่วยลดความเมื่อยล้าของผู้ปฏิบัติงานได้อย่างมากเมื่อเทียบกับผลิตภัณฑ์ประเภทเหล็ก ตัวเครื่องอะลูมิเนียมอัลลอยด์หลอมให้ความแข็งแรงเทียบเท่ากับเหล็กที่มีน้ำหนักเพียงครึ่งหนึ่ง
· การออกแบบฉนวนช่วยปกป้องตัวนำ —ตัวแคลมป์และพื้นผิวจับยึดได้รับการออกแบบทางวิศวกรรมเพื่อป้องกันความเสียหายต่อชั้นฉนวนตัวนำในระหว่างการปรับแรงตึง ช่วยลดแหล่งที่มาของการทำงานซ้ำซึ่งมีค่าใช้จ่ายสูงในการติดตั้งสายฉนวนสมัยใหม่
· ครอบคลุมช่วงตัวนำกว้าง —ห้ารุ่นครอบคลุมตัวนำ LGJ25-70 ถึง LGJ500-630 และเส้นผ่านศูนย์กลางของสายไฟตั้งแต่ Φ10 มม. ถึง Φ37 มม. ทำให้ซีรีส์เดียวสามารถรองรับข้อกำหนดการส่งและสายกระจายมาตรฐานส่วนใหญ่ได้
· การก่อสร้างฟอร์จที่มีความแข็งแรงสูง —ตัวเครื่องอะลูมิเนียมอัลลอยด์หลอมร้อนสามารถรับน้ำหนักได้สูงสุดถึง 30KN โดยมีความปลอดภัย ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ภายใต้สภาวะแรงดึงที่หนักหน่วง
· การทำงานแบบคนเดียวที่เรียบง่าย —กลไกการปรับด้วยสกรูช่วยให้สามารถจับยึดและปล่อยได้อย่างรวดเร็ว ช่วยลดเวลาในการติดตั้งระหว่างช่วงต่างๆ ขนาดกะทัดรัดช่วยให้ใช้งานได้ง่ายแม้ในพื้นที่ทำงานบนหอคอยที่จำกัด
· ทนต่อการกัดกร่อนเพื่ออายุการใช้งานที่ยาวนาน —การรักษาพื้นผิวแบบอะโนไดซ์ช่วยป้องกันความชื้น UV และอุณหภูมิสุดขั้ว ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานในการจัดเก็บกลางแจ้งและสภาพสนาม
ถาม: กริปเปอร์แบบตัวนำและแคลมป์แบบมาพร้อมต่างกันอย่างไร
ตอบ: ในทางปฏิบัติ คำต่างๆ จะใช้แทนกันได้สำหรับเครื่องมือประเภทนี้ ทั้งสองหมายถึงอุปกรณ์ที่จับและดึงหรือดึงตัวนำระหว่างการร้อยสายเหนือศีรษะ ซีรีส์ SKJL ทำหน้าที่เป็นทั้งกริปเปอร์ตัวนำและแคลมป์มาพร้อม เหมาะสำหรับการปรับระยะหย่อนและการดึงลวด
ถาม: อุปกรณ์มือจับนี้สามารถใช้กับตัวนำเปลือย (ไม่หุ้มฉนวน) ได้หรือไม่
ก. ใช่. แม้ว่าการออกแบบของมือจับจะเหมาะสมเป็นพิเศษสำหรับตัวนำหุ้มฉนวน (พื้นผิวจับยึดที่เรียบจะไม่สร้างความเสียหายให้กับชั้นฉนวน) แต่ยังสามารถใช้กับอะลูมิเนียมเปลือยและตัวนำที่เสริมด้วยเหล็ก (ACSR, AAC ฯลฯ) ได้โดยไม่มีปัญหา
ถาม: ฉันจะเลือกรุ่นที่ถูกต้องสำหรับตัวนำของฉันได้อย่างไร
ตอบ: จับคู่การกำหนด LGJ ของตัวนำหรือเส้นผ่านศูนย์กลางภายนอกกับตารางข้อมูลจำเพาะ ตัวอย่างเช่น ตัวนำ LGJ-240 (Φ20-Φ25มม.) จะใช้ SKJL-2 (รายการ 13212) หากมีข้อสงสัย ให้เลือกรุ่นที่เส้นผ่านศูนย์กลางตัวนำของคุณอยู่ในช่วง "เส้นผ่านศูนย์กลางลวดที่ใช้ได้" และตรวจสอบให้แน่ใจว่าโหลดที่กำหนดเกินแรงตึงสูงสุดของคุณ
ถาม: มือจับจำเป็นต้องได้รับการบำรุงรักษาเป็นพิเศษหรือไม่
ตอบ: จำเป็นต้องมีการบำรุงรักษาเพียงเล็กน้อย รักษากลไกของสกรูให้สะอาดและหล่อลื่นเล็กน้อย ล้างด้วยน้ำจืดหลังการใช้งานในสภาพแวดล้อมชายฝั่งหรือที่มีฤทธิ์กัดกร่อน ตรวจสอบพื้นผิวการจับเป็นระยะ ๆ เพื่อดูการสึกหรอ แนะนำให้ทำการปรับเทียบใหม่ทุกปีสำหรับเครื่องมือที่ใช้ในงานรับแรงตึงที่สำคัญ
ถาม: เส้นผ่านศูนย์กลางตัวนำสูงสุดที่ซีรีย์นี้สามารถจัดการได้คือเท่าไร?
ตอบ: รุ่นที่ใหญ่ที่สุด SKJLA-3 รองรับตัวนำไฟฟ้าได้สูงถึง Φ37 มม. (LGJ500-630) โดยมีช่องเปิดสูงสุด 39 มม.
