เบนจ์การทดสอบทรานฟอร์มบูรณาการอัตโนมัติเต็ม ระบบการทดสอบทรานฟอร์มพลังงาน

เครื่องแปลงแบบอัตโนมัติเต็ม ฐานทดสอบบูรณาการ เครื่องแปลงพลังงาน ระบบทดสอบครบวงจร

I. คําอธิบายและการใช้สินค้า

ก่อนและหลังการผลิตหรือบํารุงรักษาของเครื่องแปลงพลังงาน จําเป็นต้องตรวจสอบคุณภาพประจําวันและรายการทดสอบที่จําเป็น

ระบบการทดสอบครบวงจรของเครื่องแปลงพลังงานถูกออกแบบและใช้เพื่อวัตถุการทดสอบด้านบนมันใช้โปรแกรมที่ครบวงจรและแบบจําแนกด้วยคอมพิวเตอร์ PLC และบูรณาการเครื่องวัดกระแสไฟฟ้าเพิ่มเติม,วัดแรงดันและวัดพลังงานเป็นเตียงทดสอบชนิดหนึ่งร่างกาย, การทดสอบมีประสิทธิภาพที่ดีขึ้นมาก, การใช้งานและความแม่นยําการทดสอบ.และพิมพ์รายงานโดยเครื่องพิมพ์ภายนอก.

ระบบการทดสอบสามารถทํารายการการทดสอบรวมถึงดังต่อไปนี้:

1.1 วัตถุการทดสอบหลักในระบบ

• การทดสอบลักษณะของเครื่องแปลงที่ไม่มีภาระ
• การทดสอบลักษณะภาระของแปลง
• การทดสอบความถี่ความถี่ความถี่ของพลังงาน
• การทดสอบความตึงเครียดที่ผลักดันด้วยความถี่สองเท่าสามครั้ง
• การทดสอบการกระชับกระชับกระแส
• การทดสอบความต้านทานของเครื่องแปลง DC
• การทดสอบความผิดพลาด
• การทดสอบการเพิ่มอุณหภูมิของแปลง

1.2 อัตราการทดสอบที่ได้รับการช่วยเหลือนอกระบบ

• การทดสอบความต้านทานการแยกของทรานฟอร์เมอร์, อัตราการดูดซึม, อัตราการขั้วขั้ว
• ระบบการวิเคราะห์น้ํามันประกอบกับแทรนฟอร์ม
• การทดสอบการสูญเสียไฟฟ้าในแปลงแปลง
• การทดสอบการปล่อยบางส่วน
• การทดสอบอุณหภูมิและความชื้นของสิ่งแวดล้อม

1.3ความสามารถในการปรับปรุงเพื่อทดสอบ แทรนฟอร์มพลังงาน

• ความจุ: 360000kVA และต่ํากว่า
• ระดับความดัน: 500kV,330kV,220kV,110kV, 35kV/10kV เครื่องแปลงพลังงานสามเฟสเดียว
• ความแม่นยําและระยะของการทดสอบแบบไม่สับสนตามตารางต่อไปนี้

II. ระบบการทดสอบประกอบด้วยสามส่วนหลัก

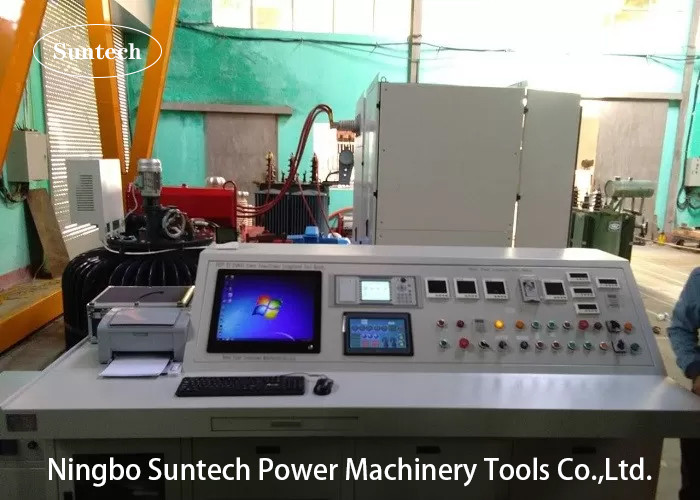

สถานีติดตามระบบทดสอบบูรณาการแปลง (หรือชื่อ)

ตู้ควบคุมระบบทดสอบบูรณาการแปลง (หรือชื่อ)ตู้ควบคุมช่วย);

พื้นที่ปฏิบัติการระบบทดสอบบูรณาการแปลง (หรือชื่อของบันทึกการทดสอบ)

III. โครงสร้างและคุณสมบัติการทํางานทั่วไป

• ระบบใช้คอมพิวเตอร์การทํางานอัตโนมัติและยังคงฟังก์ชันการทํางานด้วยมือ, มันสามารถใช้หนูหรือจอสัมผัสเพื่อให้สําเร็จการทดสอบข้อมูลการทดสอบสามารถอัพโหลดไปยังรายงานการทดสอบโดยอัตโนมัติหลังจากการทดสอบเสร็จสิ้น, คุณสามารถเรียกข้อมูลการทดสอบเดิมได้โดยอัตโนมัติ โดยเพียงแค่ใส่หมายเลขข้อมูล
• การเลือกอัตโนมัติกระแสความดันสูงและต่ํา และเครื่องยนต์ความดันหลังจากปริมาตรฐานพื้นฐานของแปลงไฟเข้า (ความจุ, ทิศความดันสูงและต่ํา) โดยคีย์บอร์ด
• เครื่องสลับอัตโนมัติ (ไม่ต้องการปุ่มมือ) และสลับอัตโนมัติ
• ระบบควบคุมการยกอัตโนมัติ และระบบควบคุมความเร็วอัตโนมัติ ให้กับกระแสไฟฟ้าหรือความกระชับกําลังปริมาณการตั้งค่าหยุดโดยอัตโนมัติ
• อัตโนมัติปัจจุบันผิดปกติ, การป้องกันความแรงดัน, และคําสั่งเตือน;
• การสกัดข้อมูลโดยอัตโนมัติ และบันทึกข้อมูลโดยอัตโนมัติ และซ่อมแซมเครื่องอัตโนมัติ
• รายงานการทดสอบโรงงานพิมพ์อัตโนมัติ
• ปริมาตรการติดตามทั้งหมดและแผนภูมิเวกเตอร์ถูกแสดงบนจอเดียวกันตามมาตรฐานสากล
• ใช้เครื่องวิเคราะห์พลังงานความแม่นยําสูง เพื่อรับรองความแม่นยําในการวัดเครื่องวิเคราะห์พลังงานถูกพัฒนาโดยบริษัทของเราและได้รับการพัฒนาอย่างสําเร็จโดยเราเองและทํางานในศูนย์ตรวจสอบคุณภาพแทรนฟอร์มระดับชาติของจีนสําหรับสองปี.
• ระบบมีโปรแกรม, ฮาร์ดแวร์, ระบบแอนเตอร์ล็อคและการป้องกันหลายอย่างอื่น ๆ, ใช้การออกแบบส่วนแบ่งร่างกาย, การออกแบบแยกกันบนวงจรควบคุมส่วนหลักและรอง;
• เครื่องควบคุมความดันใช้เทคโนโลยีความถี่แปร เพื่อรับรู้การปรับความเร็วของมอเตอร์อย่างสมัครใจ
• ระบบสามารถทําการทดสอบการวิเคราะห์ฮาร์มอนิก 31 ครั้ง .

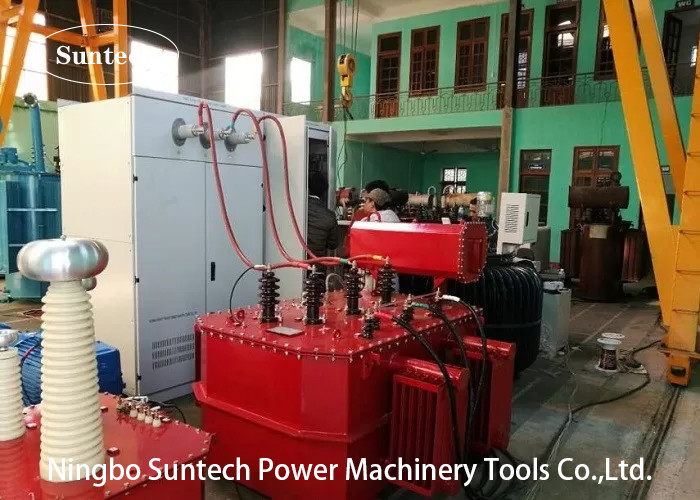

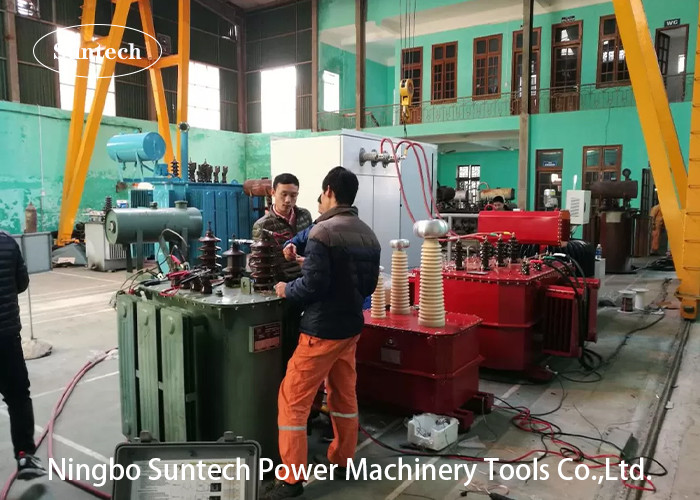

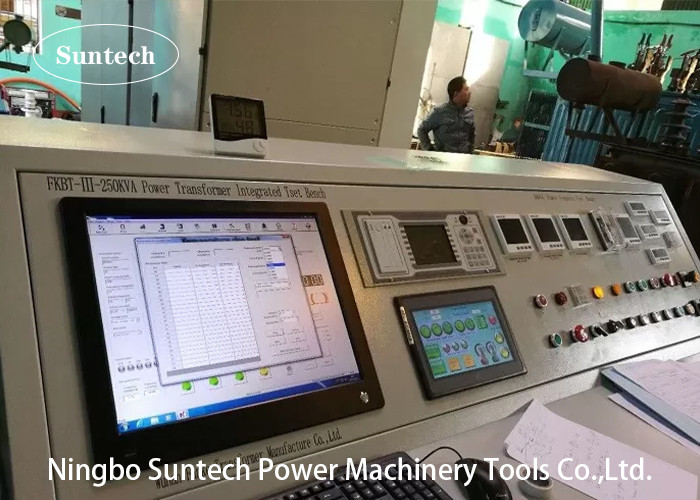

VI.การใช้แบบ FKBT-III-250KVA (ตัวอย่าง)

4.1ระบบนี้ถูกนําไปใช้ในการทดสอบ แทรนฟอร์มพลังงาน สเปคของ แทรนฟอร์มที่ทดสอบคือดังต่อไปนี้

• ความจุในการทดสอบ: 2500KVA และต่ํากว่า
• ความดันเฉพาะด้าน HV: 35KV,22KV
• ความดันเฉพาะทางด้าน LV: 0.4 ~ 6KV
• ระดับอุปสรรคสูงสุด: ไม่เกิน 8%

4.2 ระบบมีฟังก์ชันการทดสอบดังต่อไปนี้

4.3 มาตรฐานอ้างอิง

4.4การจัดทําและวงกว้างของการจัดส่ง
