เครื่องทดสอบแรงดันไฟฟ้ากระแสสลับ PD ฟรีพร้อมหม้อแปลงชนิดทรงกระบอก, การวัดการปล่อยประจุบางส่วน
I. คำอธิบายผลิตภัณฑ์และการใช้งาน:
เครื่องทดสอบแรงดันไฟฟ้ากระแสสลับแบบอิสระ PD พร้อมหม้อแปลงชนิดทรงกระบอกใช้เพื่อทดสอบผลิตภัณฑ์และส่วนประกอบไฟฟ้าแรงสูงในห้องทดสอบ HV เช่น สายไฟ HV หม้อแปลงไฟฟ้า สวิตช์เกียร์หุ้มฉนวนแก๊ส บุชชิ่ง สายดิน และวัสดุฉนวน
ด้วยขอบเขตการใช้งานที่กว้าง จึงมักจะนำไปใช้ในการทดสอบการทดสอบตามปกติของการตรวจสอบคุณภาพผลิตภัณฑ์ไฟฟ้าแรงสูง ซึ่งรวมถึงการทดสอบแรงดันไฟฟ้าที่ทนต่อแรงดันไฟฟ้ากระแสสลับความถี่ไฟฟ้า การตรวจจับ PD และการทดสอบระยะเวลานานของสายเคเบิล ระบบเหล่านี้เหมาะอย่างยิ่งสำหรับการทดสอบที่ต้องการแรงดันไฟฟ้าที่เสถียรแม้ว่า โหลดเปลี่ยนแปลงภายใต้แรงดันไฟฟ้า (การทดสอบโคโรนา การทดสอบแบบเปียก และมลภาวะ) หรือเมื่อโหลดเป็นแบบอุปนัย (หม้อแปลงแรงดันไฟฟ้าแบบเหนี่ยวนำ)ตัวแบ่งแรงดันไฟฟ้าของระบบมีขั้วต่อเชื่อมต่อของสัญญาณ PD โดยติดตั้งเครื่องวิเคราะห์ PD 2 หรือ 4 ช่องสัญญาณ (อุปกรณ์เสริม) ทำให้สามารถตรวจจับ PD สำหรับวัตถุทดสอบได้
รุ่น CQSB-300KVA/600KV มีหม้อแปลงทดสอบชนิดทรงกระบอกวางซ้อนกันได้สองตัวในการเชื่อมต่อแบบอนุกรมกับแรงดันทดสอบเอาท์พุต 600KV และกระแสทดสอบ 0.5Aรอบการทำงานคือ เปิด 60 นาที ปิด 60 นาที
จนถึงขณะนี้ ชุดการทดสอบนี้ได้สร้างแบบจำลองต่อเนื่องกันมากมายตามแรงดันไฟฟ้าที่ทนต่อการใช้งานทดสอบ โมเดลที่เหมือนกันสามารถดูรุ่นทั่วไปอื่น ๆ ได้ที่ข้อต่อไปนี้
ครั้งที่สององค์ประกอบหลัก:
| ส.น | ชื่อของส่วนประกอบ | ประเภทและข้อกำหนด | จำนวน | แต่ละน้ำหนัก | แต่ละมิติ |
| 1 | คอนโซลควบคุม | FKGB-300KVA | 1 ชิ้น | 180กก | 1200*420*820มม |
| 2 | ตู้ควบคุมแรงดันไฟฟ้า | DT-300KVA | 1 ชิ้น | 2,500กก | 1100*1050*1250มม |
| 3.1 | อันดับแรกหม้อแปลงทดสอบชนิดทรงกระบอกวางซ้อนกันได้ | CQSB-600KVA/300KV | 1 ชิ้น | 3,000กก | D1200*H2800mm |
| 3.2 | ที่สองหม้อแปลงทดสอบชนิดทรงกระบอกวางซ้อนกันได้ | CQSB-300KVA/300KV | 1 ชิ้น | 2,400กก | D1200*H2500mm |
| 4 | ความต้านทานการป้องกัน | BHR-0.5A/600KV | 1ชิ้น | 120กก | D380*L850มม |
| 5 | ตัวแบ่งแรงดันไฟฟ้าพร้อมความจุคัปปลิ้ง | TJF-600KV/500pF | 1 ชุด | 200กก | D320*H6000mm |
| 6 | อุปกรณ์ทดสอบพิเศษ | ||||
| หมายเหตุ : สามารถสั่งทำความต้องการพิเศษได้ | |||||

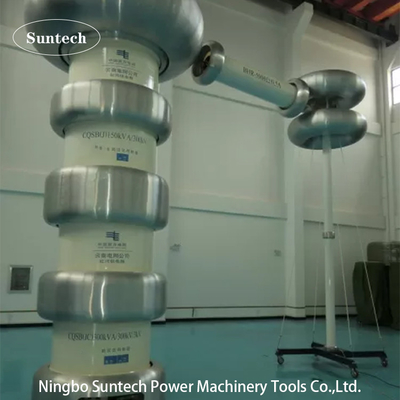

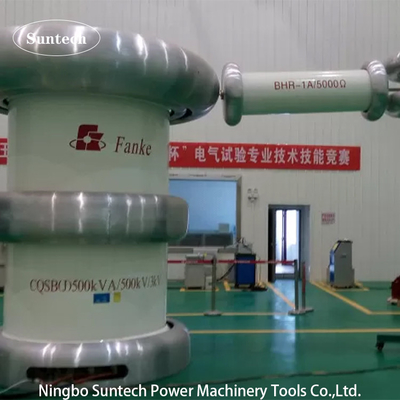

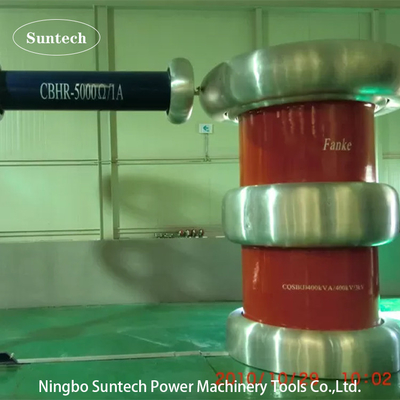

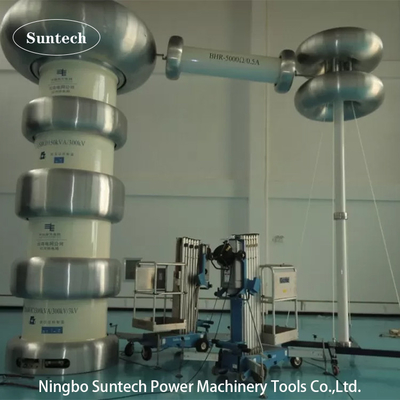

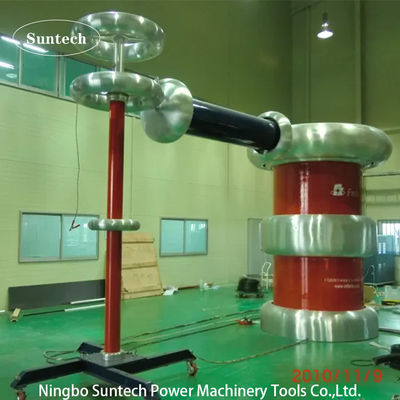

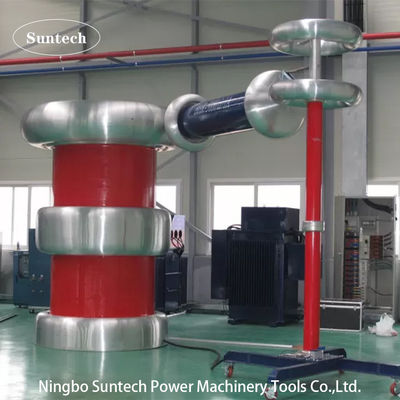

สาม.ทดสอบรูปการเชื่อมต่อ (ตัวอย่าง: รุ่น CQSB-500KVA/500KV):
IV.คุณสมบัติทางเทคโนโลยี
V. ข้อมูลทางเทคนิคทั่วไป:
วี.ส่วนประกอบเสริมอื่น ๆ
ปกเกล้าเจ้าอยู่หัวรุ่นทั่วไปอื่น ๆ
1.ประเภทหม้อแปลงเดี่ยว-
| แบบอย่าง |
ความจุสูงสุด (เควีเอ) |
แหล่งจ่ายอินพุต LV (KV) | แรงดันไฟฟ้าขาออกที่กำหนด (KV) |
มิติหม้อแปลงกระบอกสูบ ลึก×ส(มิลลิเมตร) |
น้ำหนัก (กิโลกรัม) |
| CQSB-1.5KVA/50KV | 1.5 | 0.22 | 50 | φ430*580 | 65 |
| CQSB-2.5KVA/50KV | 2.5 | 0.22 | 50 | φ280*500 | 70 |
| CQSB-3KVA/50KV | 3 | 0.22 | 50 | φ300*510 | 72 |
| CQSB-5KVA/50KV | 5 | 0.22 | 50 | φ460*580 | 110 |
| CQSB-5KVA/100KV | 5 | 0.22 | 100 | φ640*820 | 130 |
| CQSB-10KVA/100KV | 10 | 0.22 | 100 | φ620*850 | 160 |
| CQSB-50KVA/100KV | 50 | 0.4 | 100 | φ725*1100 | 500 |
| CQSB-12KVA/120KV | 12 | 0.38 | 120 | φ750*1230 | 380 |
| CQSB-15KVA/150KV | 15 | 0.38 | 150 | φ820*1220 | 500 |
| CQSB-20KVA/200KV | 20 | 0.38 | 200 | φ1080*1700 | 900 |
| CQSB-50KVA/250KV | 50 | 0.38 | 250 | φ1460*1520 | 1250 |
| CQSB-75KVA/250KV | 75 | 0.38 | 250 | φ1460*1780 | 1450 |
| CQSB-75KVA/500KV | 75 | 0.38 | 500 | φ2000*4850 | 6800 |
| CQSB-100KVA/100KV | 100 | 0.38 | 100 | φ1,000*1250 | 800 |
| CQSB-100KVA/150KV | 100 | 0.38 | 150 | φ1410*1620 | 1700 |
| CQSB-100KVA/250KV | 100 | 0.6 | 250 | φ1100*1450 | 1550 |
| CQSB-125KVA/250KV | 125 | 0.38 | 250 | φ1540*2060 | 3460 |
| CQSB-150KVA/150KV | 150 | 0.6 | 150 | φ1420*1620 | 2200 |
| CQSB-2000KVA/500KV | 2000 | 3 | 500 | φ3000*4800 | 50,000 |
2. ประเภทหม้อแปลงทรงกระบอกแบบวางซ้อนกันได้:
| แบบอย่าง |
ความจุสูงสุด (เควีเอ) |
แหล่งจ่ายอินพุต LV (KV) | แรงดันไฟฟ้าขาออกที่กำหนด (KV) |
มิติหม้อแปลงกระบอกสูบ ลึก×ส(มิลลิเมตร) |
น้ำหนัก (กิโลกรัม) |
| CQSB-10KVA/2*50KV | 10 | 0.2 | 100 | φ410*980 | 200 |
| CQSB-25KVA/2*125KV | 25 | 0.38 | 250 | φ1250*2200 | 890 |
| CQSB-100KVA/2*200KV | 100 | 0.38 | 400 | φ1580*3650 | 2500 |
| CQSB-150KVA/2*150KV | 150 | 0.38 | 300 | φ1600*3200 | 3980 |
| CQSB-300KVA/2*150KV | 300 | 0.38 | 300 | φ1600*3800 | 4280 |
| CQSB-250KVA/2*250KV | 250 | 0.38 | 500 | φ2220*6100 | 11200 |
| CQSB-500KVA/2*250KV | 500 | 0.6 | 500 | φ2030*4600 | 18500 |
| CQSB-600KVA/2*300KV | 600 | 3 | 600 | φ3200*8000 | 19000 |
| CQSB-1200KVA/2*300KV | 1200 | 0.6 | 600 | φ3000*6200 | 28900 |
| CQSB-1250KVA/2*125KV | 1250 | 3 | 250 | φ4500*3200 | 14500 |
| CQSB-300KVA/2*300KV | 300 | 3 | 600 | φ2610*5600 | 10,000 |
