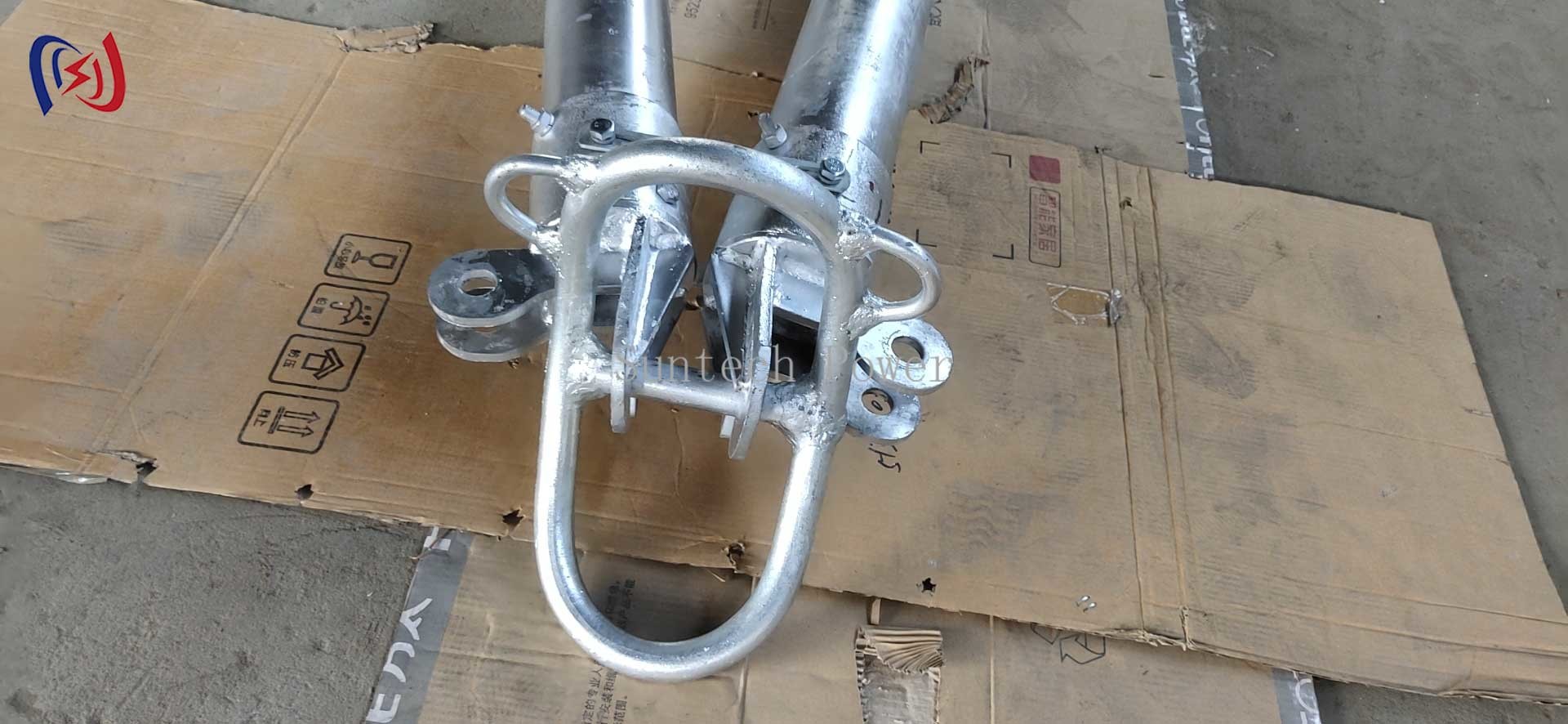

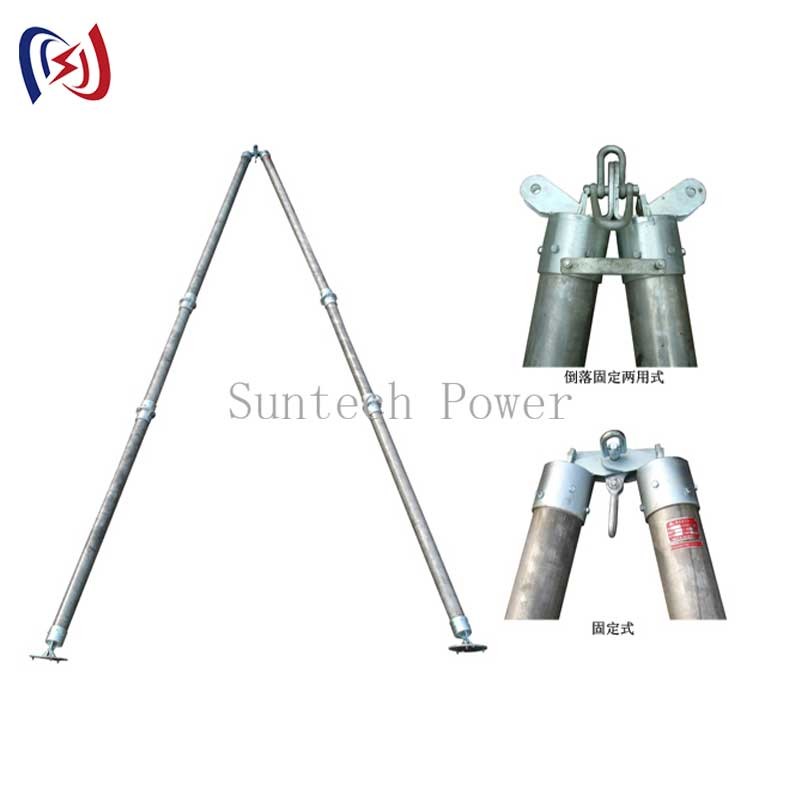

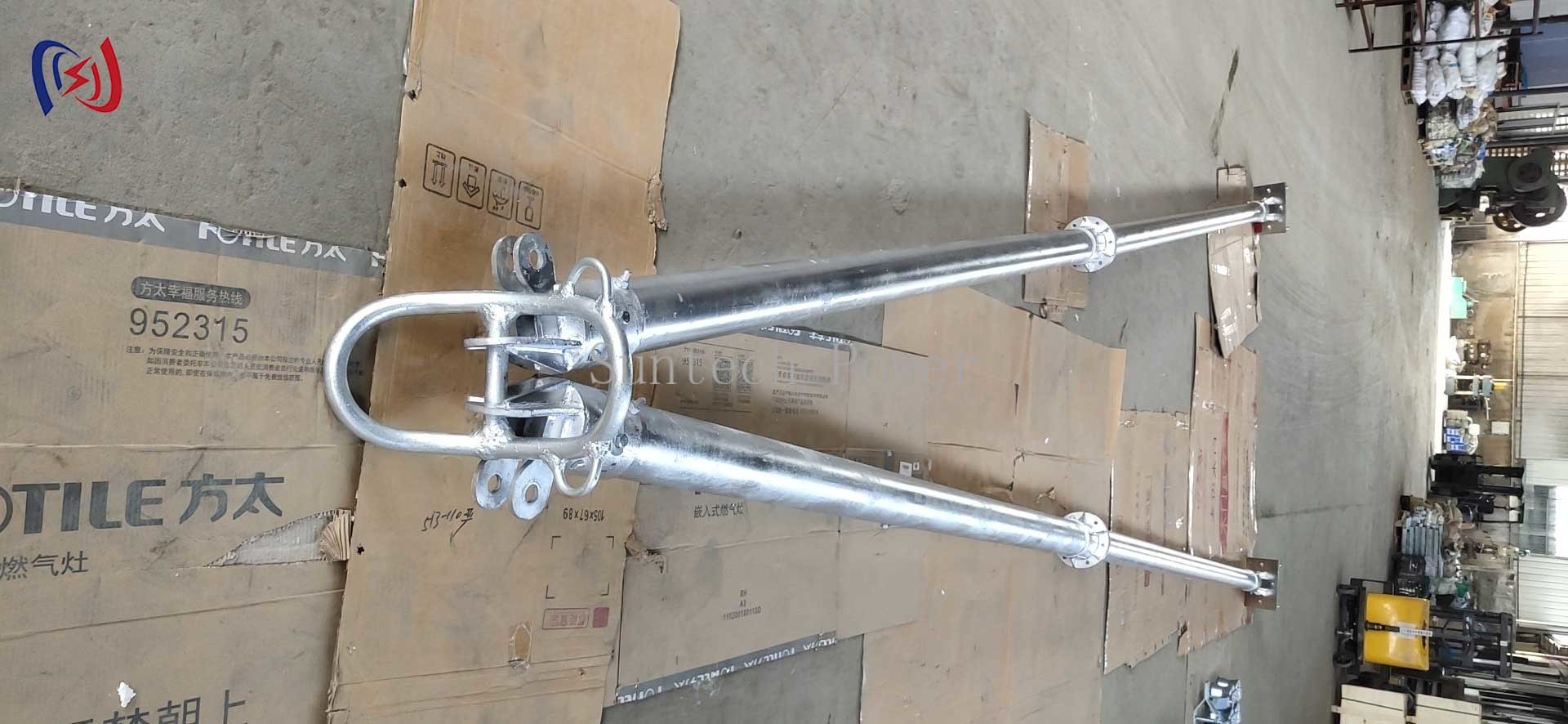

โครงสร้าง A-Frame แบบท่อสำหรับงานก่อสร้างเสาส่งไฟฟ้า
คุณสมบัติ:
เสา Gin Pole ทรง A-Shape แบบท่อเป็นระบบยกของหนักที่ออกแบบมาเพื่อความมั่นคงและรับน้ำหนักได้มากในการก่อสร้างและบำรุงรักษาสายส่งไฟฟ้า โครงสร้าง A-frame แบบท่อให้ความแข็งแรงที่เหนือกว่าและมีคุณสมบัติ:
โครงสร้างเหล็กหรืออะลูมิเนียมเกรดสูง พร้อมการชุบสังกะสีเสริมเพื่อต้านทานการกัดกร่อน
การกำหนดค่าฐานกว้างเพื่อเพิ่มความมั่นคงระหว่างการยก
จุดติดตั้งอุปกรณ์ยกที่รวมอยู่สำหรับการยึดติดโหลดอย่างปลอดภัย
ตัวนำสายเคเบิลด้านในที่เรียบเพื่อลดแรงเสียดทานและการสึกหรอ
ระบบตรวจสอบน้ำหนักบรรทุกเสริมพร้อมการอ่านค่าแบบดิจิทัล
ฮาร์ดแวร์เชื่อมต่อด่วนสำหรับการประกอบและถอดประกอบอย่างรวดเร็ว
หลักการทำงาน:
ฐาน A-frame ถูกยึดกับฐานรากหรือโครงสร้างเสาที่มั่นคง
สาย Guy (เมื่อใช้งาน) ให้การรองรับด้านข้างเพิ่มเติม
กลไกการยก (แบบใช้มือหรือใช้พลังงาน) ติดตั้งอยู่ที่จุดสูงสุด
โหลดถูกยกขึ้นในแนวตั้งระหว่างขาทั้งสองข้างของ A-frame
ลูกกลิ้งนำทางช่วยให้การเคลื่อนที่ถูกควบคุมและป้องกันการแกว่ง
การใช้งาน:
การติดตั้งและบำรุงรักษาสายส่งไฟฟ้า
การติดตั้งและร้อยสายไฟฟ้าแรงสูง
การยกอุปกรณ์สถานีย่อย
การประกอบเสาโทรคมนาคม
การติดตั้งสายเคเบิลสะพานและโครงสร้าง
ข้อดี:
✔ ความมั่นคงเป็นพิเศษ – การออกแบบ A-frame ต้านทานการเอียงและแรงด้านข้าง
✔ ความสามารถในการรับน้ำหนักที่สูงขึ้น – รองรับน้ำหนักที่มากกว่าระบบเสาเดี่ยว
✔ การควบคุมที่แม่นยำ – เหมาะสำหรับการจัดตำแหน่งส่วนประกอบเสาขนาดใหญ่
✔ โครงสร้างที่ทนทาน – วัสดุที่ทนต่อสภาพอากาศสำหรับการใช้งานในระยะยาว
บริการและการสนับสนุน:
การคำนวณน้ำหนักบรรทุกทางวิศวกรรมสำหรับข้อกำหนดของโครงการเฉพาะ
การผลิตแบบกำหนดเองสำหรับงานที่ไม่เหมือนใคร
แนวทางการตรวจสอบและบำรุงรักษาที่ครอบคลุม
การใช้งานและลักษณะเฉพาะ
ระหว่างการใช้งานสำหรับวิศวกรรมสายส่งและจำหน่าย, วัสดุเสาสลิง, การใช้ชุดรอกตำแหน่ง
ใช้สไตล์แขนเดียว, ปราศจากข้อจำกัดทิศทาง, ใช้งานสะดวก
วัสดุหลักใช้อะลูมิเนียมไทเทเนียมอัลลอยด์มุมฉาก, ข้อต่อหมุดย้ำ, พกพาสะดวกและทนทาน
| หมายเลขสินค้า | รุ่น |
ความยาว (ม.) |
เส้นผ่านศูนย์กลาง*ผนัง (มม.) |
น้ำหนักบรรทุกแนวตั้ง (KN) |
ปัจจัยด้านความปลอดภัย (K) |
น้ำหนัก (กก./ม.) |
| 03311 | LBGR120A | 6-9 | 120x7 | 17-30 | 2.5 | 7.5 |
| 03321 | LBGR150A | 8-13 | 150x6 | 13-31 | 2.5 | 8 |
