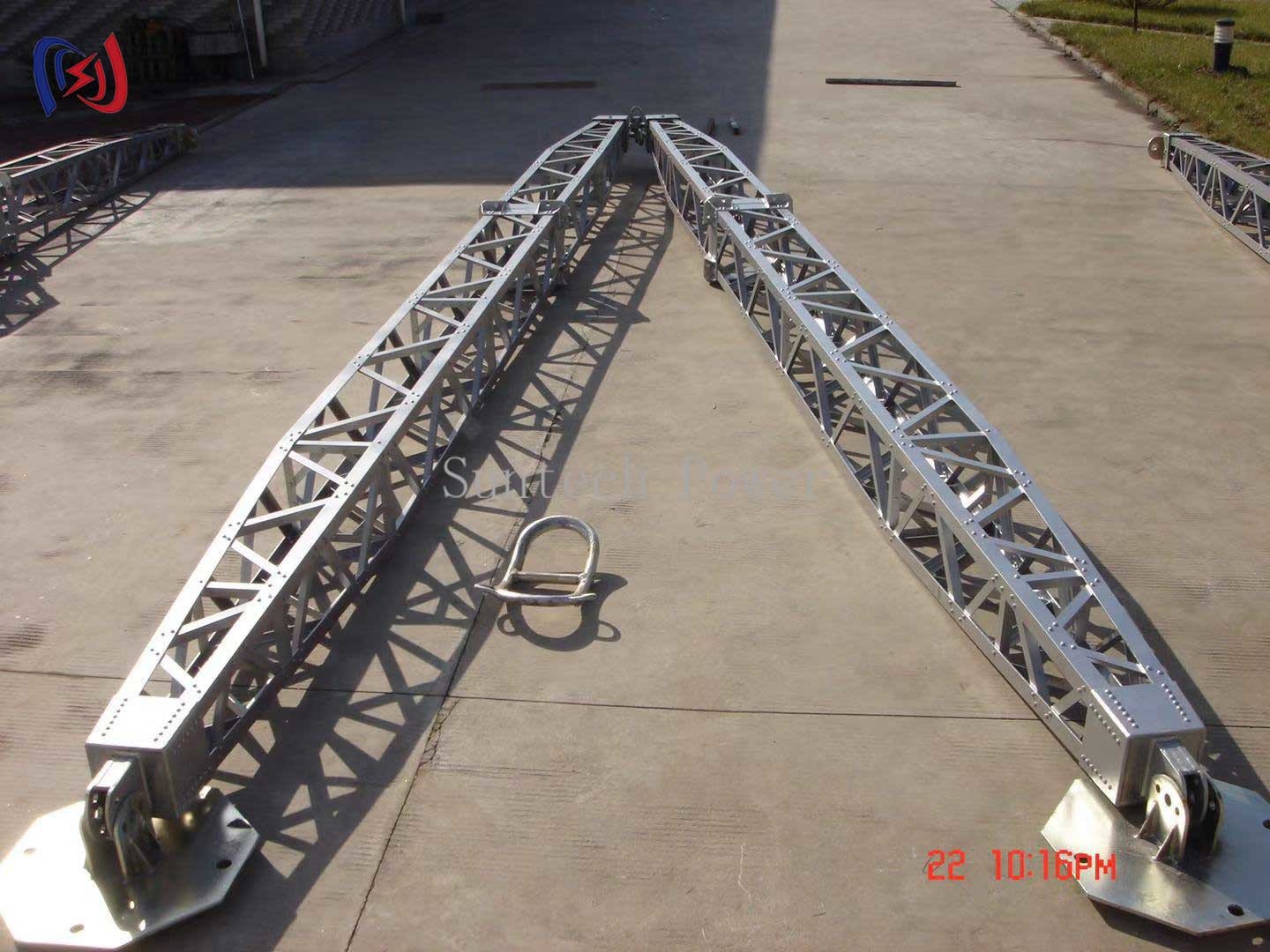

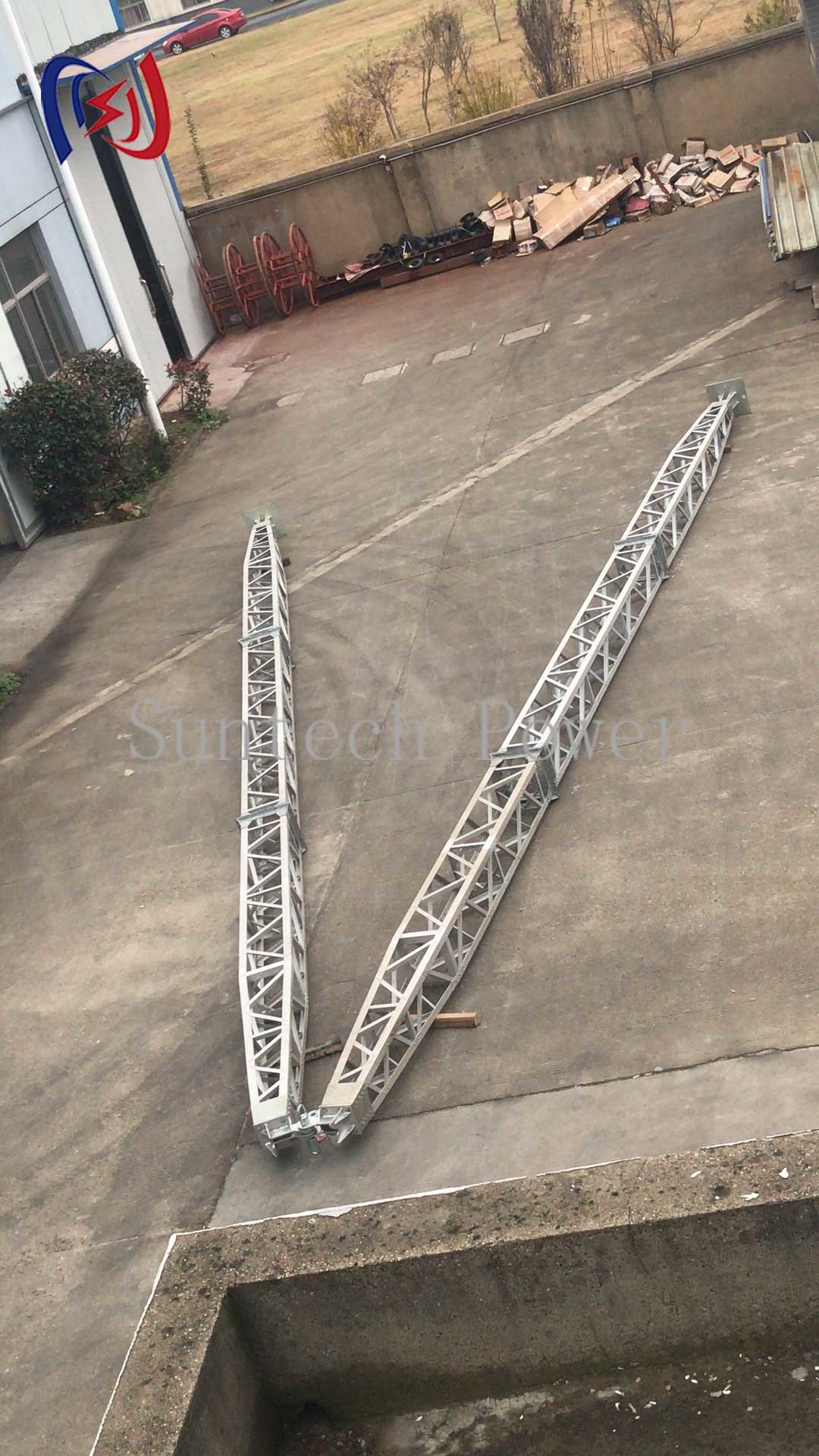

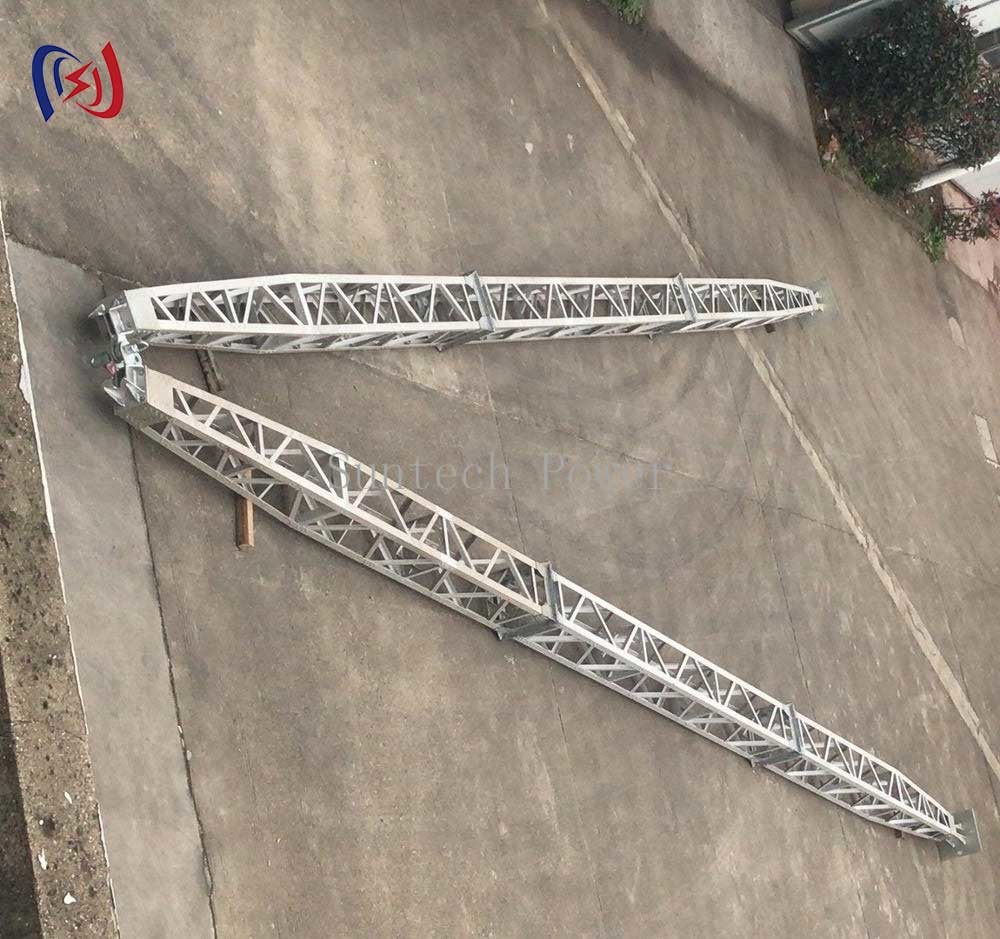

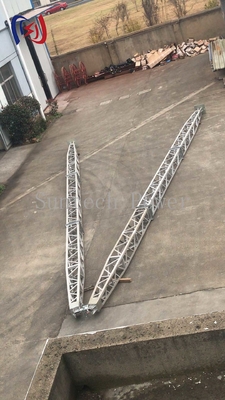

การออกแบบ A- Shape Lattice Gin Pole สําหรับการยกภาระหนัก
ลักษณะ:
A-Shape Lattice Gin Pole เป็นระบบยกของหนักที่ออกแบบโดยเฉพาะสําหรับการก่อตั้งหอระบายไฟ การบํารุงรักษา และการติดตั้งสายไฟฟ้าแรงสูงการออกแบบกรอบ A ที่โดดเด่นของมันให้ความมั่นคงและความสามารถในการแบกภาระที่สูงกว่าเมื่อเทียบกับระบบโพลเดียวลักษณะสําคัญประกอบด้วย
การ สร้าง ที่ แข็งแรง มาก: มี ใน สแตนเลส แกลนเวเนส หรือ อลูมิเนียม น้ําหนักเบา
การออกแบบรั้วแบบโมดูล: ส่วนที่ล็อคเข้ากัน ทําให้สามารถประกอบและปรับความสูงได้อย่างรวดเร็ว (โดยทั่วไป 6m ถึง 25m)
ความมั่นคงของฐานที่กว้าง: การจัดตั้งกรอบ A ป้องกันการพลิกระหว่างการยกของหนัก
จุดการติดตั้งแบบบูรณาการ จุดการติดตั้งหลายจุดเพื่อควบคุมภาระอย่างแม่นยํา
ระบบล็อคความปลอดภัย ระบบล็อคความปลอดภัย ระบบล็อคความปลอดภัย
อุปกรณ์เสริมทางเลือก: รวมถึงเซลล์ภาระ, ชุดสายพัดและระบบหมุน
หลักการทํางาน:
ฐานกรอบ A ได้รับการติดตั้งกับฐานของหอคอยหรือโครงสร้างสนับสนุน
สาย Guy (เมื่อใช้) ให้ความมั่นคงด้านข้างเพิ่มเติม
อุปกรณ์ยก (ยกโซ่มือหรือ winch พลังงาน) ถูกติดตั้งที่จุดสูงสุด
ภาระถูกยกตั้งตรงระหว่างสองขาของกรอบ A
รอลเลอร์นําให้การทํางานเรียบร้อยและป้องกันการสวิงของภาระ
การใช้งาน:
การก่อตั้งหอระบายไฟและการติดตั้งส่วนประกอบ
การทํางานต่อสายไฟฟ้าแรงดันสูง
การยกและการวางอุปกรณ์ของสับสเตชั่น
การติดตั้งแอนเทนเน่ตาวเวอร์เซลล์
โครงการติดตั้งสายไฟสะพาน
ข้อดี:
✔ ความ มั่นคง ที่ ดี กว้าง - การ ออกแบบ กรอบ A สามารถ ทน ความ ยึดหนัก ทาง ทิศ และ แรง ลม ได้
✔ ความจุสูงกว่า - โดยทั่วไป 1.5-2x ความจุของระบบโพลเดียว
✔ การ ควบคุม ที่ แม่นยํา - เหมาะ สําหรับ การ สะดวก สะดวก ส่วนประกอบ หัวหิน หนัก
✔ การปรับปรุงรูปแบบ - การออกแบบแบบโมดูลเหมาะสมกับความต้องการของโครงการที่หลากหลาย
บริการและการสนับสนุน
การคํานวณด้านวิศวกรรมเฉพาะสถานที่
ผลิตตามสั่งสําหรับการใช้งานพิเศษ
คู่มือการตรวจสอบและบํารุงรักษาที่ครบถ้วน
อธิบาย:

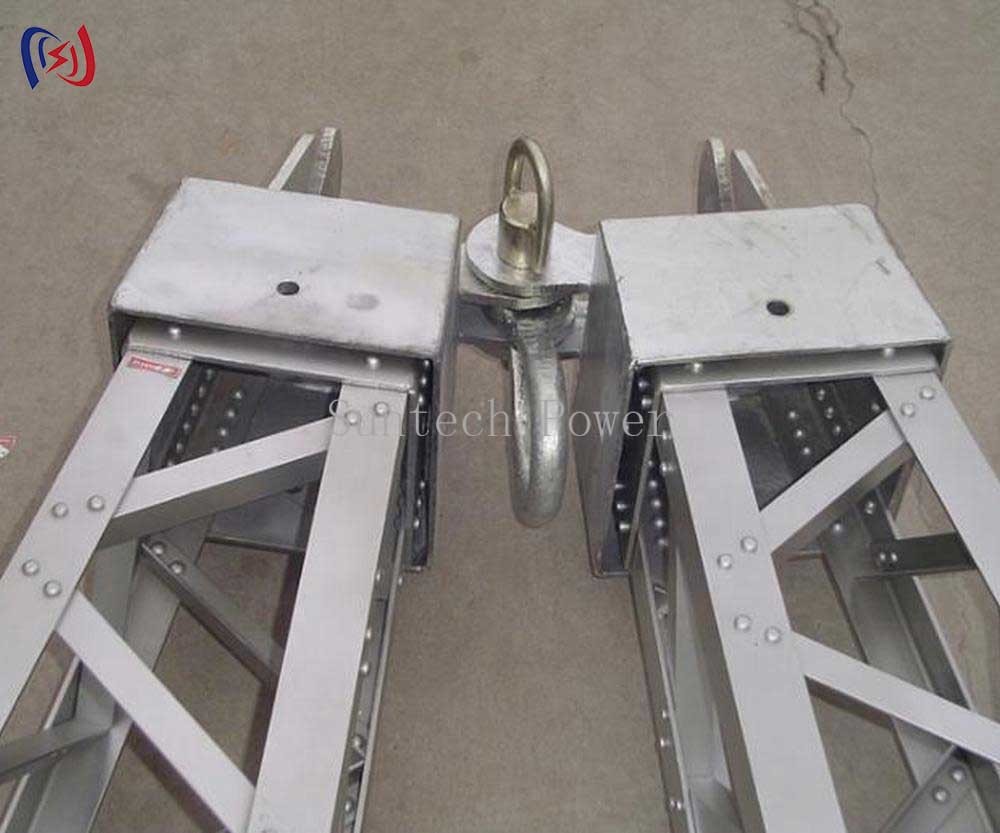

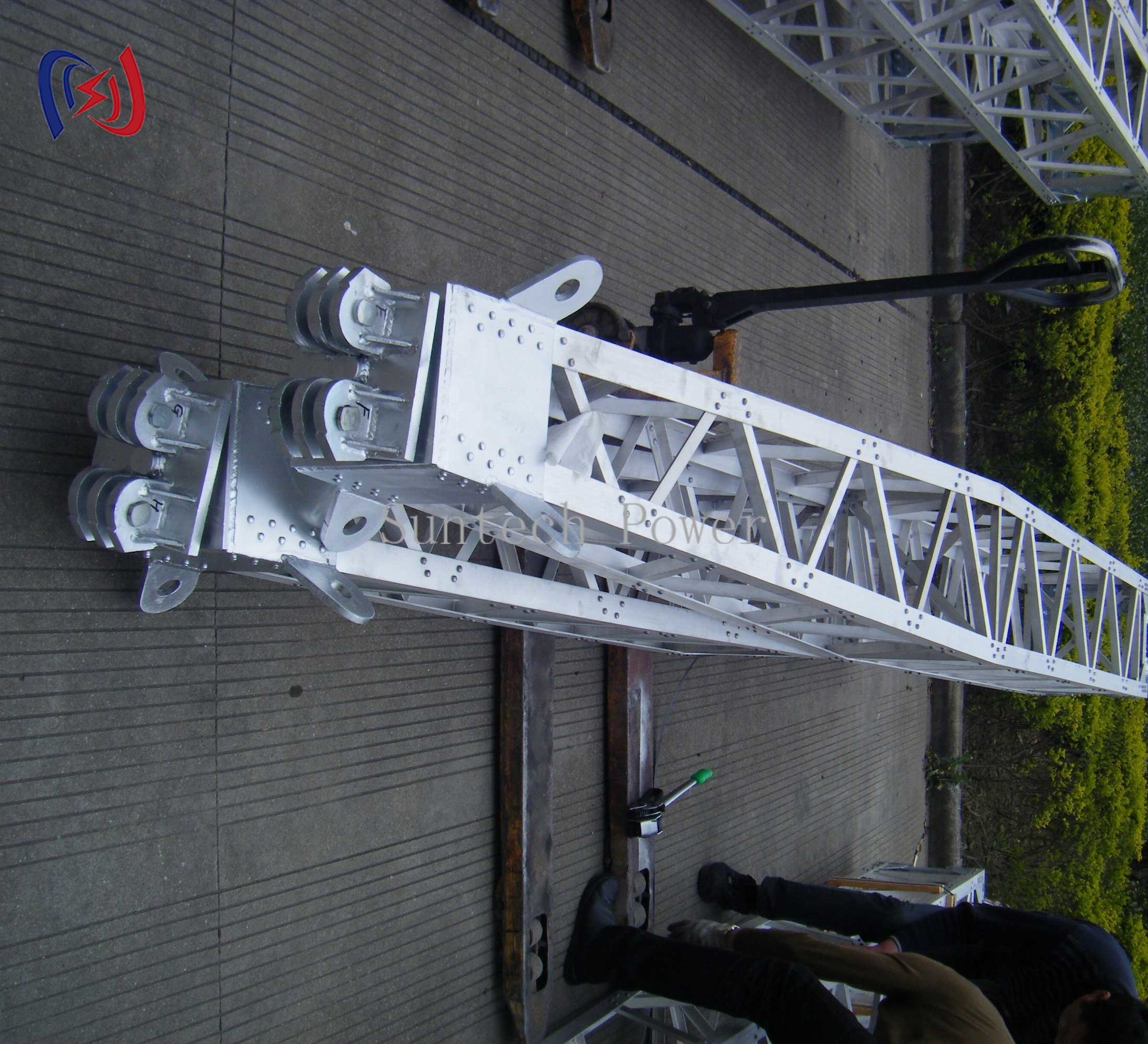

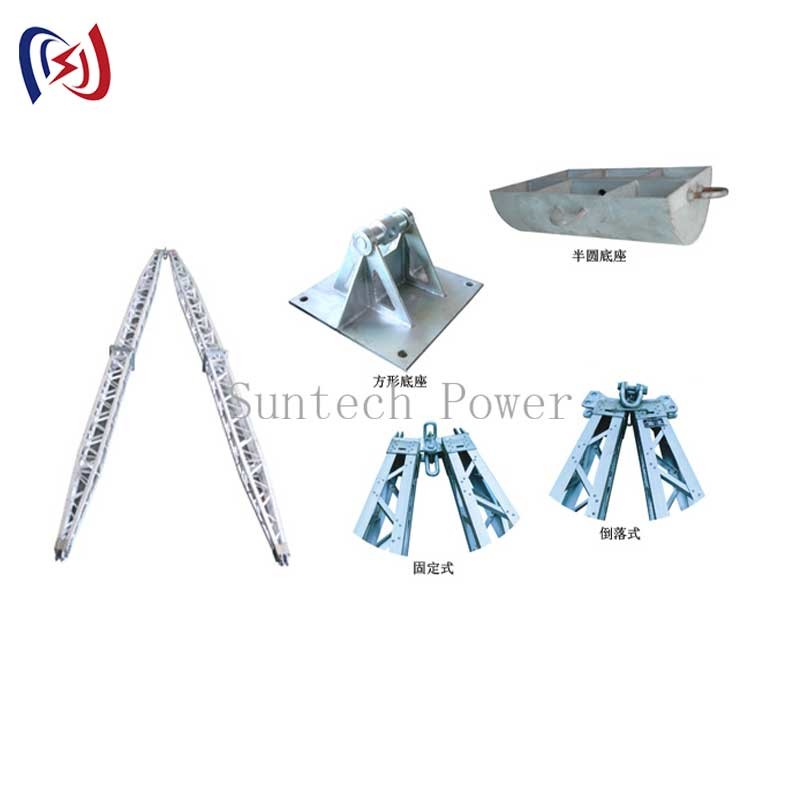

ส่วนหัวของกระดานจินกลับกลับ และส่วนฐานของกระดานจินเป็นครึ่งวงกลมหรือสี่เหลี่ยม และควรสังเกตเมื่อสั่งซื้อ
03361-03445 เป็นวัสดุเหล็กสกัดอลูมิเนียม.03611-03615 เป็นวัสดุเหล็กแมนแกน
| รายการที่ | รุ่น | ระยะ ((M) | หมวด ((MM) | ขนาดส่วนใหญ่ ((MM) | ขนาดของอุปกรณ์เสริม ((MM) | ภาระแนวตั้ง ((KN) | ปัจจัยความปลอดภัย ((K) | น้ําหนัก ((KG/M) |
| 03361 | LBR-250 | 8-13 | 250*250 | 50*50*4 | 25*25*3 | 72-26 | 2.5 | 10.5*2 |
| 03371 | LBR-300A | 8-16 | 300*300 | 50*50*4 | 25*25*3 | 90-26 | 10.5*2 | |
| 03380 | LBR-300B | 300*300 | 50*50*5 | 30*30*3 | 11.0*2 | |||
| 03381 | LBR-350 | 8-16 | 350*350 | 50*50*5 | 30*30*3 | 120-35 | 10.5*2 | |
| 03391 | LBR-400A | 11-18 | 400*400 | 50*50*5 | 30*30*3 | 147-38 | 11.0*2 | |
| 03401 | LBR-400B | 400*400 | 60*60*5 | 30*30*3 | 14.6*2 | |||
| 03411 | LBR-500A | 13-20 | 500*500 | 60*60*5 | 30*3*3 | 162-81 | 18*2 | |
| 03415 | LBR-500B | 500*500 | 60*60*5 | 40*40*3 | 20*2 | |||
| 03421 | LBR-500C | 500*500 | 70*70*6 | 40*40*3 | 256-127 | 21*2 | ||
| 03425 | LBR-500D | 500*500 | 70*70*6 | 50*50*4 | 22*2 | |||
| 03431 | LBR-600A | 15-22 | 600*600 | 60*60*6 | 40*40*3 | 171-96 | 20*2 | |
| 03435 | LBR-600B | 600*600 | 70*70*6 | 40*40*3 | 21*2 | |||
| 03441 | LBR-600C | 600*600 | 70*70*6 | 50*50*4 | 275-150 | 22*2 | ||
| 03445 | LBR-600D | 600*600 | 80*80*6 | 50*50*4 | 24*2 | |||
| 03611 | GBR-300 | 10-15 | 300*300 | 50*50*5 | 30*30*3 | 75-35 | 33*2 | |
| 03612 | GBR-400 | 12-18 | 400*400 | 56*56*5 | 30*30*3 | 100-75 | 43*2 | |
| 03613 | GBR-500 | 14-24 | 500*500 | 63*63*5 | 40*40*4 | 185-125 | 54*2 | |
| 03614 | GBR-600 | 16-26 | 600*600 | 70*70*6 | 40*40*4 | 420-145 | 63*2 | |
| 03615 | GBR-700 | 18-28 | 700*700 | 80*80*6 | 50*50*4 | 600-230 | 75*2 |
