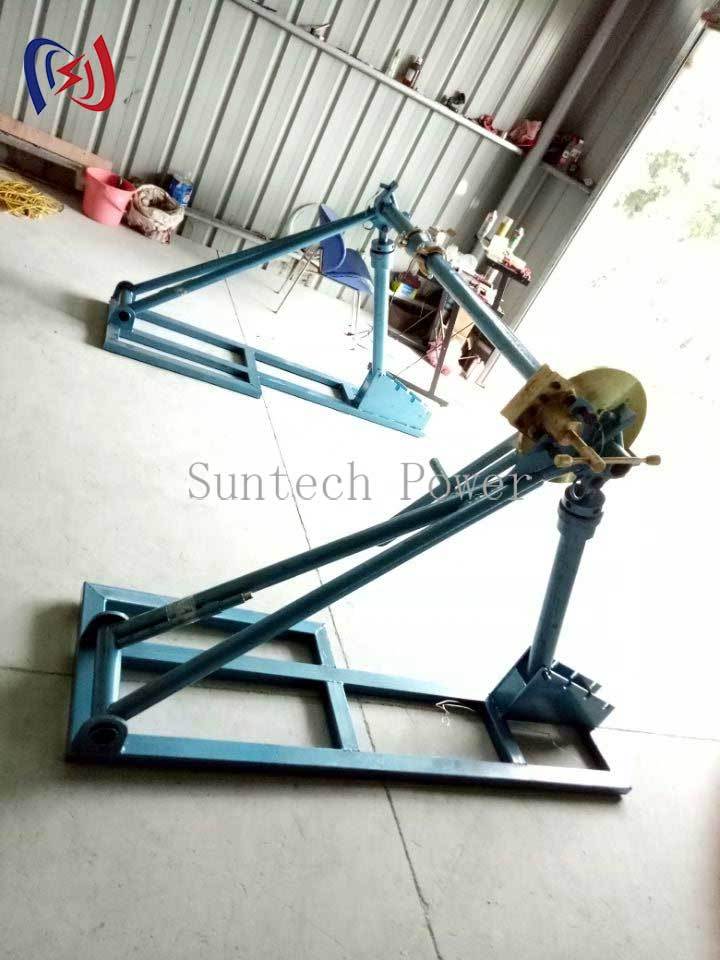

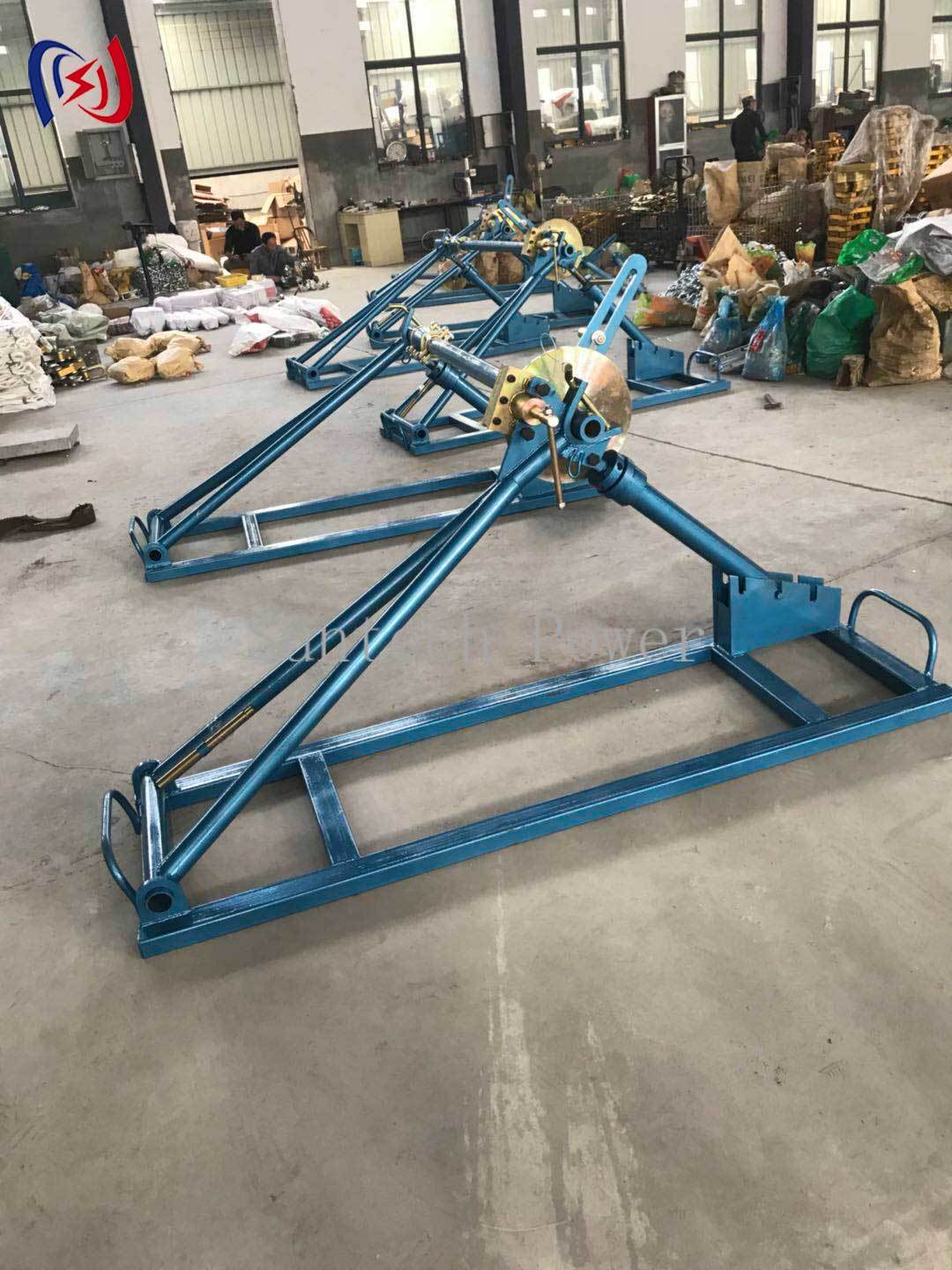

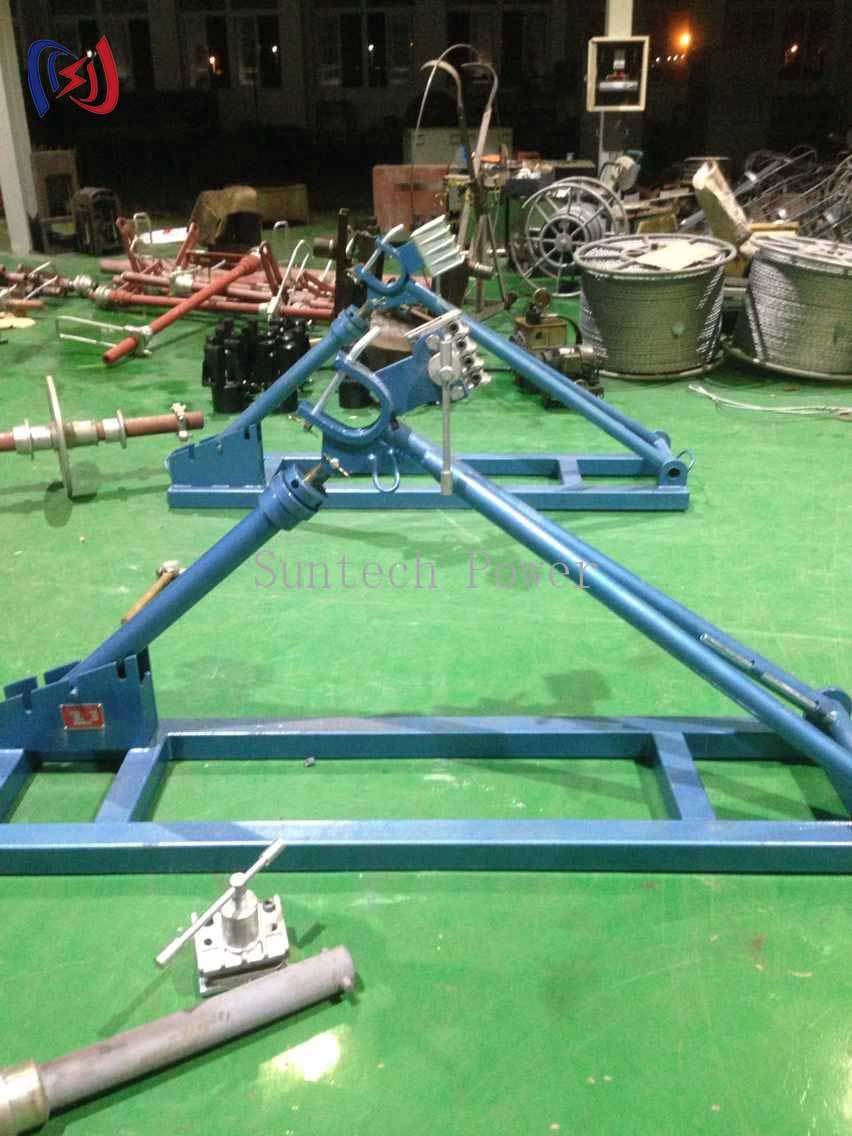

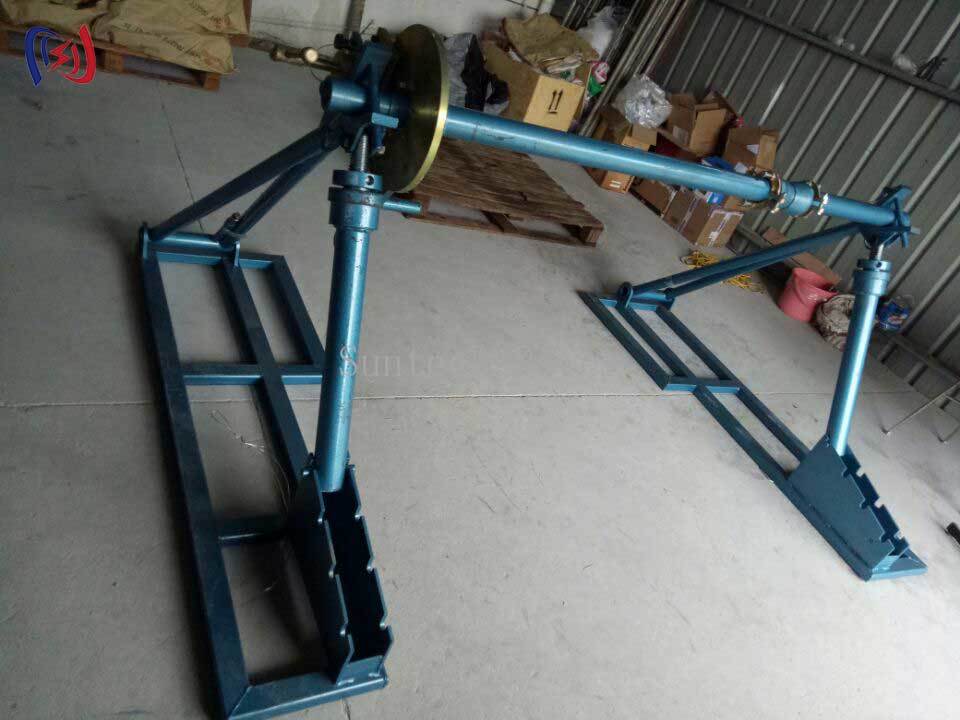

ขาตั้งรีลสายเคเบิลแบบถอดได้ โครงสร้างสำหรับงานหนักสำหรับโครงการพลังงานอุตสาหกรรม
1. ข้อได้เปรียบหลัก
• การพกพาแบบแยกส่วน – ถอดประกอบเป็น 3 ส่วนขนาดกะทัดรัด (ฐาน/เสา/ด้านบน) เพื่อการขนส่งที่ง่ายในรถบรรทุกสาธารณูปโภค
• การประกอบที่ประหยัดเวลา – พร้อมใช้งานเต็มรูปแบบใน<3 minutes with single wrench (no loose parts)
• การลดแรงงาน – แทนที่สมาชิกในทีม 3 คนที่มักจำเป็นสำหรับการจัดการดรัมด้วยตนเอง
2. วิศวกรรมความปลอดภัย
✓ การออกแบบป้องกันการยุบตัว – ข้อต่อประสานพร้อมหมุดนิรภัยป้องกันการแยกตัวโดยไม่ได้ตั้งใจ
✓ ฐานกันลื่น – แผ่นยางเสริมความแข็งแรง 4 แผ่น (150x150 มม.) ยึดเกาะกับพื้นผิวทุกประเภท
✓ การป้องกันการหนีบ – แถบเตือนสีเหลืองสดใสบนส่วนประกอบที่หมุนได้ทั้งหมด
3. จุดเด่นด้านประสิทธิภาพ
▶ การหมุน 360° – กลไกตลับลูกปืนช่วยให้จ่ายสายเคเบิลได้อย่างราบรื่นจากทุกมุม
▶ การปรับความสูง – 4 ระดับที่ตั้งไว้ล่วงหน้า (1.2 ม./1.4 ม./1.6 ม./1.8 ม.) เพื่อการทำงานตามหลักสรีรศาสตร์
▶ ความทนทานสูง – ทนต่อละอองเกลือ การสัมผัสรังสียูวี และอุณหภูมิ -30°C ถึง +60°C
4. การใช้งานทั่วไป
◆ การวางสายเคเบิลแรงดันสูง (โครงการ 35kV-500kV)
◆ การเชื่อมต่อกังหันลม
◆ การอัพเกรดสถานีย่อยในเมือง
◆ การหยุดทำงานของการบำรุงรักษาโรงงานอุตสาหกรรม
5. โปรโตคอลการบำรุงรักษา
◉ รายไตรมาส: ตรวจสอบแรงบิดของสลักเกลียวทั้งหมด (มาตรฐาน 50Nm)
◉ รายปี: หล่อลื่นกลไกการหมุน (มีช่องใส่จาระบี)
◉ ตามต้องการ: ตรวจสอบความเสียหายหรือการเสียรูปของพื้นผิว
| หมายเลขสินค้า | รุ่น | พิกัดโหลด(kn) | รีลสายเคเบิลที่ใช้งานได้(มม.) |
น้ำหนัก(มม.) |
||
|
เส้นผ่านศูนย์กลาง |
ความกว้าง |
เส้นผ่านศูนย์กลางรู |
||||
| 15141 | SIPZ3 | 30 | ≤ Φ2000 | ≤1200 | Φ76-103 | 200 |
| 15142 | SIPZ5 | 50 | ≤ Φ2400 | ≤1200 | Φ76-103 | 240 |
| 15143 | SIPZ7 | 70 | ≤ Φ2500 | ≤1700 | Φ76-103 | 350 |
| 15144 | SIPZ10 | 100 | ≤ Φ3000 | ≤1900 | Φ120-130 | 450 |
