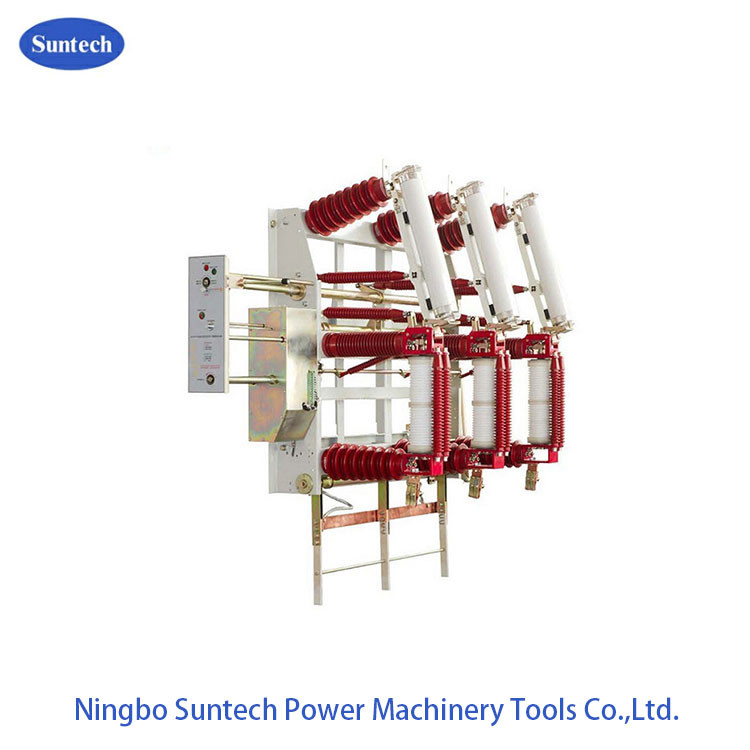

40.5KV ระบบควบคุมทางไกล สวิตช์สูง AC ภายในห้องว่าง สวิตช์ตัดภาระ
FZ(R) N21-40.5D ภายในบ้านความดันสูง AC วาคูมิคภาระสลับ-ฟิวส์รวม ( "การรวม" สําหรับสั้น) ใช้ในระบบพลังงานที่มีความถี่ AC ของ 50 Hz และความดันเฉพาะ 405 kV เพื่อตัดกระแสน้ําหนักป้องกันกระแสไฟฟ้าที่อ้วนและกระแสไฟฟ้าที่ตัดสั้นหน่วยพลังงานในเครือข่ายวงแหวนที่ใช้งานบ่อย และ เครื่องแปลงพลังงานปลายทาง.
รวมลักษณะของความสามารถในการทําลายที่ใหญ่ ความปลอดภัยและความมั่นคงสูง อายุการใช้งานไฟฟ้าที่ยาวนาน การสนับสนุนการทํางานบ่อย การบํารุงรักษาน้อย ฯลฯเครื่องสลับการก่อดินที่มีความสามารถในการสร้าง, เครื่องขับเคลื่อนสปริงไฟฟ้า และความสามารถในการควบคุมทางไกล
1.1 ปริมาตรเทคนิค
| อีเทม | หน่วย | ค่าอ้างอิง | |
| ความดันเฉพาะ | kV | 40.5 | |
| อัตราความถี่ | Hz | 50 | |
| ปริมาณกระแสไฟฟ้าขนาดสูงสุดของไฟฟิวส์ | A | 63 | |
| ระดับการปิด | 1 นาที ความถี่ความถี่ความกระตุ้น | kV | ช่องว่างว่าง, ช่องว่างระหว่างขั้ว, ช่องว่างระหว่างขั้วกับพื้น: 95; ช่องว่างแยก: 110 |
| ไฟฟ้ากระแทก ทนความกระตุ้น | kV | ช่องว่างว่าง, ช่องว่างระหว่างขั้ว, ช่องว่างระหว่างขั้วกับพื้น: 185; ช่องว่างแยก: 215 | |
| ปริมาตรฐานการใช้งาน | kA | 50 | |
| 4s ระยะเวลาสั้นเรียงลําดับทนกระแส | kA | 20 | |
| ปริมาณกระแสการสลายชื่อของภาระที่ใช้ | A | 1250 | |
| ไฟฟ้าตัดวงจรปิด | A | 1250 | |
| ค่าไฟฟ้าตัดสายไฟฟ้าในช่วงการชาร์จ | A | 21 | |
| ไฟฟ้าตัดวงจรสั้น | kA | 31.5 | |
| กระแสการถ่ายทอดระดับ | A | 1200 | |
| รูปแบบไฟฟิวส์ | XRNT3A-40.5/Δ-31.5 | ||
| พลังงานการออกของเครื่องปั่นไฟฟิวส์ | J | 2-5 | |
| อัตราการผลิตกระแสไฟฟ้าอั้น | kA | 80 ((ค่าสูงสุดที่คาด) | |
| ปริมาตรฐานการใช้งาน | kA | 50 | |
| 4s หมายเลขเวลาสั้นทนกระแสของสวิทช์การก่อดิน | kA | 20 | |
| ความดันเฉพาะ (DC หรือ AC) ของวงจรช่วย | V | 220;110 | |
| อายุการใช้งาน | วงจร | 10000 | |
1.2 ปริมาตรเทคนิคของสวิทช์ภาระแคล่ว
| รายการ | หน่วย | ค่าอ้างอิง |
| ช่องว่างการติดต่อ | mm | 17±1 |
| การเดินทางการบดของสปริงสัมผัส | mm | 4±1 |
| ความเร็วการผลิตเฉลี่ย | m/s | 00.6±0.2 |
| ความเร็วเฉลี่ยของการหัก ((ช่องว่าง: 6 มม.) | m/s | 1.5±02 |
| เวลาหยุด | ms | ≤ 60 |
| การทํา/ตัดสัมผัสที่ไม่สมองของ 3 ขั้นตอน | ms | ≤2 |
| เวลาการกระโดดในการติดต่อ | ms | ≤3 |
| ระยะทางระหว่างชิ้นส่วนที่ทํางานและระยะทางระหว่างเฟสกับพื้นดิน | mm | ≥ 300 |
| ความต้านทานวงจรระหว่างบราคเกตด้านบนและด้านล่าง | μΩ | ≤ 80 |
| มาตรฐานสินค้า |
1. GB 16926- 1997 การผสมสวิทช์-ฟิวส์ความดันสูง แลกเปลี่ยนกระแสแรง 2. IEC 60420 การผสมผสานสวิทช์-ฟิวส์ ความดันสูงที่เปลี่ยนแปลงกระแสไฟฟ้า |
| สภาพแวดล้อม |
1ความสูง: ต่ํากว่า 1000 เมตร 2อุณหภูมิภายใน: -40°C-+40°C 3ความชื้นของอากาศ: รายเดือน ≤90%, วันละ ≤95%. |
