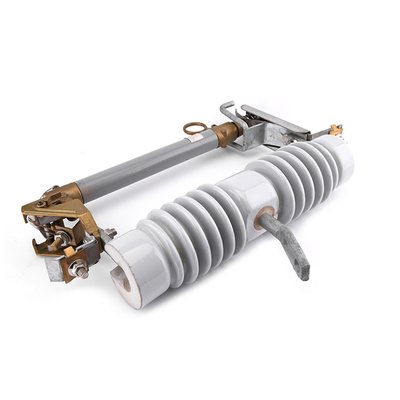

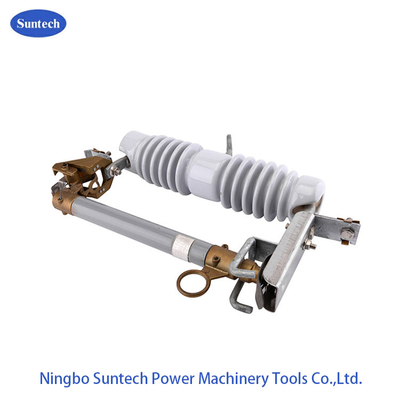

คัตเอาท์ฟิวส์แรงดันสูงยางซิลิโคนสำหรับกลางแจ้ง 200 แอมป์

สถานที่ก่อสร้าง 200 แอมป์ฟิวส์คัตเอาท์ 15kv ฟิวส์กลางแจ้ง

ตัวตัดฟิวส์ส่วนใหญ่ประกอบด้วยตัวเชื่อมฟิวส์ ตัวตัดฟิวส์ และที่ยึดฟิวส์ ตัวตัดฟิวส์ ตัวเคลือบหรือตัวฉนวนโพลีเมอร์ที่แยกส่วนนำไฟฟ้าออกจากส่วนรองรับที่ยึดฉนวนไว้

ที่ยึดฟิวส์หรือที่เรียกว่าหลอดฟิวส์ที่เป็นฉนวน ซึ่งมีส่วนประกอบฟิวส์ที่เปลี่ยนได้อยู่ภายในเมื่อฟิวส์ที่บรรจุอยู่ละลาย มันจะตัดการเชื่อมต่อวงจร และตัวยึดฟิวส์จะหล่นและห้อยลงมาจากบานพับที่ปลายด้านล่างตัวยึดฟิวส์แบบแขวนนี้แสดงว่าฟิวส์ละลายและวงจรตัดการเชื่อมต่อวงจรสามารถตัดการเชื่อมต่อได้ด้วยตนเองโดย linemen โดยใช้แท่งร้อน ตัวยึดฟิวส์อาจถูกแทนที่ด้วยใบมีดแบบแข็ง ซึ่งจะทำให้ชุดตัวยึดฟิวส์ใช้เป็นสวิตช์เท่านั้น

THE FUSE LINK ยังเป็นองค์ประกอบฟิวส์คือส่วนที่เปลี่ยนได้ของช่องตัดฟิวส์ที่จะละลายและตัดการเชื่อมต่อวงจรด้วยความร้อนของตัวเองเมื่อมีกระแสเกินไหลผ่านฟิวส์ลิงค์เป็นองค์ประกอบสำคัญในการควบคุมลักษณะของฟิวส์วัสดุ ขนาด และรูปร่างของตัวเชื่อมฟิวส์เป็นตัวกำหนดคุณสมบัติการหลอมวัสดุฟิวส์ลิงค์แบ่งออกเป็นสองประเภท: จุดหลอมเหลวต่ำและจุดหลอมเหลวสูงวัสดุที่มีจุดหลอมเหลวต่ำ เช่น ตะกั่วและโลหะผสมตะกั่ว จุดหลอมเหลวต่ำและง่ายต่อการหลอมรวม เนื่องจากมีความต้านทานสูง จึงทำให้มีขนาดหน้าตัดที่ใหญ่ ทำให้มีไอโลหะจำนวนมากขึ้นในระหว่างการหลอมเหลว เหมาะสำหรับการแตกหักต่ำเท่านั้น ความจุของช่องฟิวส์วัสดุที่มีจุดหลอมเหลวสูง เช่น ทองแดง เงิน จุดหลอมเหลวสูง ฟิวส์ไม่ง่าย แต่เนื่องจากความต้านทานต่ำ สามารถผลิตได้กว่าจุดหลอมเหลวต่ำที่มีขนาดหน้าตัดที่เล็กกว่า มีไอโลหะน้อยที่ผลิตขึ้นระหว่างการหลอมเหลว เหมาะสำหรับความสามารถในการทำลายสูงของคัตเอาท์ฟิวส์รูปร่างของฟิวส์ลิงค์มีทั้งแบบเส้นใยหรือแบบแถบการเปลี่ยนรูปร่างของส่วนตัวแปรสามารถเปลี่ยนแปลงลักษณะการหลอมของคัตเอาท์ฟิวส์ได้อย่างมากฟิวส์คัตเอาท์มีเส้นโค้งลักษณะการหลอมเหลวต่างๆ และสามารถนำไปใช้กับวัตถุป้องกันประเภทต่างๆ ได้
