สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | Suntech |
ได้รับการรับรอง: | ISO |
หมายเลขรุ่น: | วิทยุสื่อสารมุมเหล็ก Wifi GSM Tower |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ทาวเวอร์ |
---|---|
ราคา: | Negotiation |
รายละเอียดการบรรจุ: | คอนเทนเนอร์ส่งออก |
เวลาการส่งมอบ: | 30-35 วันหลังจากฝาก |
เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
สามารถในการผลิต: | 3000 ชุดต่อปี |
ชื่อผลิตภัณฑ์: | หอเหล็ก | วัสดุ: | เหล็กกล้า Q235B/Q345B/Q420 |
---|---|---|---|
การใช้งาน: | จำหน่ายไฟฟ้า | ความเร็วลมพื้นฐาน: | 120 กม./ชม |
อายุการใช้งาน: | 25-30 ปี | การรักษาพื้นผิว: | จุ่มร้อนชุบสังกะสี |
แสงสูง: | astm a123 หอเหล็กมุม wifi หอเหล็กมุม astm a123 หอเหล็กโทรคมนาคม,wifi angle steel tower,astm a123 telecommunication steel tower |

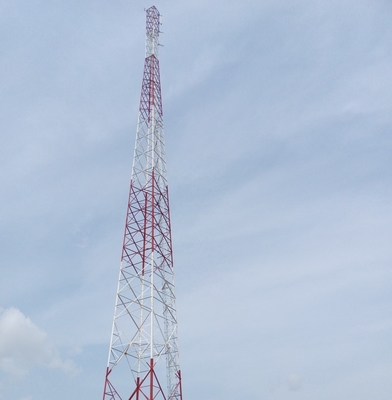

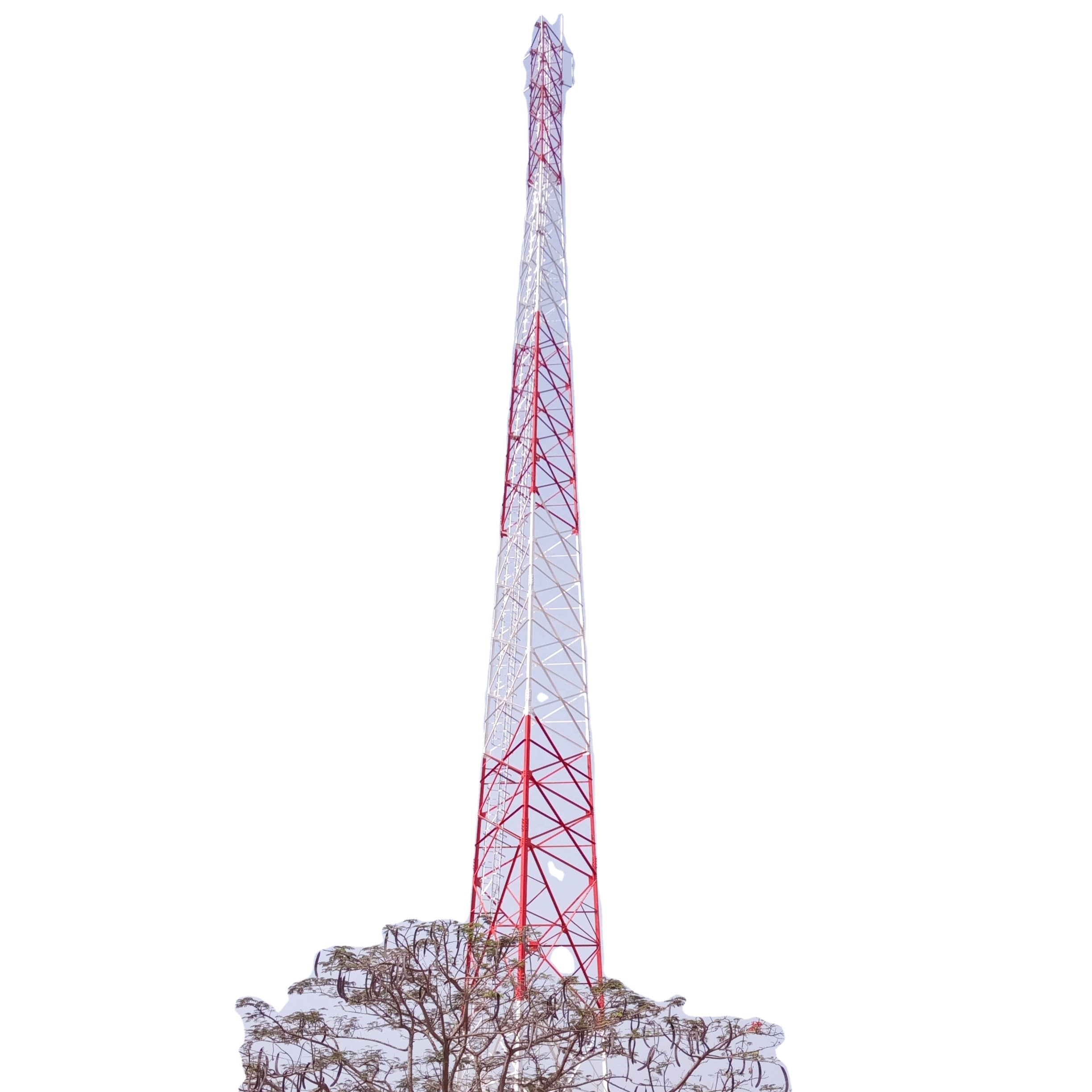

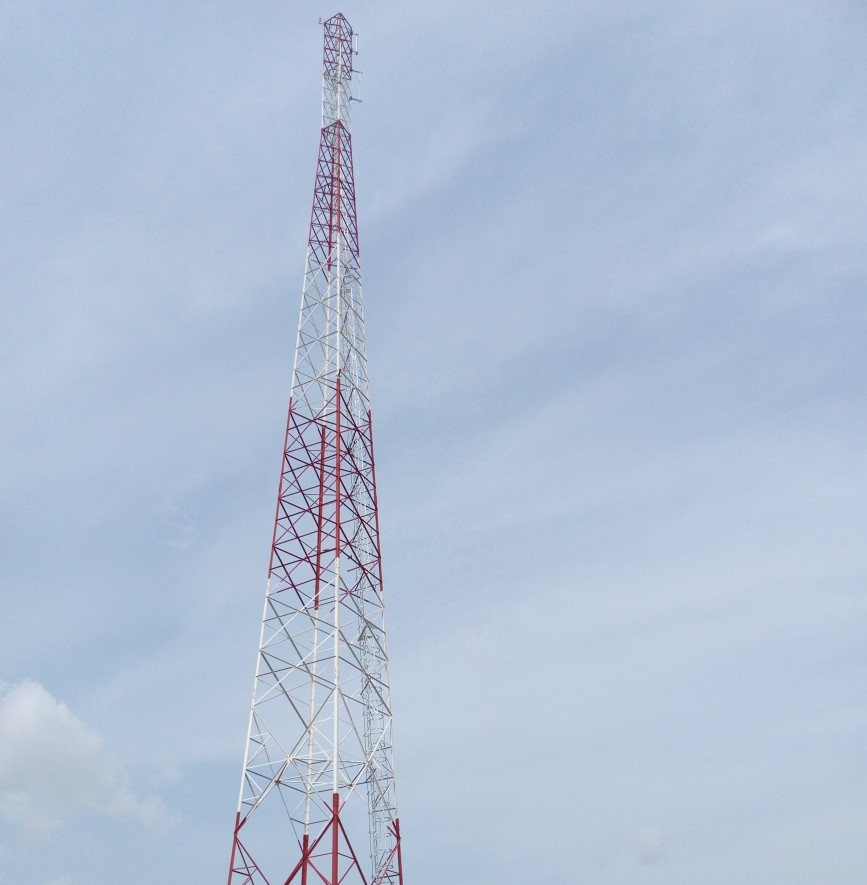

วิทยุสื่อสารเหล็กมุมเหล็กชุบสังกะสีทาวเวอร์ 4 ขา Wifi GSM Tower
คู่มือการสร้างโครงสร้างโทรคมนาคม
หากคุณมีคำถามใด ๆ เกี่ยวกับการสร้างโครงสร้างหอคอย โปรดติดต่อเรา เราสามารถแนะนำวิธีการสร้างโครงสร้างหอคอยทีละขั้นตอน เรายังสามารถทำให้การสร้างโครงสร้างหอคอย การเขียนแบบประกอบและคำแนะนำในการประกอบ ดังนั้นมันจะช่วยคุณ ออกบนหอคอย โครงสร้างสร้างอย่างง่ายดาย
การวิเคราะห์และคำนวณโครงสร้าง
เราให้บริการวิเคราะห์โครงสร้างที่ยอดเยี่ยมการวิเคราะห์เชิงโครงสร้างมีความลึกมากกว่าการตรวจสอบด้วยภาพการตรวจด้วยสายตา
ของหอจะแสดงสภาพร่างกายของหอคอย เช่น สนิม รอยเชื่อม กระดูกหัก เป็นต้น แต่จะไม่แสดงว่าเป็นหอคอย
แบกรับภาระหนักเกินไปการวิเคราะห์เชิงโครงสร้างใช้สูตรทางวิศวกรรมทางคณิตศาสตร์สำหรับความเครียด ร่วมกับพฤติกรรมที่ทราบของวัสดุต่างๆ ภายใต้ความเค้น เพื่อตรวจสอบว่าจุดใดจุดหนึ่งบนหอคอยได้รับความเครียดเกินขีดจำกัดที่ปลอดภัยหรือไม่ด้วยการใช้ซอฟต์แวร์คอมพิวเตอร์ที่ล้ำสมัย เราสามารถสร้างแบบจำลองทางคณิตศาสตร์ของโครงสร้างเหล็กใดๆ และระบุความเค้นได้อย่างรวดเร็วที่จุดหลายร้อยจุดบนหอคอย
ด้วยประสบการณ์มากกว่า 26 ปีในเสาเหล็ก เราได้ผลิตและส่งออกปริมาณมาก
ของสังกะสีแบบจุ่มร้อนและ / หรือเสาอากาศเหล็กไมโครเวฟการสื่อสารโมโนโพลจาก 20m ถึง 40m ซึ่ง
บริการสำหรับการพัฒนาอุตสาหกรรมการส่งสัญญาณของโลก เรามีสายการผลิตที่สมบูรณ์
และเครื่องจักร และช่างฝีมือที่มีประสิทธิภาพสูง ทำให้เราสามารถผลิต .ได้ 10 ตัน หรือ 5 ชุด
เสาไฟฟ้าทุกวันระยะเวลาการผลิตที่รวดเร็วและกำหนดการส่งมอบทำให้ลูกค้าของเรามีมากขึ้น
ข้อได้เปรียบที่ชัดเจนในตลาดของพวกเขา
Monopole การสื่อสารด้วยไมโครเวฟของเสาอากาศเหล็กทำด้วยแผ่นเหล็กรีดร้อนคุณภาพสูง
ที่ดัดเป็นรูปสี่เหลี่ยมคางหมูตามขนาดของเสา แล้วเชื่อม เจียร จุ่มร้อนชุบสังกะสี
และการบรรจุเพื่อจัดส่งตามภาพดังต่อไปนี้
1. หอท่อเดี่ยวโดยทั่วไปแบ่งออกเป็น 2-5 ส่วนซึ่งเชื่อมต่อด้วยปลั๊กหรือหน้าแปลน
2. ส่วนตัดขวางของหอหลอดเดียวเป็นวงกลมหรือเหลี่ยม ตัวหลักของหอจะเรียว
และเส้นผ่านศูนย์กลางด้านบนมีขนาดเล็กและเส้นผ่านศูนย์กลางใหญ่
3. มีแท่นสำหรับติดตั้งเสาอากาศบนตัวหอคอยแบบท่อเดียวหอมีปีนเล็บ
คนงานทำงานบนหอคอยบนและล่างหอคอยมีอุปกรณ์ป้องกันความปลอดภัยเพื่อปกป้องคนงาน
4. บันไดทาวเวอร์แบบท่อเดียวสามารถตั้งค่าได้สองรูปแบบ: บันไดด้านนอกและบันไดด้านใน
5. หอท่อเดียวมีขนาดเล็ก โครงสร้างหอคอยเรียบง่าย และระยะเวลาก่อสร้างสั้น ซึ่งสามารถ
ประหยัดทรัพยากรที่ดินและต้นทุน และเหมาะอย่างยิ่งสำหรับการก่อสร้างในเมือง
ไม่. | คำอธิบาย | ข้อมูลจำเพาะโดยละเอียดและพารามิเตอร์การออกแบบที่สำคัญ |
1 | รหัสการออกแบบ | ANSI/TIA222G, มาตรฐานยุโรปและอื่นๆ |
2 | กำลังโหลดการออกแบบ | 1. พื้นที่โหลดเสาอากาศตามที่ลูกค้าทั่วโลกกำหนด |
2. ความเร็วลมตามที่ลูกค้าร้องขอ | ||
3. Deflection & Twist Angle, Exposure Category, Topographic Category ตามที่ลูกค้ากำหนด | ||
4 | การจำแนกโครงสร้าง | II |
5 | ชุบสังกะสีแบบจุ่มร้อน | ISO 1461 2009, ASTM A123 |
6 | เกรดเหล็ก | 1. เหล็กกล้าโครงสร้างโลหะผสมต่ำที่มีความแข็งแรงสูง: Q420B ซึ่งเทียบเท่ากับ ASTM Gr60 |
2. เหล็กกล้าโครงสร้างโลหะผสมต่ำที่มีความแข็งแรงสูง: Q345B ซึ่งเทียบเท่ากับ ASTM Gr50 หรือ S355JR | ||
3. เหล็กกล้าคาร์บอนโครงสร้าง: Q235B ซึ่งเทียบเท่ากับ ASTM A36 หรือ S235JR | ||
7 | สลักเกลียวและถั่ว | ส่วนใหญ่ ISO 898 เกรด 6.8 และ 8.8 โบลท์ |
8 | พื้นฐาน | 50KPa, 100KPa, 150KPa ความสามารถในการรับน้ำหนักของดินเป็นหลัก |
9 | ประเภททาวเวอร์ | 1. หอคอยเชิงมุมที่รองรับตัวเอง 3 ขา |
2. หอคอย Tubular รองรับตัวเอง 3 ขา | ||
3. 4 ขา Self รองรับ Angular Towers | ||
4. หอคอย Tubular รองรับตัวเอง 4 ขา | ||
5. กีด แมสต์ | ||
6. โมโนโพลทาวเวอร์ | ||
7. หอคอยพราง: ต้นปาล์ม ต้นสน ต้นมะพร้าว และต้นไม้อื่นๆ | ||
8. RDS Tower: ไซต์/หอคอยปรับใช้อย่างรวดเร็ว | ||
9. หอคอยบนชั้นดาดฟ้า | ||
10. เสาอัจฉริยะ | ||
10 | การรับประกัน | 1. โครงสร้างหอคอย: 10 ปี |
2. หอคอยพรางตัว | ||
ก.เห่า: 10 ปี | ||
ข.กิ่งและใบ : 3 ปี | ||
11 | ระยะเวลาคืนรถ | 50 ปี |
12 | เครื่องประดับ | 1. ชุดสี (มาตรฐาน ICAO): สีกันสนิมอะคริลิกสูตรน้ำ ซึ่งประกอบด้วย สีรองพื้น สีส้ม/แดง และสีขาวงาช้าง |
2. ไฟบิน: ไฟคู่ 48V / 220V และไฟเดี่ยว & ไฟพลังงานแสงอาทิตย์ | ||
3. ระบบฟ้าผ่า: สายล่อฟ้าพร้อมสายทองแดง 70 มม. 2 G / Y ลงหรือเทปทองแดงแบนขนาด 25x3 มม. พร้อมที่หนีบและบัสบาร์เหล็กเคลือบทองแดงหรือตามที่ลูกค้ากำหนด | ||
4. ระบบสายดิน: สายดินพร้อมสายเกลียวเหล็กหุ้มทองแดงและตัวเชื่อม ฯลฯ หรือตามที่ลูกค้ากำหนด | ||
5. ACDB ตามที่ลูกค้ากำหนด | ||
6. รั้ว: รั้วเหล็กดัดและรั้วตาข่ายลวดด้วยลวดมีดโกนและประตู | ||
7. ระบบกันตก: ระบบป้องกันการตกของใบรับรอง GB และ CE | ||
8. สายไฟเบอร์ออปติก: ตามที่ลูกค้ากำหนด | ||
9. เครื่องกำเนิด: ตามที่ลูกค้ากำหนด | ||
10. Canopy and Generator Cage: ตามที่ลูกค้ากำหนด |
