สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | Suntech |
ได้รับการรับรอง: | ISO |
หมายเลขรุ่น: | ตาข่ายทาวเวอร์ |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ทาวเวอร์ |
---|---|
ราคา: | Get the latest prices |
รายละเอียดการบรรจุ: | คอนเทนเนอร์ส่งออก |
เวลาการส่งมอบ: | 30-35 วันหลังจากฝาก |
เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
สามารถในการผลิต: | 900000 เมตริกตัน/เมตริกตันต่อปี |
ประเภทวัสดุ: | เหล็กกล้า Q355/Q255 | แอปพลิเคชัน: | หอสายส่ง |
---|---|---|---|
พื้นผิว: | จุ่มร้อนชุบสังกะสี | ความเร็วลม: | 120 กม./ชม |
การใช้งาน: | สถานที่ก่อสร้าง | อายุการใช้งาน: | มากกว่า 30 ปี |
แสงสูง: | 132KV Lattice Steel Tower,HDG Lattice Steel Tower,เสาส่งกำลังไฟฟ้า 132KV |

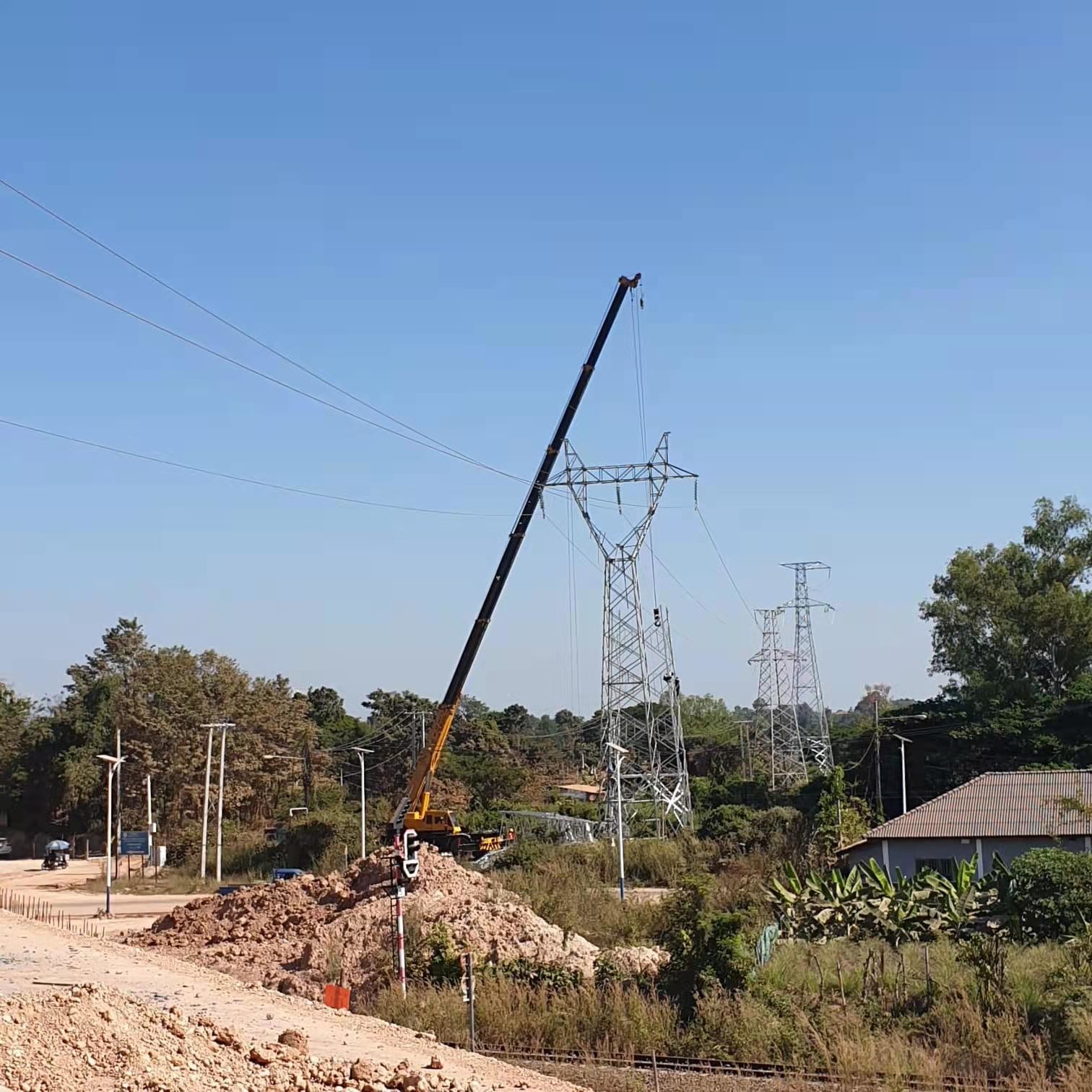

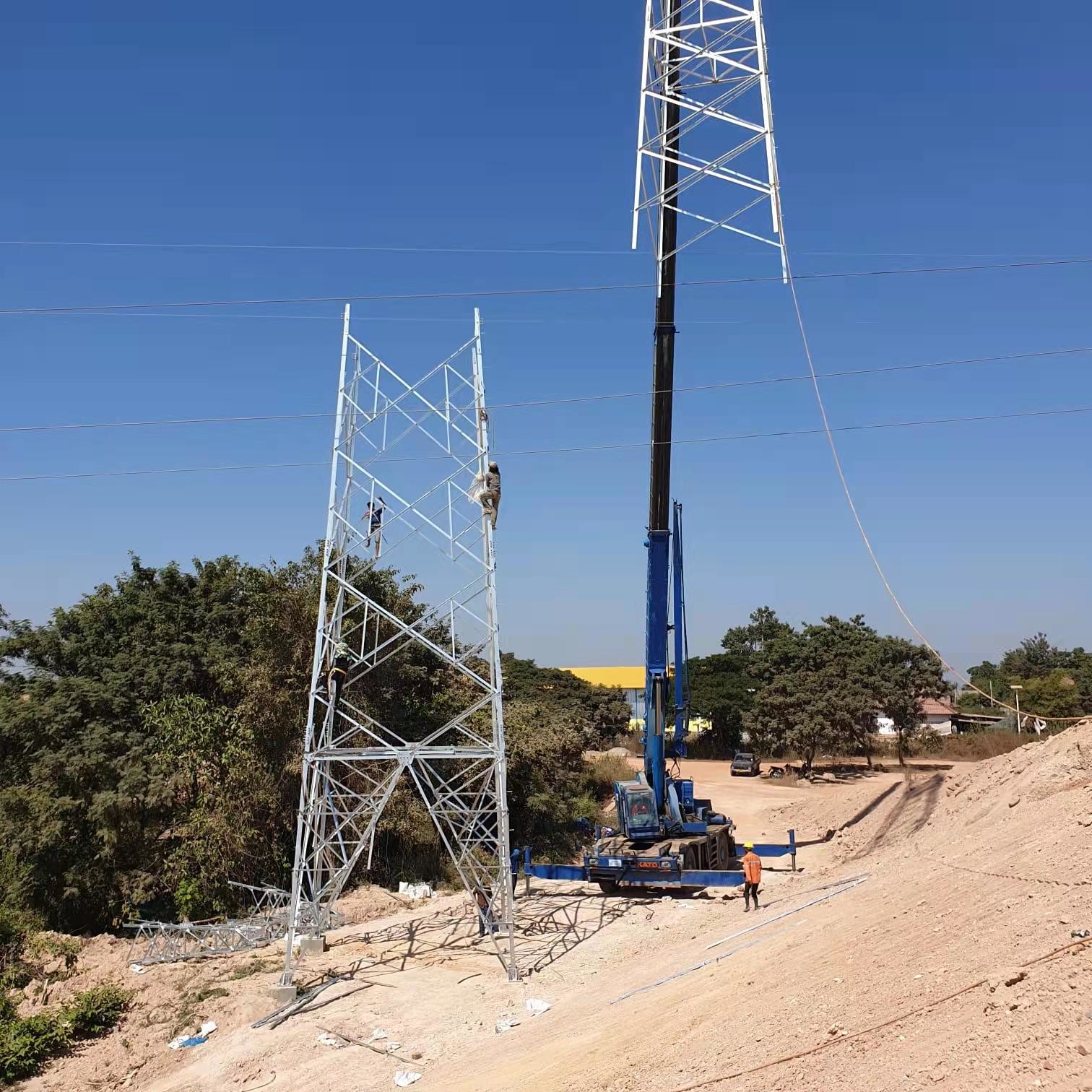

132KV Transmission Line Lattice Steel Tower Erection ไซต์ก่อสร้างไฟฟ้า
หอสายส่งมีทั้งระบบโมโนโพลาร์หรือไบโพลาร์ด้วยระบบไบโพลาร์ จะใช้การจัดตัวนำไฟฟ้าที่มีตัวนำไฟฟ้าเพียงตัวเดียวที่แต่ละด้านของหอคอยในบางรูปแบบ ตัวนำกราวด์จะถูกใช้เป็นสายอิเล็กโทรดหรือกราวด์กลับในกรณีนี้ ต้องติดตั้งฉนวนที่ติดตั้งอุปกรณ์ป้องกันไฟกระชากที่เสา เพื่อป้องกันการกัดกร่อนของเสาไฟฟ้าเคมีสำหรับการส่งสัญญาณ Suntech แบบขั้วเดียวที่มีการส่งคืนภาคพื้นดิน สามารถใช้เสาที่มีตัวนำเพียงตัวเดียวได้อย่างไรก็ตาม ในหลายกรณี หอคอยได้รับการออกแบบสำหรับการแปลงเป็นระบบสองขั้วในภายหลังในกรณีเหล่านี้ ตัวนำทั้งสองด้านของหอคอยมักถูกติดตั้งด้วยเหตุผลทางกลจนกว่าจะต้องใช้ขั้วที่สอง จะใช้เป็นสายอิเล็กโทรดหรือต่อขนานกับขั้วที่ใช้อยู่ก็ได้ในกรณีหลังนี้ สายไฟจากสถานีคอนเวอร์เตอร์ไปยังอิเล็กโทรดการลงกราวด์ (กราวด์) จะถูกสร้างขึ้นเป็นสายเคเบิลใต้ดิน เป็นเส้นเหนือศีรษะทางด้านขวาของทางแยก หรือโดยการใช้ตัวนำกราวด์
เสาสายอิเล็กโทรดใช้ในแผนการของซันเทคเพื่อนำสายไฟจากสถานีตัวแปลงไปยังอิเล็กโทรดกราวด์คล้ายกับโครงสร้างที่ใช้สำหรับสายไฟฟ้าที่มีแรงดันไฟฟ้า 10-100 kV แต่ปกติจะมีตัวนำเพียงตัวเดียวหรือสองตัว
หอคอยอาจรองรับตัวเองและสามารถต้านทานแรงทั้งหมดได้เนื่องจากโหลดของตัวนำ ตัวนำที่ไม่สมดุล ลมและน้ำแข็งในทุกทิศทางหอคอยดังกล่าวมักมีฐานสี่เหลี่ยมจัตุรัสโดยประมาณ และมักมีจุดสัมผัสพื้นสี่จุด
หอคอยกึ่งยืดหยุ่นได้รับการออกแบบมาเพื่อให้สามารถใช้สายดินเหนือศีรษะเพื่อถ่ายโอนภาระทางกลไปยังโครงสร้างที่อยู่ติดกัน หากตัวนำเฟสแตกและโครงสร้างอยู่ภายใต้ภาระที่ไม่สมดุลประเภทนี้มีประโยชน์สำหรับแรงดันไฟฟ้าสูงพิเศษ โดยที่ตัวนำเฟสถูกรวมเข้าด้วยกัน (สายไฟตั้งแต่สองเส้นขึ้นไปต่อเฟส)ไม่น่าจะเป็นไปได้ที่พวกมันทั้งหมดจะพังในครั้งเดียว ยกเว้นการพังทลายของภัยพิบัติหรือพายุ
เสา Guyed มีรอยเท้าขนาดเล็กมาก และอาศัยสาย Guy ที่มีความตึงเพื่อรองรับโครงสร้างและโหลดแรงดึงที่ไม่สมดุลจากตัวนำหอคอย Guyed สามารถสร้างเป็นรูปตัว V ซึ่งช่วยประหยัดน้ำหนักและค่าใช้จ่าย
ผลิตภัณฑ์ | ทาวเวอร์โครงสร้างเหล็ก |
ส่วนสูง | 5 ม. ถึง 100 ม. หรือความสูงอื่น ๆ ที่ลูกค้าต้องการ |
เหมาะสำหรับ | เสาส่งกำลังไฟฟ้า เสาเหล็ก |
รูปร่าง | Conoid, พีระมิดหลายชั้น, คอลัมน์, เหลี่ยมหรือทรงกรวย |
วัสดุ | โดยปกติ Q345B/A572 ความแข็งแรงของผลผลิตขั้นต่ำ>=345n/mm2 |
Q235B/A36 ความแข็งแรงของผลผลิตขั้นต่ำ>=235n/mm2 | |
เช่นเดียวกับเหล็กแผ่นรีดร้อนชนิดม้วนจาก Q460, ASTM573 GR65, GR50, SS400, SS490, ถึง ST52 | |
ความแข็งแกร่ง | 2.5KN,5KN,8KN,10KN,12KN |
ความรุนแรงของมิติ | -0.02 |
การประกอบแสงของโคมระย้า | IP65 |
เกรดป้องกันที่ทนต่อแรงกระแทกด้วยไฟฟ้า | เกรด1 |
ประสิทธิภาพการป้องกันการกัดกร่อนของปลอกหุ้ม | ชั้นII |
บรรยากาศการทำงานของโคมระย้า | -40 ºC~+45 ºC |
การรักษาพื้นผิว | จุ่มร้อนชุบสังกะสีตามมาตรฐาน ASTM A 123 พลังงานโพลีเอสเตอร์สีหรือมาตรฐานอื่น ๆ ตามที่ลูกค้าต้องการ |
ข้อต่อของเสา | โหมดแทรก, โหมดหน้าแปลนด้านใน, โหมดข้อต่อแบบเห็นหน้า |
การออกแบบเสา | ต้านแผ่นดินไหว 8 ระดับ |
ความเร็วลม | 160 กม./ชม. |
ความแข็งแรงของผลผลิตขั้นต่ำ | 335mpa |
ค่าความต้านทานแรงดึงสูงสุดขั้นต่ำ | 400mpa |
ความต้านทานแรงดึงสูงสุด | 620mpa |
มาตรฐาน | ISO9001 |
ความยาวต่อส่วน | ภายใน 14m เมื่อขึ้นรูปโดยไม่มีข้อต่อลื่น |
