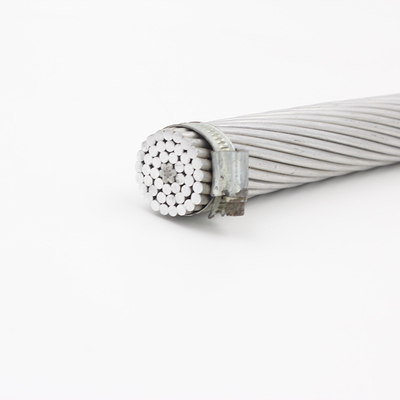

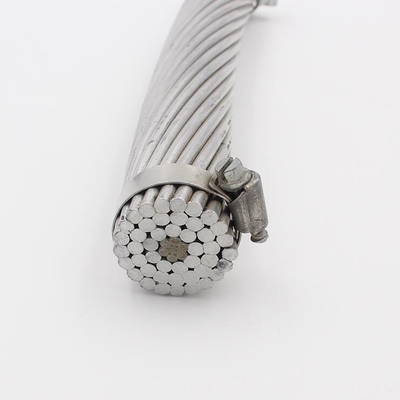

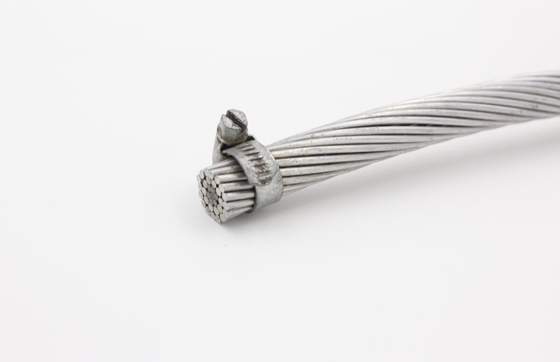

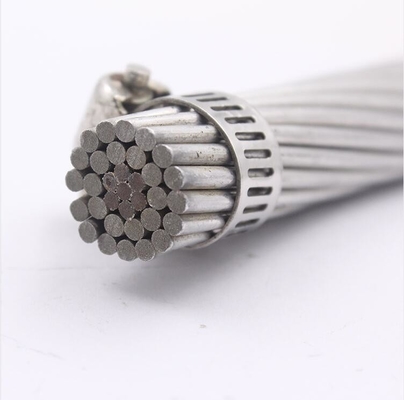

DIN 48204 70/12 120/20 ACSR / SCA สายเคเบิลตัวนำเปลือยเหนือศีรษะสายส่ง
ACSR (เสริมเหล็กตัวนำอะลูมิเนียม) มีประวัติการใช้งานที่ยาวนาน เนื่องจากมีความประหยัด ความน่าเชื่อถือ และอัตราส่วนความแข็งแรงต่อน้ำหนักอะลูมิเนียมน้ำหนักเบาที่รวมกันและค่าการนำไฟฟ้าสูงพร้อมแกนเหล็กที่แข็งแรงช่วยให้รับแรงดึงสูงขึ้น ย้อยน้อยลง และมีระยะยืดยาวกว่าทางเลือกอื่นๆ
ลักษณะทางเทคนิคของ ACSR ตามมาตรฐาน BS 215
| รหัสชื่อ | ระบุอลูมิเนียมพื้นที่ | ร้อยสายไฟ เส้นผ่านศูนย์กลาง | พื้นที่หน้าตัดของอลูมิเนียม | พื้นที่หน้าตัดทั้งหมด | ประมาณเส้นผ่านศูนย์กลางโดยรวม | ประมาณมวล | คำนวณความต้านทานกระแสตรงที่20oค | โหลดทำลายที่คำนวณได้ | |
| อัล | เหล็ก | ||||||||
| mm2 | No./mm | mm2 | mm2 | mm | กก./กม. | โอห์ม/km | กิโลนิวตัน | ||
| กระต่าย | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
| หมา | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
| หมาป่า | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
| ดิงโก้ | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
| LYNX | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
| ม้าลาย | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
ลักษณะทางเทคนิคของ ACSR ตามมาตรฐาน ASTM B 232
| รหัสชื่อ |
ระบุ AWG/MCM |
เส้นผ่านศูนย์กลางของเกลียวและลวด | พื้นที่หน้าตัดอลูมิเนียม | พื้นที่หน้าตัดทั้งหมด | ประมาณเส้นผ่านศูนย์กลางโดยรวม | ประมาณมวล | คำนวณความต้านทานกระแสตรงที่20oค | โหลดทำลายที่คำนวณได้ | |
| อัล | เหล็ก | ||||||||
| No./mm | mm2 | mm2 | mm | กก./กม. | Ω/กม. | กิโลนิวตัน | |||
| ไก่งวง | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
| หงส์ | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
| กระจอก | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
| โรบิน | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
| Raven | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
| นกกระทา | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 | 23.62 |
We มักจะใช้กลองไม้มาตรฐานเพื่อบรรจุเป็นภาพด้านล่าง นอกจากนี้เรายังสามารถออกแบบบรรจุภัณฑ์ประเภทต่างๆได้ตามความต้องการของลูกค้า
ท่าเรือขนส่งสินค้า: ชิงเต่า เซี่ยงไฮ้ หรือท่าเรืออื่น ๆ ตามความต้องการของคุณ
การขนส่งทางทะเล: มีใบเสนอราคา FOB / CFR / CIF เป็นต้นทั้งหมด
