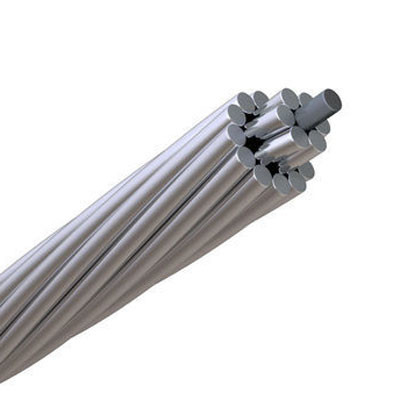

556.5 MCM Dove ACSR อะลูมิเนียมตัวนำเหล็กเสริมแรง
สายเคเบิล ACSR ของ Dove 556.5 คืออะไร?

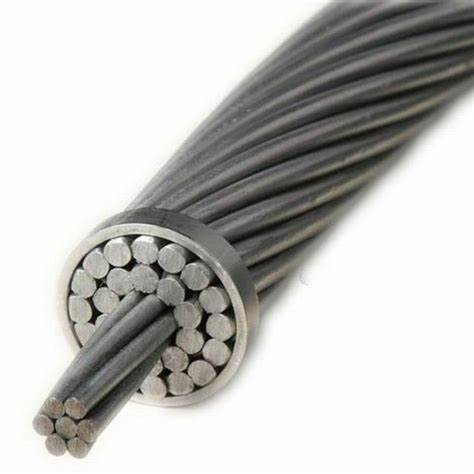

ตัวนำไฟฟ้าอะลูมิเนียม เหล็กเสริมแรง (ACSR) หรือที่รู้จักในชื่อ ตัวนำอะลูมิเนียมเปลือย เป็นหนึ่งในตัวนำที่ใช้กันอย่างแพร่หลายมากที่สุดสำหรับการส่งสัญญาณสายเคเบิล ACSR ของ Dove ขนาด 556.5 MCM ประกอบด้วยสายอลูมิเนียมหนึ่งชั้นขึ้นไปที่พันอยู่เหนือแกนเหล็กที่มีความแข็งแรงสูงซึ่งสามารถเป็นเส้นเดี่ยวหรือหลายเส้นก็ได้ขึ้นอยู่กับความต้องการลวด Al และลวดเหล็กสามารถผสมกันได้หลายแบบ เพื่อให้ได้ความจุกระแสไฟที่เหมาะสมและความแข็งแรงเชิงกลสำหรับการใช้งาน
ข้อมูลจำเพาะของสายเคเบิล ACSR 556.5 MCM Dove ACSR คืออะไร?
ขนาด (AWG หรือ MCM): 556.5
ลากสาย (AL/STL): 26/7
เส้นผ่านศูนย์กลางนิ้ว: อลูมิเนียม: 0.1463
เส้นผ่านศูนย์กลางนิ้ว: เหล็ก: 0.1138
เส้นผ่านศูนย์กลางนิ้ว: แกนเหล็ก: 0.3414
เส้นผ่านศูนย์กลางนิ้ว: สายเคเบิล OD: 0.927
น้ำหนัก lb/1000FT: อลูมิเนียม: 525.0
น้ำหนัก lb/1000FT: เหล็ก: 241.0
น้ำหนัก lb/1000FT: รวม: 766.0
เนื้อหา%: อลูมิเนียม: 68.53
เนื้อหา%: เหล็ก: 31.47
อัตราการแตกหัก (ปอนด์): 22,500
OHMS/1000 ฟุต: DC ที่ 20ºC: 0.0306
OHMS/1000 ฟุต: AC ที่75ºC: 0.038
ความจุ: 726 แอมป์
การประยุกต์ใช้ 556.5 Dove ACSR Cable คืออะไร?
สายเคเบิล ACSR ของ Dove 556.5 เหมาะสำหรับการใช้งานในทุกช่วงการใช้งานบนเสาไม้ เสาส่งสัญญาณ และโครงสร้างอื่นๆการใช้งานมีตั้งแต่สายส่งไฟฟ้าแรงสูงพิเศษ (EHV) แบบยาว ไปจนถึงบริการย่อยที่แรงดันไฟฟ้าแบบกระจายหรือใช้งานในสถานที่ส่วนตัว
ตัวนำ ACSR (ตัวนำอะลูมิเนียมเสริมเหล็กเสริมแรง) มีประวัติการใช้งานที่ยาวนาน เนื่องจากมีความประหยัด ความน่าเชื่อถือ และอัตราส่วนความแข็งแรงต่อน้ำหนักอะลูมิเนียมน้ำหนักเบาที่รวมกันและค่าการนำไฟฟ้าสูงพร้อมแกนเหล็กที่แข็งแรงช่วยให้รับแรงดึงสูงขึ้น ย้อยน้อยลง และมีระยะยืดยาวกว่าทางเลือกอื่นๆ
มาตรฐานของสายเคเบิล Dove ACSR 556.5 คืออะไร ?
ASTM B-230 ลวดอลูมิเนียม 1350-H19 สำหรับงานไฟฟ้า
ASTM B-231 ตัวนำอะลูมิเนียมแบบเกลียวที่มีจุดศูนย์กลาง
ASTM B-232 ตัวนำอะลูมิเนียม, เกลียวในแนวศูนย์กลาง, เหล็กเคลือบเสริมความแข็งแรง (ACSR)
ASTM B-341 ลวดแกนเหล็กเคลือบอะลูมิเนียมสำหรับตัวนำอะลูมิเนียม เสริมเหล็ก (ACSR/AZ)
ASTM B-498 ลวดแกนเหล็กเคลือบสังกะสีสำหรับตัวนำอะลูมิเนียม เสริมเหล็ก (ACSR)
รายชื่อตัวนำกระรอกให้เลือก
| รหัสชื่อ |
acsr ตัวนำกระรอก |
| พื้นที่อลูมิเนียมที่กำหนด mm2 |
20 |
| โครงสร้างเกลียว |
อัลเลขที่ |
6 |
| อัลDia. |
2.11 |
| เซนต์เลขที่ |
1 |
| เซนต์เดีย |
2.11 |
| พื้นที่หน้าตัดอลูมิเนียม |
มม.2 |
20.94 |
| พื้นที่หน้าตัดทั้งหมด |
มม.2 |
24.43 |
| เส้นผ่านศูนย์กลางโดยรวม |
mm |
6.33 |
| ทั้งหมด |
กก./กม. |
85 |
| โหลดทำลายที่คำนวณได้ |
ดาน |
788 |
| คำนวณความต้านทานกระแสตรงที่ 20 ℃ |
Ω/กม. |
1.368 |
| คะแนนปัจจุบัน |
อา |
109 |
