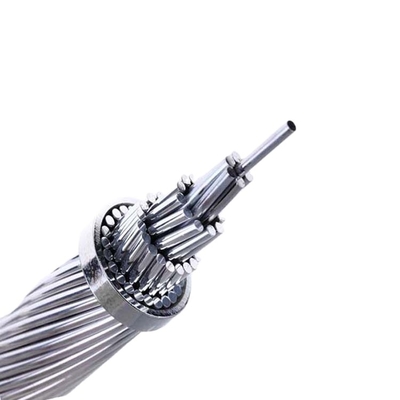

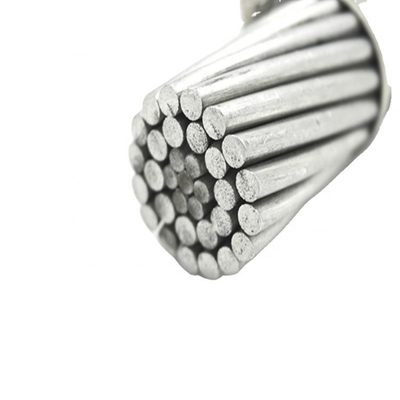

สายเคเบิล Ibis ACSR 397.5 คืออะไร ?
ตัวนำไฟฟ้าอะลูมิเนียม เหล็กเสริมแรง (ACSR) หรือที่รู้จักในชื่อ ตัวนำอะลูมิเนียมเปลือย เป็นหนึ่งในตัวนำที่ใช้กันอย่างแพร่หลายมากที่สุดสำหรับการส่งสัญญาณสายเคเบิล Ibis ACSR 397.5 MCM ประกอบด้วยสายอะลูมิเนียมหนึ่งชั้นหรือมากกว่าที่พันอยู่เหนือแกนเหล็กที่มีความแข็งแรงสูง ซึ่งสามารถเป็นเส้นเดี่ยวหรือหลายเส้นก็ได้ขึ้นอยู่กับความต้องการลวด Al และลวดเหล็กสามารถผสมกันได้หลายแบบ เพื่อให้ได้ความจุกระแสไฟที่เหมาะสมและความแข็งแรงเชิงกลสำหรับการใช้งาน
ข้อมูลจำเพาะของ 397.5 MCM Ibis ACSR Cable ?
ขนาด (AWG หรือ KCM): 397.5
ลากเส้น (AL/STL): 25/7
เส้นผ่านศูนย์กลางนิ้ว: อลูมิเนียม: 0.1236
เส้นผ่านศูนย์กลางนิ้ว: เหล็ก: 0.0961
เส้นผ่านศูนย์กลางนิ้ว: แกนเหล็ก: 0.2882
เส้นผ่านศูนย์กลางนิ้ว: สายเคเบิล OD: 0.783
น้ำหนัก lb/1000FT: อลูมิเนียม: 374.7
น้ำหนัก lb/1000FT: เหล็ก: 171.9
น้ำหนัก lb/1000FT: รวม: 546.6
เนื้อหา%: อลูมิเนียม: 68.53
เนื้อหา%: เหล็ก: 31.47
อัตราการแตกหัก (ปอนด์): 16,300
OHMS/1000 ฟุต: DC ที่ 20ºC: 0.0428
OHMS/1000 ฟุต: AC ที่75ºC: 0.052
ความจุ: 587 แอมป์
การใช้งานของ 397.5 Ibis ACSR Cable คืออะไร ?
397.5 สายเคเบิล ACSR ของไอบิสเหมาะสำหรับใช้งานในทุกช่วงการใช้งานบนเสาไม้ เสาส่งสัญญาณ และโครงสร้างอื่นๆการใช้งานมีตั้งแต่สายส่งไฟฟ้าแรงสูงพิเศษ (EHV) แบบยาว ไปจนถึงบริการย่อยที่แรงดันไฟฟ้าแบบกระจายหรือใช้งานในสถานที่ส่วนตัว
ตัวนำ ACSR (ตัวนำอะลูมิเนียมเสริมเหล็กเสริมแรง) มีประวัติการใช้งานที่ยาวนาน เนื่องจากมีความประหยัด ความน่าเชื่อถือ และอัตราส่วนความแข็งแรงต่อน้ำหนักอะลูมิเนียมน้ำหนักเบาที่รวมกันและค่าการนำไฟฟ้าสูงพร้อมแกนเหล็กที่แข็งแรงช่วยให้รับแรงดึงสูงขึ้น ย้อยน้อยลง และมีระยะยืดยาวกว่าทางเลือกอื่นๆ
มาตรฐานของสายเคเบิล Ibis ACSR 397.5 คืออะไร ?
ASTM B-230 ลวดอลูมิเนียม 1350-H19 สำหรับงานไฟฟ้า
ASTM B-231 ตัวนำอะลูมิเนียมแบบเกลียวที่มีจุดศูนย์กลาง
ASTM B-232 ตัวนำอะลูมิเนียม, เกลียวในแนวศูนย์กลาง, เหล็กเคลือบเสริมความแข็งแรง (ACSR)
ASTM B-341 ลวดแกนเหล็กเคลือบอะลูมิเนียมสำหรับตัวนำอะลูมิเนียม เสริมเหล็ก (ACSR/AZ)
ASTM B-498 ลวดแกนเหล็กเคลือบสังกะสีสำหรับตัวนำอะลูมิเนียม เสริมเหล็ก (ACSR)
ตัวนำ ACSR ในมาตรฐานแคนาดา
| รหัสชื่อ |
พื้นที่ทั้งหมด |
เกลียวและเส้นผ่านศูนย์กลาง |
เส้นผ่านศูนย์กลางโดยรวมโดยประมาณ |
มวลเชิงเส้น |
พิกัดความต้านแรงดึง |
ความต้านทานกระแสตรงสูงสุดที่ 20 ℃ Ω/km |
การตัดคะแนน |
| |
อลูมิเนียม |
เหล็ก |
ทั้งหมด |
อลูมิเนียม |
เหล็ก |
อลูมิเนียม |
เหล็ก |
ทั้งหมด. |
|
| |
มม.2 |
มม.2 |
มม.2 |
mm |
mm |
mm |
กก./กม. |
กก./กม. |
กก./กม. |
ดาน |
|
อา |
| นกกระจิบ |
8.34 |
1.39 |
9.73 |
6/1.33 |
1/1.33 |
3.99 |
22.9 |
10.8 |
33.7 |
308 |
3.43035 |
63 |
| นกกระจิบ |
10.59 |
1.34 |
11.93 |
6/1.5 |
1/1.50 |
4.5 |
29 |
14 |
43 |
420 |
2.7139 |
67 |
| ไก่งวง |
13.29 |
2.19 |
15.48 |
6/1.68 |
1/1.68 |
5.04 |
37 |
17 |
54 |
524 |
2.1586 |
78 |
| หงส์ |
21.16 |
3.55 |
24.71 |
6/2.12 |
1/2.12 |
6.36 |
58 |
27 |
85 |
832 |
1.3557 |
105 |
| สวอนเต้ |
21.16 |
5.35 |
26.5 |
7/1.96 |
1/2.61 |
6.53 |
58 |
42 |
100 |
1053 |
1.3557 |
104 |
| กลืน |
26.69 |
4.45 |
31.14 |
6/2.38 |
1/2.38 |
7.14 |
73.3 |
34.6 |
107.9 |
1021 |
1.07124 |
126 |
| กระจอก |
33.61 |
5.61 |
39.22 |
6/2.67 |
1/2.67 |
8.01 |
92 |
44 |
136 |
1270 |
0.8535 |
139 |
| กระจัดกระจาย |
33.61 |
8.52 |
42.13 |
7/2.47 |
1/3.30 |
8.24 |
92 |
67 |
159 |
1611 |
0.8535 |
138 |
| โรบิน |
42.39 |
7.1 |
49.49 |
6/3.00 |
1/3.00 |
9 |
116 |
55 |
171 |
1585 |
0.6767 |
160 |
| Raven |
53.48 |
8.9 |
62.38 |
6/3.37 |
1/3.37 |
10.11 |
147 |
69 |
216 |
พ.ศ. 2475 |
0.5364 |
183 |
| นกกระทา |
67.42 |
11.23 |
78.65 |
6/3.78 |
1/3.78 |
11.34 |
185 |
88 |
273 |
2362 |
0.4255 |
210 |
| นกพิราบ |
85.03 |
14.19 |
99.22 |
6/4.25 |
1/4.25 |
12.75 |
233 |
110 |
343 |
2941 |
0.3373 |
241 |
| เพนกวิน |
107.23 |
17.87 |
125.1 |
6/4.77 |
1/4.77 |
14.31 |
294 |
139 |
433 |
3706 |
0.2675 |
276 |
| หุ่นขี้ผึ้ง |
135.16 |
7.48 |
142.64 |
18/3.09 |
1/3.09 |
15.45 |
373 |
58 |
431 |
3027 |
0.2133 |
319 |
| นกกระทา |
135.16 |
22 |
157.16 |
26/2.57 |
7/2.00 |
16.28 |
374 |
172 |
546 |
5029 |
0.2143 |
323 |
| นกกระจอกเทศ |
152 |
24.71 |
176.71 |
26/2.73 |
7/2.12 |
17.28 |
421 |
193 |
614 |
5652 |
0.1906 |
346 |
| เมอร์ลิน |
170.45 |
9.48 |
179.93 |
18/3.47 |
1/3.47 |
17.35 |
470 |
74 |
544 |
3823 |
0.1691 |
364 |
| Linnet |
170.45 |
27.81 |
198.26 |
26/2.89 |
7/2.25 |
18.31 |
472 |
217 |
689 |
6271 |
0.1699 |
371 |
| ขมิ้น |
170.45 |
39.81 |
210.26 |
30/2.69 |
7/2.69 |
18.83 |
473 |
311 |
784 |
7745 |
0.1704 |
372 |
| ชิคคาดี |
201.42 |
11. 16 |
212.58 |
18/3.77 |
1/3.77 |
18.85 |
555 |
87 |
642 |
4399 |
0.1431 |
403 |
| แบรนท์ |
201.42 |
26.13 |
227.55 |
24/3.27 |
7/2.18 |
19.61 |
558 |
204 |
762 |
6469 |
0.1438 |
405 |
| ไอบิส |
201.42 |
32.77 |
234.19 |
26/3.14 |
7/2.44 |
19.88 |
558 |
256 |
814 |
7211 |
0.1438 |
403 |
| ลาร์ค |
201.42 |
46.97 |
248.39 |
30/2.92 |
7/2.92 |
20.44 |
560 |
367 |
927 |
8869 |
0.1442 |
410 |
| นกกระทุง |
241.68 |
13.42 |
255.1 |
18/4.12 |
1/4.14 |
20.7 |
666 |
105 |
771 |
5216 |
0.1193 |
449 |
| Flicker |
241.68 |
31.29 |
272.97 |
24/3.58 |
7/2.39 |
21.49 |
670 |
245 |
915 |
7666 |
0.1199 |
454 |
| เหยี่ยว |
241.68 |
39.42 |
281.1 |
26/3.44 |
7/2.67 |
21.79 |
670 |
308 |
978 |
8665 |
0.1199 |
455 |
| ไก่ |
241.68 |
56.39 |
298.07 |
30/3.20 |
7/3.20 |
22.4 |
671 |
441 |
1112 |
10534 |
0.1201 |
457 |
| ออสเพรย์ |
282 |
15.68 |
297.68 |
18/4.47 |
1/4.47 |
22.35 |
777 |
122 |
899 |
6088 |
0.1022 |
492 |
| นกแก้ว |
282 |
36.58 |
318.58 |
24/3.87 |
7/2.58 |
23.22 |
781 |
286 |
1067 |
8822 |
0.1027 |
492 |
| นกพิราบ |
282 |
45.94 |
327.94 |
26/3.72 |
7/2.89 |
23.55 |
781 |
359 |
1140 |
10103 |
0.1027 |
499 |
| อินทรี |
282 |
65.81 |
347.81 |
30/3.46 |
7/3.46 |
24.21 |
783 |
515 |
1298 |
13392 |
0.103 |
500 |
| นกยูง |
306.58 |
39.74 |
346.32 |
24/4.03 |
7/2.69 |
24.2 |
849 |
311 |
1160 |
9588 |
0.0945 |
522 |
| สควอบ |
306.58 |
49.94 |
356.52 |
26/3.87 |
7/3.01 |
24.51 |
850 |
390 |
1240 |
10841 |
0.0945 |
523 |
| เป็ดไม้ |
306.58 |
71.55 |
378.13 |
30/3.16 |
7/3.61 |
25.25 |
851 |
560 |
1411 |
12884 |
0.0947 |
523 |
| นกเป็ดน้ำ |
306.58 |
69.87 |
376.45 |
30/3.61 |
19/2.16 |
25.24 |
851 |
548 |
1399 |
13359 |
0.0947 |
527 |
| คิงเบิร์ด |
322.26 |
17.9 |
340.16 |
18/4.78 |
1/4.78 |
23.88 |
889 |
139 |
1028 |
6956 |
0.08945 |
530 |
| รุก |
322.26 |
41.81 |
364.07 |
24/4.14 |
7/2.76 |
24.84 |
893 |
326 |
1219 |
10083 |
0.08989 |
537 |
| Grosbeak |
322.26 |
52.45 |
374.71 |
26/3.97 |
7/3.09 |
25.15 |
893 |
409 |
1302 |
11180 |
0.08989 |
538 |
| สกอตเตอร์ |
322.26 |
75.22 |
394.48 |
30/3.70 |
7/3.70 |
25.88 |
895 |
589 |
1484 |
13544 |
0.09011 |
541 |
| นกกระยาง |
322.26 |
73.55 |
399.81 |
30/3.70 |
19/2.22 |
25.9 |
894 |
576 |
1470 |
14055 |
0.09011 |
542 |
| Swift |
322.26 |
8.96 |
331.22 |
36/3.38 |
1/3.38 |
23.62 |
888 |
70 |
958 |
6052 |
0.08945 |
542 |
| ฟลามิงโก |
337.74 |
43.81 |
381.55 |
24/4.23 |
7/2.82 |
25.4 |
936 |
342 |
1278 |
10566 |
0.08577 |
552 |
| Gannet |
337.74 |
55.03 |
392.77 |
26/4.07 |
7/3.16 |
25.76 |
936 |
429 |
1365 |
11733 |
0.08577 |
618 |
| สติลท์ |
362.58 |
46.97 |
409.55 |
24/4.39 |
7/2.92 |
26.31 |
1005 |
367 |
1372 |
11335 |
0.07989 |
577 |
| สตาร์ลิ่ง |
362.58 |
59.03 |
421.61 |
26/4.21 |
7/3.28 |
26.68 |
1005 |
461 |
1466 |
12591 |
0.07989 |
578 |
| ปีกสีแดง |
362.58 |
82.58 |
445.16 |
30/3.92 |
19/2.35 |
27.43 |
1006 |
647 |
1653 |
15394 |
0.08009 |
581 |
| เทิร์น |
402.84 |
27.87 |
430.71 |
45/3.38 |
7/2.25 |
27.03 |
1116 |
217 |
1333 |
9737 |
0.07191 |
610 |
| คอนดอร์ |
402.84 |
52.19 |
455.03 |
54/3.08 |
7/3.08 |
27.72 |
1116 |
408 |
1524 |
12445 |
0.07911 |
614 |
| นกกาเหว่า |
402.84 |
52.19 |
455.03 |
24/4.62 |
7/3.08 |
27.74 |
1116 |
408 |
1522 |
12394 |
0.07191 |
614 |
| Drake |
402.84 |
65.51 |
468.45 |
26/4.44 |
7/3.45 |
28.11 |
1116 |
518 |
1628 |
13992 |
0.07191 |
614 |
| Coot |
402.84 |
11.16 |
414 |
36/3.77 |
1/3.77 |
26.41 |
1110 |
88 |
1198 |
7485 |
0.07156 |
614 |
| เป็ดน้ำ |
402.84 |
91.87 |
484.71 |
30/4.14 |
19/2.48 |
28.96 |
1119 |
719 |
พ.ศ. 2381 |
17118 |
0.07208 |
618 |
| แดงก่ำ |
456.06 |
31.54 |
487.6 |
45/3.59 |
7/2.40 |
28.73 |
1263 |
247 |
1510 |
10931 |
0.06351 |
656 |
| นกขมิ้น |
456.06 |
59.1 |
515.16 |
54/3.28 |
7/3.28 |
29.52 |
1263 |
461 |
1724 |
14095 |
0.06351 |
660 |
| รถไฟ |
483.42 |
33.42 |
516.84 |
45/3.70 |
7/2.47 |
29.61 |
1339 |
262 |
1601 |
11585 |
0.05992 |
679 |
| แคทเบิร์ด |
483.42 |
13.42 |
496. 84 |
36/4.14 |
1/4.14 |
28.95 |
1333 |
105 |
1438 |
8766 |
0.05962 |
679 |
| พระคาร์ดินัล |
483.42 |
62.65 |
546. 07 |
54/3.38 |
7/3.38 |
30.42 |
1339 |
490 |
พ.ศ. 2372 |
14936 |
0.05992 |
681 |
| Ortolan |
523.68 |
36.19 |
559. 87 |
45/3.85 |
7/2.57 |
30.81 |
1451 |
283 |
1734 |
12310 |
0.05331 |
712 |
| Tanager |
523.68 |
14.51 |
538.19 |
36/4.30 |
1/4.30 |
30.12 |
1443 |
113 |
1556 |
9493 |
0.05504 |
710 |
| Curlew |
523.68 |
67.87 |
591.55 |
54/3.52 |
7/3.52 |
31.68 |
1451 |
530 |
1981 |
16180 |
0.05531 |
715 |
| บลูเจย์ |
563.93 |
39.03 |
602.96 |
45/4.00 |
7/2.66 |
31.98 |
1563 |
385 |
พ.ศ. 2411 |
13263 |
0.05136 |
743 |
| ฟินช์. |
563.93 |
71.55 |
635.48 |
54/3.65 |
19/2.19 |
32.85 |
1570 |
580 |
2130 |
17441 |
0.05161 |
746 |
| ตอม่อ |
604.26 |
41.55 |
645.81 |
48/4.14 |
7/2.76 |
33.12 |
1674 |
327 |
2001 |
14179 |
0.04793 |
772 |
| เกรียงไกร |
604.26 |
76.58 |
680.84 |
54/3.77 |
19/2.27 |
33.97 |
1682 |
600 |
2282 |
18678 |
0.04817 |
773 |
| ขม |
644.51 |
44.52 |
689.03 |
45/4.27 |
7/2.85 |
34.17 |
1785 |
349 |
2134 |
15148 |
0.04494 |
802 |
| ไก่ฟ้า |
644.51 |
81.63 |
726.19 |
54/3.90 |
19/2.34 |
35.1 |
พ.ศ. 2338 |
638 |
2433 |
19400 |
0.04516 |
807 |
| สกายลาร์ค |
644.51 |
17.87 |
662.38 |
36/4.78 |
1/4.78 |
33.42 |
1777 |
140 |
พ.ศ. 2460 |
11585 |
0.04472 |
810 |
| กระบวย |
684.84 |
47.1 |
731.94 |
45/4.40 |
7/2.92 |
35.16 |
พ.ศ. 2441 |
368 |
2266 |
16070 |
0.0423 |
831 |
| มาร์ติน |
684.84 |
88.71 |
771.55 |
54/4.02 |
19/2.41 |
36.17 |
พ.ศ. 2449 |
679 |
2585 |
20605 |
0.0425 |
835 |
| Bobolink |
725.1 |
50.32 |
775.42 |
45/4.53 |
7/3.02 |
36.24 |
2552 |
393 |
2402 |
17071 |
0.03994 |
859 |
| โพลเวอร์ |
725.1 |
91.87 |
816.97 |
54/4.14 |
19/2.48 |
37.24 |
2019 |
719 |
2738 |
21824 |
0.04013 |
862 |
| นัทธัช |
765.35 |
52.9 |
818.25 |
45/4.65 |
7/3.10 |
37.2 |
2120 |
414 |
2534 |
17789 |
0.03784 |
886 |
| นกแก้ว |
765.35 |
96.84 |
862.19 |
54/4.25 |
19/2.55 |
38.25 |
2131 |
759 |
2890 |
23320 |
0.03802 |
890 |
| แลปวิง |
805.68 |
55.48 |
861.16 |
45/4.77 |
7/3.18 |
38.16 |
2232 |
435 |
2667 |
18702 |
0.03595 |
911 |
| เหยี่ยว |
805.68 |
102.1 |
907.81 |
54/4.36 |
19/2.62 |
39.26 |
2243 |
799 |
3042 |
24255 |
0.03613 |
917 |
| ชูการ์ |
902.7 |
73.51 |
902.72 |
84/3.70 |
19/2.22 |
40.7 |
2511 |
575 |
3086 |
22685 |
0.03245 |
975 |
| บลูเบิร์ด |
1092 |
88.8 |
1092.28 |
84/4.07 |
19/2.44 |
44.76 |
3036 |
697 |
3733 |
26830 |
0.02681 |
1180 |
| กีวี่ |
1100 |
47.5 |
1099.2 |
72/4.41 |
7/2.94 |
44.07 |
3057 |
370 |
3427 |
22160 |
0.02684 |
1180 |
| Thrasher |
1170.8 |
65.15 |
1170.8 |
76/4.43 |
19/2.09 |
45.9 |
3256 |
511 |
3767 |
25300 |
0.02478 |
1200 |
| บ่น |
40.52 |
14.13 |
54.65 |
8/2.54 |
1/4.24 |
9.32 |
112 |
110 |
222 |
2360 |
0.7115 |
155 |
| Petrel |
51.61 |
30.06 |
81.67 |
12/2.34 |
7/2.34 |
11.71 |
143 |
235 |
378 |
4715 |
0.5613 |
187 |
| มินอร์กา |
56.13 |
32.77 |
88.9 |
12/2.44 |
7/2.44 |
12.22 |
156 |
256 |
412 |
5125 |
0.5161 |
197 |
| ฮอร์น |
68.19 |
39.81 |
108 |
12/2.69 |
7/2.69 |
13.46 |
189 |
311 |
500 |
6170 |
0.4248 |
221 |
| กินี |
80.58 |
46.97 |
127.55 |
12/2.92 |
7/2.92 |
14.63 |
223 |
367 |
590 |
7255 |
0.3595 |
244 |
| ดอทเทอเรล |
89.48 |
52.19 |
141.67 |
12/3.08 |
7/3.08 |
15.42 |
248 |
409 |
657 |
7850 |
0.3237 |
260 |
| ดอร์คิง |
96.71 |
56.39 |
153.1 |
12/3.20 |
7/3.20 |
16.03 |
268 |
441 |
709 |
8480 |
0.2995 |
272 |
| พระพรหม |
102.97 |
91.87 |
194.84 |
16/2.86 |
19/2.48 |
18.14 |
285 |
722 |
1007 |
12880 |
0.2813 |
288 |
| เอก |
102.84 |
92.32 |
195.2 |
8/4.05 |
7/2.25 |
14.83 |
282.7 |
217.3 |
500 |
8740 |
0.2789 |
276 |
| ตะเภา |
107.1 |
62.45 |
169.55 |
12/3.37 |
7/3.37 |
16.84 |
297 |
488 |
765 |
9390 |
0.2705 |
287 |
