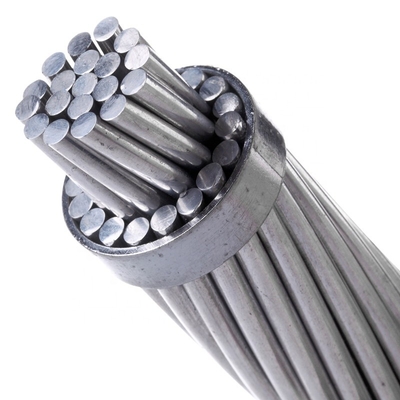

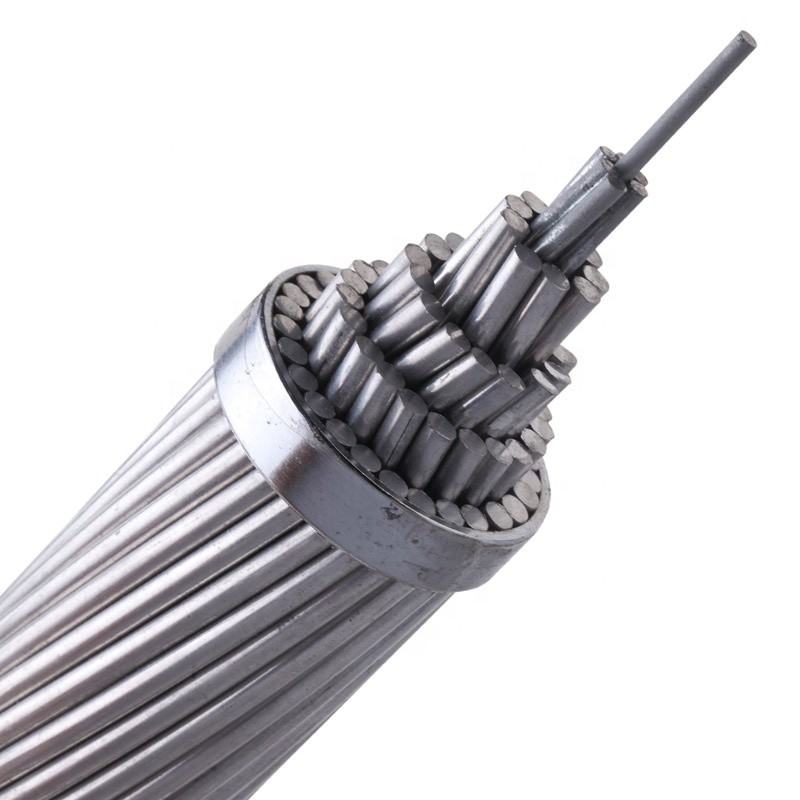

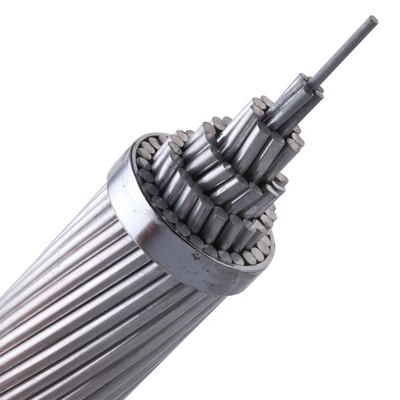

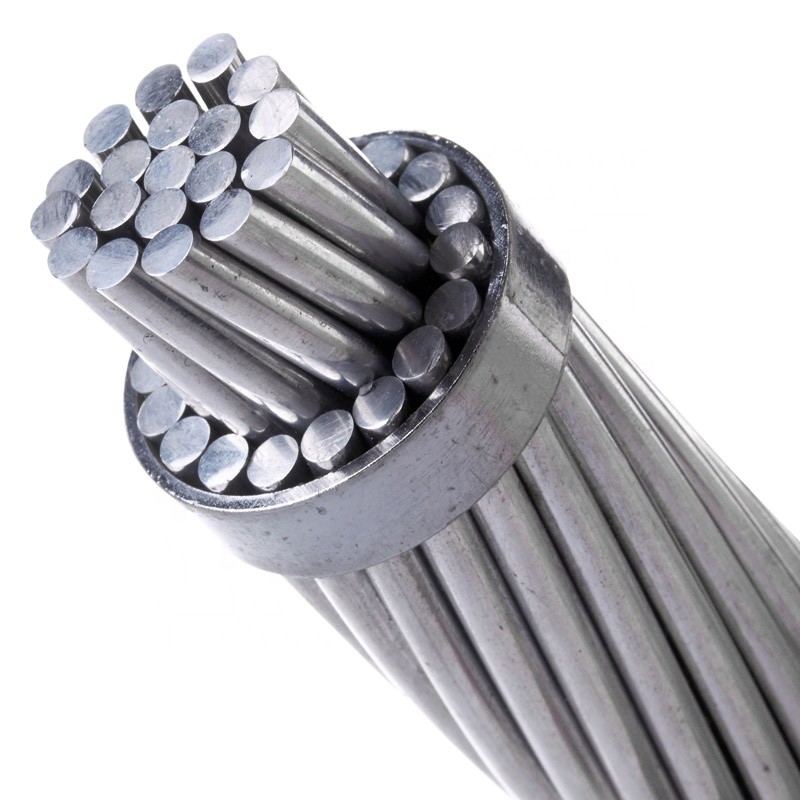

Invar Conductor made เป็นตัวนำเหนือศีรษะแบบพิเศษที่พันด้วยแกน invar ที่หุ้มด้วยอลูมิเนียมที่มีความแข็งแรงสูงและลวดอลูมิเนียมอัลลอยด์ที่ทนความร้อนสูงใช้ประโยชน์จากค่าสัมประสิทธิ์การขยายตัวเชิงเส้นต่ำของวัสดุอินวาร์เพื่อสร้าง "การยุบตัวต่ำ" และใช้โลหะผสมอะลูมิเนียมที่ทนความร้อนเพื่อให้มี "ความจุสูง" ซึ่งใช้สายส่งดั้งเดิมและทรัพยากรของหอคอยได้อย่างเต็มที่และประหยัดพื้นที่มีคุณลักษณะของกำลังการผลิตสองเท่าที่มีเส้นผ่านศูนย์กลางเท่ากันและลดลงเท่ากัน ซึ่งสามารถรับประกันการส่งกำลังในช่วงพีคซีซั่น
| รหัส | โครงสร้าง | พื้นที่ | เส้นผ่านศูนย์กลาง | หมดภาระ |
กระแสตรง ความต้านทานที่ 20 ℃ |
น้ำหนัก | ความจุปัจจุบัน | ||||
| อัล | เหล็ก | TACIR | ZTACIR | ||||||||
| เลขที่/mm | mm2 | mm | กิโลนิวตัน | Ω/กม. | Kg/km | อา | |||||
| 160/40 | 18/3.37 | 7/2.65 | 199.16 | 17.04 | 65.06 | 0.1759 | 730 | 771 | 957 | ||
| 200/45 | 17/3.87 | 7/2.85 | 244.62 | 18.87 | 76.87 | 0.1412 | 883 | 890 | 1105 | ||
| 200/50 | 17/3.87 | 7/2.95 | 247.81 | 19.01 | 80.39 | 0.1409 | 906 | 892 | 1110 | ||
| 250/45 | 18/4.20 | 7/2.85 | 294.04 | 20.64 | 82.64 | 0.1141 | 1019 | 1017 | 1268 | ||
| 250/40 | 18/4.13 | 7/2.75 | 290.96 | 20.51 | 81.12 | 0.1143 | 996 | 1014 | 1264 | ||
| 240/55 | 18/4.13 | 7/3.20 | 297.43 | 20.82 | 93.12 | 0.1169 | 1083 | 1007 | 1138 | ||
| 240/50 | 18/4.71 | 7/3.00 | 290.62 | 20.55 | 88.13 | 0.1157 | 1032 | 1000 | 1131 | ||
| 315/55 | 18/4.71 | 7/3.20 | 396.92 | 23.15 | 104.06 | 0.0907 | 1266 | 1182 | 1479 | ||
| 315/50 | 18/4.71 | 7/3.00 | 363.10 | 22.91 | 97.20 | 0.0910 | 1232 | 1176 | 1471 | ||
| 330/60 | 18/4.81 | 7/3.30 | 386.95 | 23.68 | 109.70 | 0.0869 | 1329 | 1216 | 1522 | ||
| 350/55 | 20/4.71 | 7/3.20 | 404.77 | 24.19 | 109.33 | 0.0819 | 1379 | 1262 | 1580 | ||
| ประเทศ | ความยาวรวม |
|---|---|
| สหรัฐอเมริกา | 2600km |
| ฟินแลนด์ | 2130km |
| ชิลี | 6800km |
| เปรู | 5000km |
| ประเทศไทย | 5200km |
| มาเลเซีย | 9000km |
| เคนยา | 1700km |
| ไนจีเรีย | 600km |
| ซาอุดิอาราเบีย | 2100km |
| อินโดนีเซีย | 800km |
