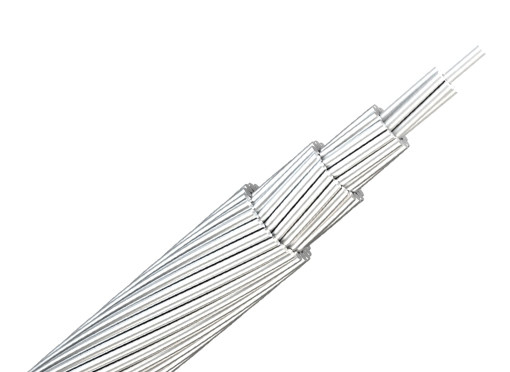

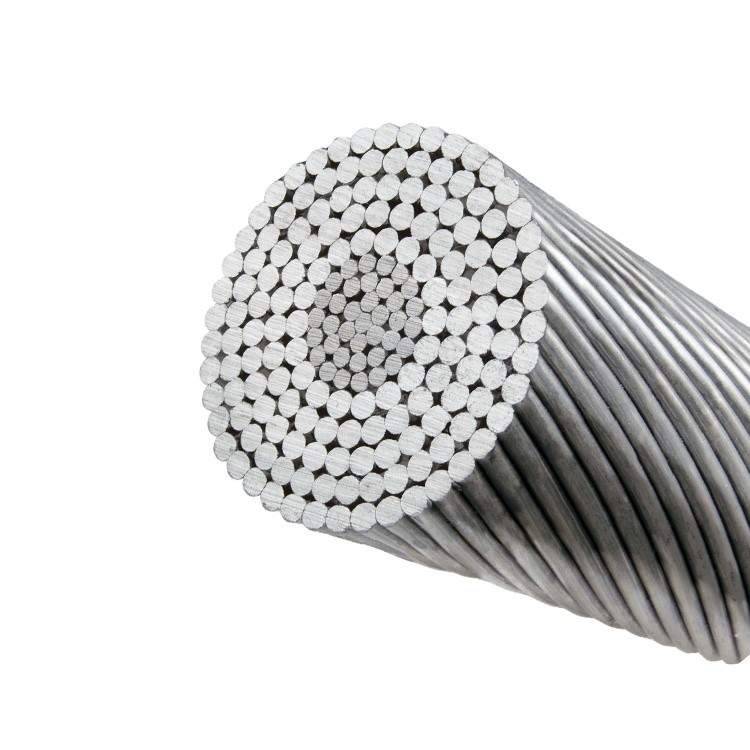

1.คำอธิบายสั้น ๆ เกี่ยวกับตัวนำ ACSR:
ACSR (เหล็กเสริมตัวนำอะลูมิเนียมเสริมแรง) ประกอบด้วยแกนเหล็กชุบสังกะสี ซึ่งล้อมรอบด้วยชั้นลวดอลูมิเนียมที่มีศูนย์กลางและสามารถทนต่อการกัดกร่อนได้หากจำเป็น มีการใช้กันอย่างแพร่หลายในระบบจำหน่ายไฟฟ้าเหนือศีรษะ
2.Applicationเกี่ยวกับตัวนำ ACSR:
ตัวนำ ACSR ถูกนำมาใช้กันอย่างแพร่หลายในสายส่งไฟฟ้าที่มีแรงดันไฟฟ้าต่างๆ
เนื่องจากมีลักษณะที่ดีเช่นโครงสร้างเรียบง่าย ติดตั้งและบำรุงรักษาสะดวก ต้นทุนต่ำและความสามารถในการส่งขนาดใหญ่
3.มาตรฐานเกี่ยวกับตัวนำ ACSR:
เราสามารถจัดหาตัวนำนี้ตามมาตรฐานที่ได้รับการยอมรับที่แตกต่างกัน
เช่น IEC61089, BS215, ASTM B232, CSA C49, DIN48204, JIS C3110,
และข้อกำหนดพิเศษของลูกค้าก็สามารถเป็นที่พอใจได้
4.แพ็คเกจเกี่ยวกับตัวนำ ACSR:
ในม้วน กลองไม้ กลองเหล็ก หรือกลองเหล็ก-ไม้
เราสามารถผลิตได้ตามความต้องการของลูกค้า
5.Material เกี่ยวกับตัวนำ ACSR:
ตัวนำ:อลูมิเนียมบริสุทธิ์ AL1350
แกนเหล็ก:ลวดเหล็ก G1A หรือ G2A
|
มาตรฐาน
พื้นที่อลูมิเนียม (ตร.ม.)
|
จำนวนสายเดี่ยวและ Dia.(mm)
|
พื้นที่ส่วนคำนวณ
|
ประมาณเส้นผ่านศูนย์กลางภายนอกด้านนอก (มม.)
|
ประมาณน้ำหนักต่อกก.(กก./กม.)
|
คำนวณความต้านทาน DC ที่ 20 องศา (โอห์ม/กม.)
|
คำนวณทำลาย
โหลด (KN)
|
ระยะเวลาในการจัดส่ง (เมตร/
กลอง)
|
|
25
|
7/2.34
|
30.10
|
7.02
|
82
|
1.094
|
8.44
|
1500
|
|
30
|
7/2.54
|
35.47
|
7.62
|
97
|
0.9281
|
9.94
|
1500
|
|
40
|
7/2.95
|
47.84
|
8.85
|
131
|
0.8880
|
13.40
|
1500
|
|
50
|
7/3.30
|
59.87
|
9.90
|
164
|
0.5498
|
16.80
|
1500
|
|
100
|
7/4.65
|
118.9
|
13.95
|
325
|
0.2789
|
33.30
|
1500
|
|
150
|
19/3.48
|
180.7
|
17.40
|
497
|
0.1830
|
50.65
|
1500
|
|
175
|
19/3.76
|
211.0
|
18.80
|
580
|
0.1568
|
59.10
|
1500
|
|
300
|
37/3.53
|
332.1
|
24.71
|
997
|
0.09155
|
101.5
|
1500
|
