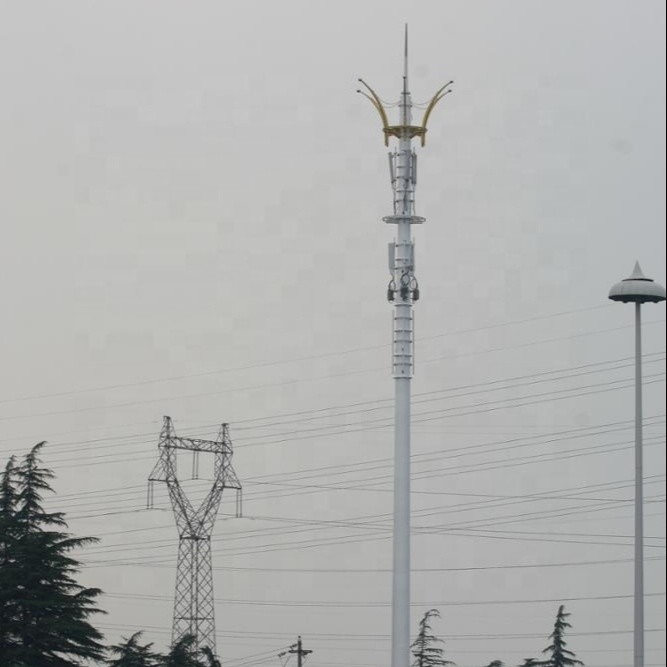

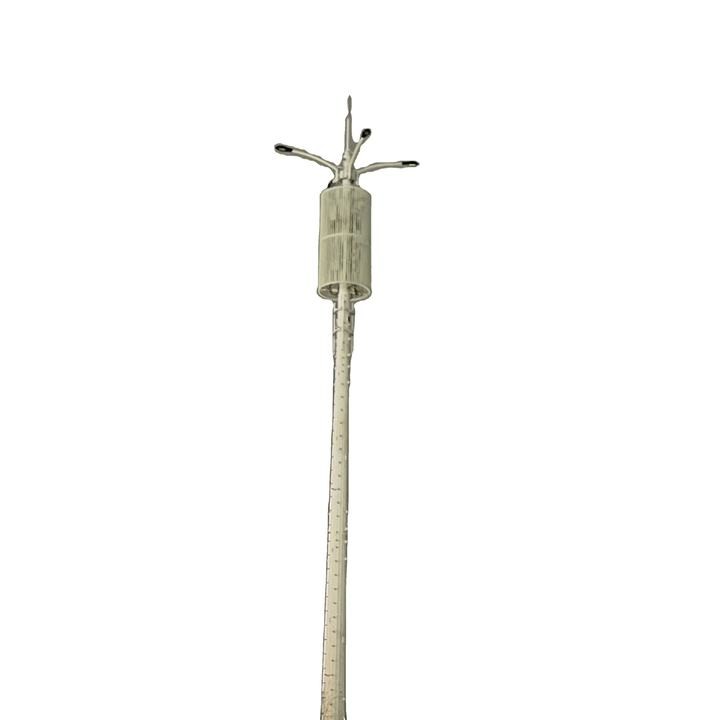

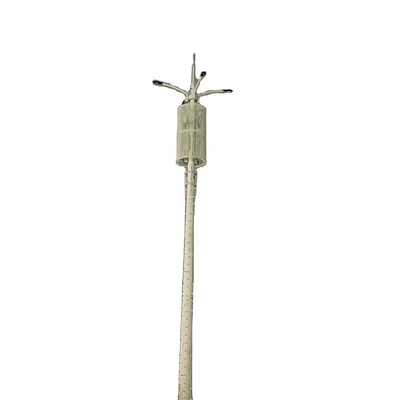

20m Telecom Monopole Iron Tower สำหรับโทรคมนาคมสถานที่ก่อสร้าง
ซันเทค เพาเวอร์ กรุ๊ปเป็นหนึ่งในบริษัทจัดซื้อจัดจ้าง วิศวกรรมและสัญญากลุ่มที่ใหญ่ที่สุดในประเทศจีน กลุ่มบริษัทสาขาบริษัทและโรงงานของเรามีอยู่แล้วในฟิลด์ของพลังงานไฟฟ้ามากกว่า 26 ปี
รายละเอียดโดยย่อ:
1. รหัสการออกแบบ TIA/EIA-222-G/F โครงสร้างเหล็ก
2. GradeMild Steel เหล็กแรงดึงสูง GB/T 700:Q235B, Q235C, Q235DGB/T1591:Q345B, Q345C, Q3455D,
ASTM A36, ASTM A572, Gr50EN10025: S235JR, S235J0, S235J2EN10025: S355JR, S355J0, S355J2
3. ออกแบบความเร็วลมสูงสุด 250 กม./ชม.
4. การโก่งตัวที่อนุญาตได้ 0.5 ~ 1.0 องศาความเร็วในการทำงาน
5. ความตึง (Mpa) 360~510470~630
6. ความแข็งแรงของผลผลิต (t≤16mm) (Mpa) 355235
7. การยืดตัว (%) 2024
8. แรงกระแทก KV (J) 27(20°C) ---Q235B(S235JR)27(20°C)--- Q345B(S355JR)27(0°C)--- Q235C(S235J0)27(0 °C)---Q345C(S355J0)27(-20°C)---Q235D(S235J2)27(-20°C)--- Q345D(S355J2)
9. น็อตและน็อต เกรด 4.8, 6.8, 8.8
10. มาตรฐานคุณสมบัติทางกล
10.1 สลักเกลียว ISO 898-1
10.2 ถั่ว ISO 898-2
10.3 เครื่องซักผ้า ISO 6507-1
11. มาตรฐานสำหรับขนาด
11.1 สลักเกลียว DIN7990, DIN931, DIN933;
11.2 ถั่ว ISO4032, ISO4034;
11.3 เครื่องซักผ้า DIN7989, DIN127B, ISO7091
12. วิธีการเชื่อม CO2 Shielded Arc Welding & Submerged Arc Welding (SAW)
รายละเอียดโดยย่อ:
Self-Supporting Towers เหมาะสำหรับแอพพลิเคชั่นการสื่อสารไร้สายเกือบทั้งหมดหอคอยพยุงตัวเอง
โดยทั่วไปแล้วจะเป็นโครงสร้างประเภทขัดแตะสามหรือสี่ด้านที่ทำจากแท่งแข็ง ท่อ หรือมุมหอคอยที่รองรับตนเอง
เหมาะอย่างยิ่งสำหรับการติดตั้งที่ต้องการพื้นที่จำกัด
หอโทรคมนาคม- คำอธิบายสินค้าและพารามิเตอร์ที่สำคัญ
| ไม่. | คำอธิบาย | ข้อมูลจำเพาะโดยละเอียดและพารามิเตอร์การออกแบบที่สำคัญ |
| 1 | รหัสการออกแบบ | ANSI/TIA222G, มาตรฐานยุโรปและอื่นๆ |
| 2 | กำลังโหลดการออกแบบ |
1. พื้นที่โหลดเสาอากาศตามที่ลูกค้าทั่วโลกกำหนด 2. ความเร็วลมตามที่ลูกค้าร้องขอ 3. Deflection & Twist Angle, Exposure หมวดหมู่, Topographic ตามที่ลูกค้ากำหนด |
| 4 | การจำแนกโครงสร้าง | II |
| 5 | ชุบสังกะสีแบบจุ่มร้อน | ISO 1461 2009, ASTM A123 |
| 6 | เกรดเหล็ก |
1. เหล็กกล้าโครงสร้างโลหะผสมต่ำที่มีความแข็งแรงสูง: Q420B ซึ่งเทียบเท่ากับ ASTM Gr60 2. เหล็กกล้าโครงสร้างโลหะผสมต่ำที่มีความแข็งแรงสูง: Q345B ซึ่งเทียบเท่ากับ ASTM Gr50 หรือ S355JR 3. เหล็กกล้าคาร์บอนโครงสร้าง: Q235B ซึ่งเทียบเท่ากับ ASTM A36 หรือ S235JR |
| 7 | สลักเกลียวและถั่ว | ส่วนใหญ่ ISO 898 เกรด 6.8 และ 8.8 โบลท์ |
| 8 | รากฐาน | 50KPa, 100KPa, 150KPa ความสามารถในการรับน้ำหนักของดินเป็นหลัก |
| 9 | ประเภททาวเวอร์ |
1. หอคอยเชิงมุมที่รองรับตัวเอง 3 ขา 2. หอคอย Tubular รองรับตัวเอง 3 ขา 3. 4 ขา Self รองรับ Angular Towers 4. หอคอย Tubular รองรับตัวเอง 4 ขา 5. กีด แมสต์ 6. โมโนโพลทาวเวอร์ 7. หอคอยพราง: ต้นปาล์ม ต้นสน ต้นมะพร้าว และต้นไม้อื่นๆ 8. RDS Tower: ไซต์/หอคอยปรับใช้อย่างรวดเร็ว 9. หอคอยบนชั้นดาดฟ้า 10. เสาอัจฉริยะ |
| 10 | การรับประกัน |
1. โครงสร้างหอคอย: 10 ปี 2. หอคอยพรางตัว ก.เห่า: 10 ปี ข.กิ่งและใบ : 3 ปี |
| 11 | ระยะเวลาคืนรถ | 50 ปี |
| 12 | เครื่องประดับ |
1. ชุดสี (มาตรฐาน ICAO): สีกันสนิมอะคริลิกสูตรน้ำ ซึ่งประกอบด้วย สีรองพื้น สีส้ม/แดง และสีขาวงาช้าง 2. ไฟบิน: ไฟคู่ 48V / 220V และไฟเดี่ยว & ไฟพลังงานแสงอาทิตย์ 3. ระบบฟ้าผ่า: สายล่อฟ้าพร้อมสายทองแดง 70 มม. 2 G / Y ลงหรือเทปทองแดงแบนขนาด 25x3 มม. พร้อมที่หนีบและบัสบาร์เหล็กเคลือบทองแดงหรือตามที่ลูกค้ากำหนด 4. ระบบสายดิน: สายดินพร้อมสายเกลียวเหล็กหุ้มทองแดงและตัวเชื่อม ฯลฯ หรือตามที่ลูกค้ากำหนด 5. ACDB ตามที่ลูกค้ากำหนด 6. รั้ว: รั้วเหล็กดัดและรั้วตาข่ายลวดด้วยลวดมีดโกนและประตู 7. ระบบกันตก: ระบบป้องกันการตกของใบรับรอง GB และ CE 8. สายไฟเบอร์ออปติก: ตามที่ลูกค้ากำหนด 9. เครื่องกำเนิด: ตามที่ลูกค้ากำหนด 10. Canopy and Generator Cage: ตามที่ลูกค้ากำหนด |
