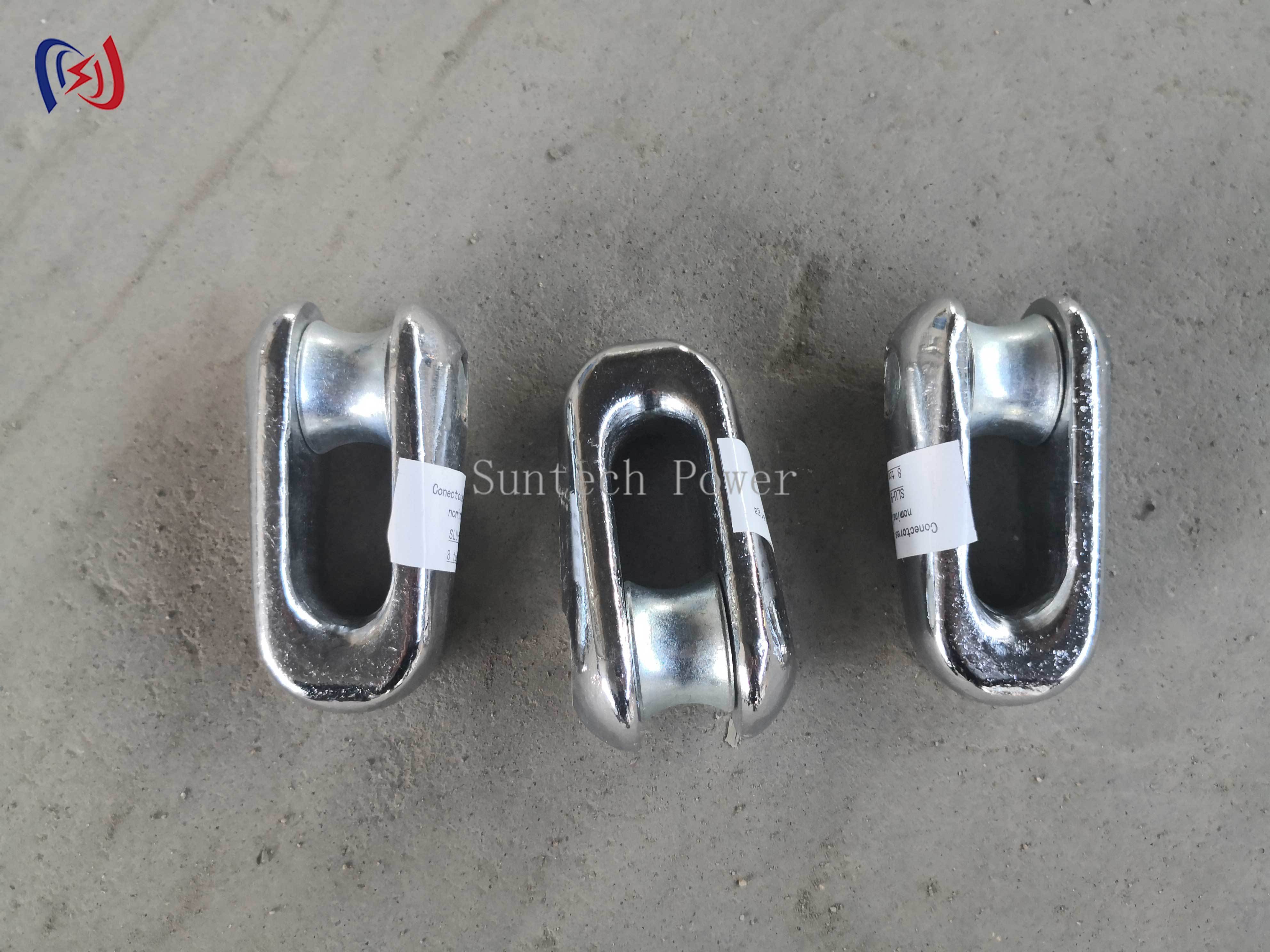

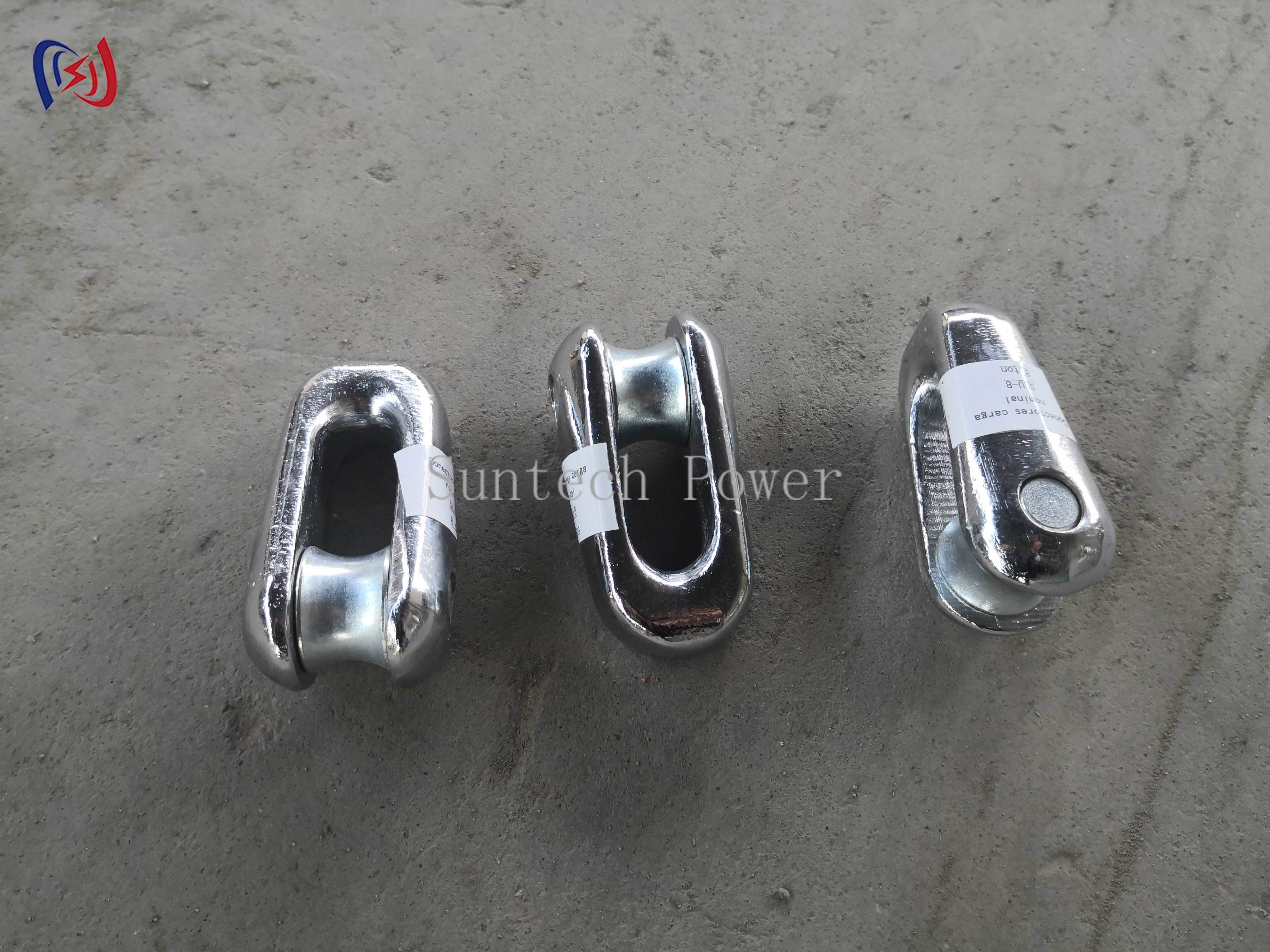

อุปกรณ์เชื่อมต่อแบบข้อต่อคงที่เกรดอุตสาหกรรมสำหรับการติดตั้งสายไฟเหนือศีรษะ
คุณสมบัติหลักในการออกแบบ
ข้อได้เปรียบในการใช้งาน
✓ อัตราส่วนความแข็งแรงต่อน้ำหนักสูง เพื่อการจัดการที่ง่าย
✓ ความสามารถในการหมุนได้ 360° เพื่อการจัดตำแหน่งโหลดที่ดีที่สุด
✓ ทนทานต่อการกัดกร่อน สำหรับสภาพแวดล้อมชายฝั่งและอุตสาหกรรม
✓ จุดตรวจสอบด้วยสายตาที่ง่าย เพื่อการตรวจสอบความปลอดภัย
✓ ส่วนประกอบที่เปลี่ยนได้ สำหรับความต้องการในการติดตั้งที่แตกต่างกัน
การรับรองความปลอดภัย
✓ มาตรฐานฮาร์ดแวร์การติดตั้ง ASME B30.26
✓ การรับรองตัวเชื่อมต่อเหล็กหลอม EN 13889:2003
✓ ได้รับการรับรอง DNV-GL สำหรับการใช้งานทางทะเล
✓ มีรุ่นที่ไม่ใช่แม่เหล็ก สำหรับการใช้งานในสถานีย่อย
ข้อมูลจำเพาะในการบำรุงรักษา
• แนะนำให้ทำการทดสอบการรับน้ำหนักประจำปี สำหรับการใช้งานที่สำคัญ
• การตรวจสอบด้วยสายตาเป็นประจำทุกเดือน สำหรับรอยร้าวหรือการเสียรูป
• การหล่อลื่นจาระบีของชิ้นส่วนที่เคลื่อนที่ (NLGI #2)
• เครื่องหมายทนต่อรังสียูวี เพื่อการระบุตัวตนในระยะยาว
การใช้งานทั่วไป
➔ การติดตั้งบล็อกตัวนำ
➔ การยกส่วนประกอบของเสา
➔ การดึงสายรั้ง
➔ การยึดเกาะของเครน
➔ การรองรับแพลตฟอร์มทำงานชั่วคราว
อุปกรณ์เสริมเพิ่มเติม
| รุ่น | ขนาดหลัก (มม.) | พิกัดน้ำหนัก (KN) | น้ำหนัก (กก.) | |||||
| A | B | C | d | D | E | |||

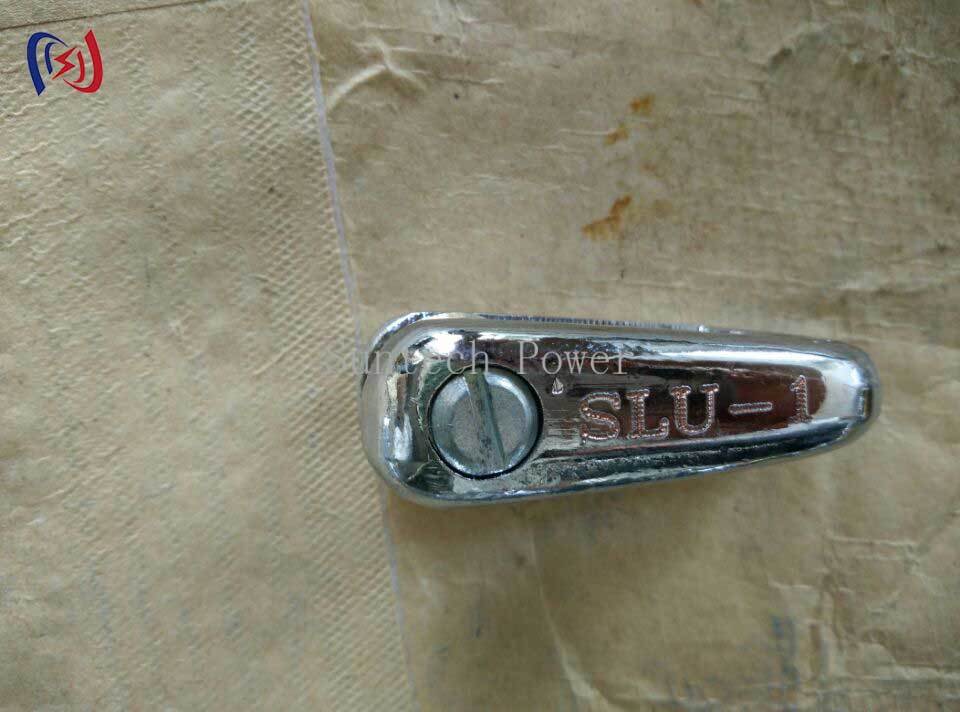

| SLU-1 | 36 | 68 | 18 | 10 | 14 | 29 | 10 | 0.2 |
| SLU-3 | 37 | 76 | 20 | 12 | 17 | 31 | 30 | 0.22 |
| SLU-5 | 50 | 96 | 23 | 18 | 19 | 42 | 50 | 0.6 |
| SLU-8 | 56 | 110 | 28 | 20 | 22 | 50 | 80 | 0.8 |
| SLU-10 | 59 | 126 | 30 | 22 | 26 | 54 | 100 | 1.2 |
| SLU-13 | 61 | 134 | 32 | 24 | 27 | 56 | 130 | 1.3 |
| SLU-15 | 63 | 138 | 37 | 27 | 28 | 58 | 150 | 1.4 |

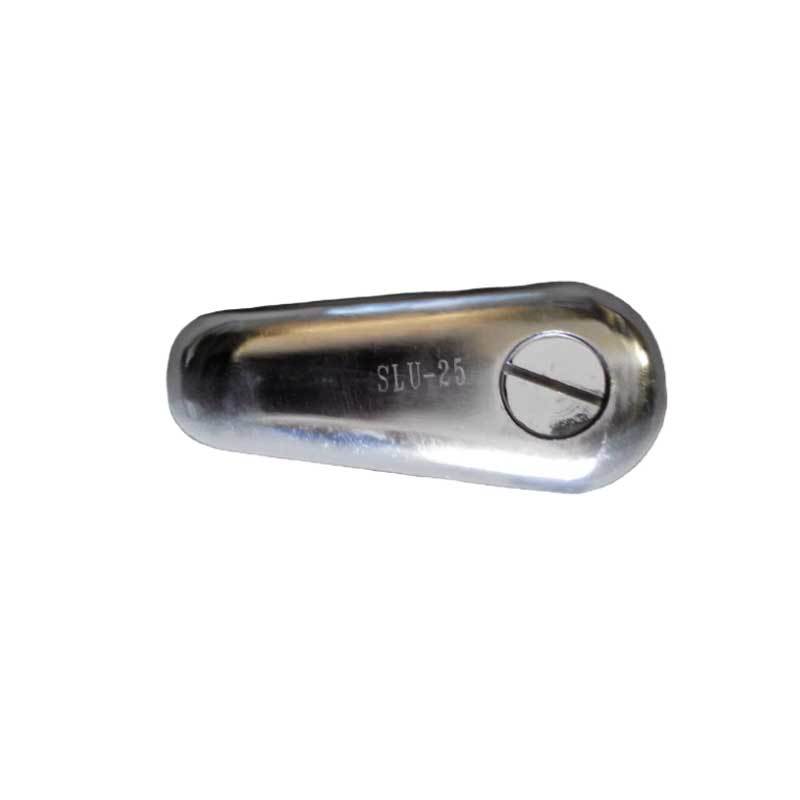

| SLU-25 | 80 | 178 | 44 | 30 | 35 | 72 | 250 | 3.0 |
| SLU-28 | 80 | 178 | 44 | 30 | 35 | 72 | 280 | 3.0 |
| SLU-32 | 85 | 186 | 42 | 30 | 38 | 80 | 320 | 3.9 |
