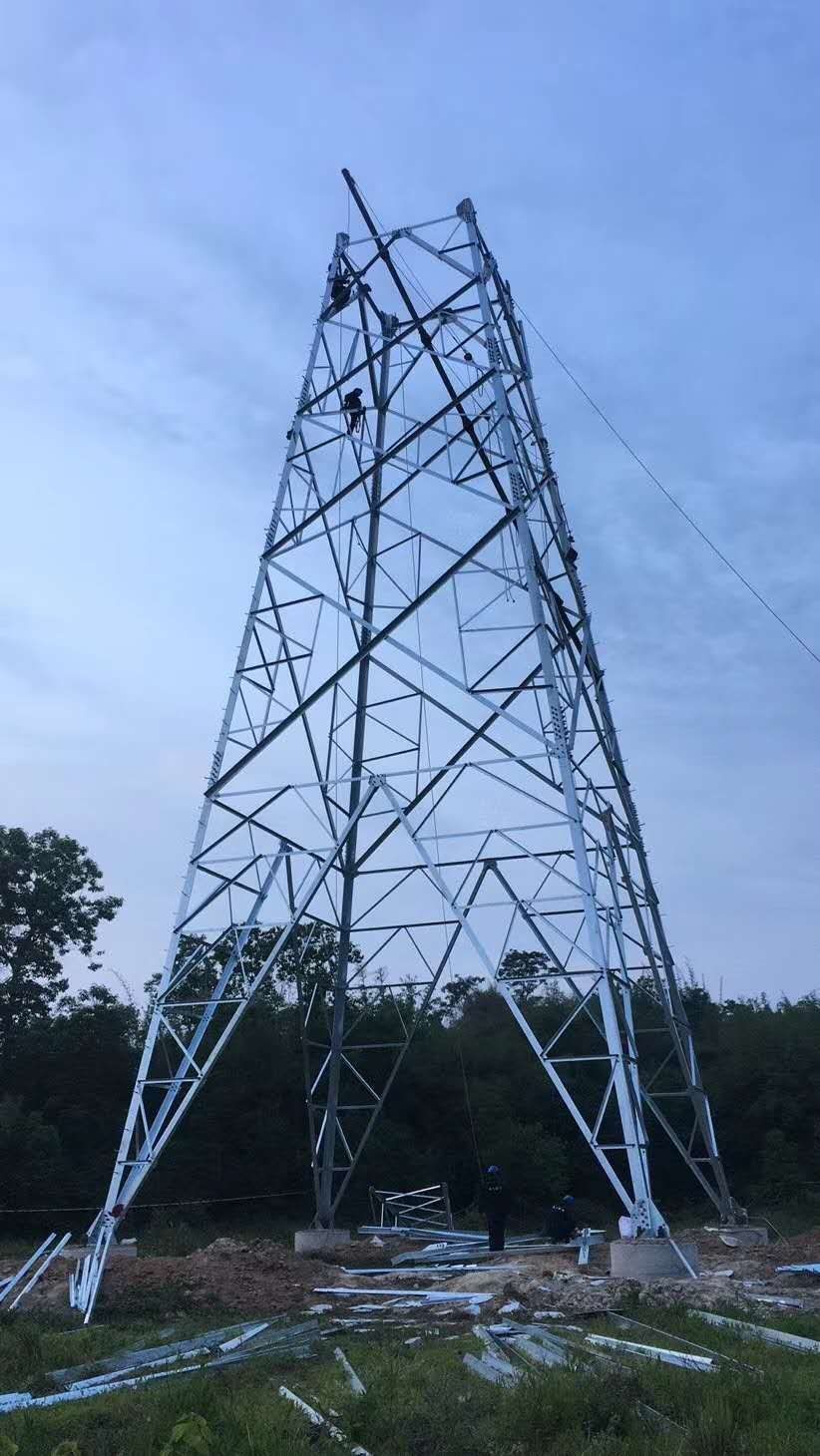

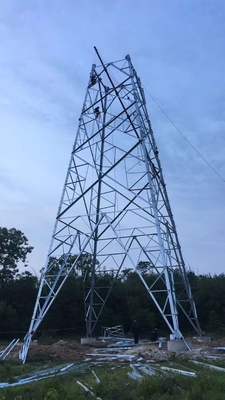

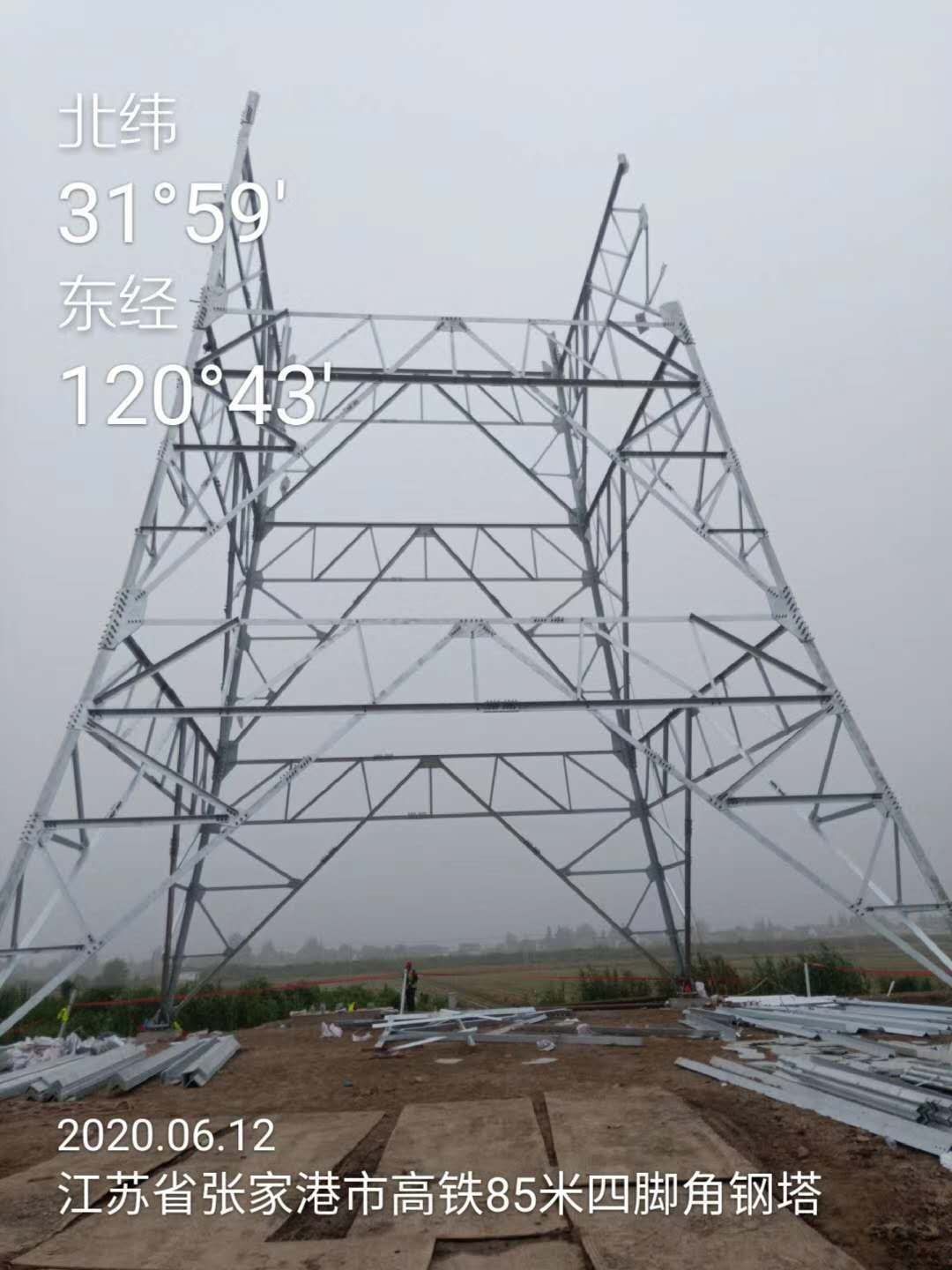

Circle Telecommunication Steel Tower 50m 60m Four Leg
20m 20meter 30m 40m 50m 60m 60meter สี่ขาเหล็ก GSM Cellular Telecom Tower
ซันเทค เพาเวอร์ กรุ๊ปเป็นหนึ่งในบริษัทจัดซื้อจัดจ้าง วิศวกรรมและการทำสัญญาที่ใหญ่ที่สุดในประเทศจีน กลุ่มบริษัทสาขาและโรงงานของเราได้ว่าจ้างแล้ว
ในด้านพลังงานไฟฟ้ามากว่า 26 ปี
รายละเอียดโดยย่อ:
หอพยุงตัวเองมักจะเป็นหอ 3 ขาหรือ 4 ขา และวัสดุของมันคือท่อเหล็กหรือเหล็กฉากในส่วนของการเชื่อมต่อนั้น
หอท่อเชื่อมต่อด้วยหน้าแปลนและหอเหล็กมุมเชื่อมต่อด้วยน็อตและสลักเกลียว
คุณสมบัติ
ด้วยประสบการณ์มากกว่า 26 ปีในเสาเหล็ก เราได้ผลิตและส่งออกปริมาณมาก
ของสังกะสีแบบจุ่มร้อนและ / หรือเสาอากาศเหล็กไมโครเวฟการสื่อสารโมโนโพลจาก 20m ถึง 40m ซึ่ง
บริการสำหรับการพัฒนาอุตสาหกรรมการส่งสัญญาณของโลก เรามีสายการผลิตที่สมบูรณ์
และเครื่องจักร และช่างฝีมือที่มีประสิทธิภาพสูง ทำให้เราสามารถผลิต .ได้ 10 ตัน หรือ 5 ชุด
เสาไฟฟ้าทุกวันระยะเวลาการผลิตที่รวดเร็วและกำหนดการส่งมอบทำให้ลูกค้าของเรามีมากขึ้น
ข้อได้เปรียบที่ชัดเจนในตลาดของพวกเขา
Monopole การสื่อสารด้วยไมโครเวฟของเสาอากาศเหล็กทำด้วยแผ่นเหล็กรีดร้อนคุณภาพสูง
ที่ดัดเป็นรูปสี่เหลี่ยมคางหมูตามขนาดของเสา แล้วเชื่อม เจียร จุ่มร้อนชุบสังกะสี
และการบรรจุเพื่อจัดส่งตามภาพดังต่อไปนี้
1. หอท่อเดี่ยวโดยทั่วไปแบ่งออกเป็น 2-5 ส่วนซึ่งเชื่อมต่อด้วยปลั๊กหรือหน้าแปลน
2. ส่วนตัดขวางของหอหลอดเดียวเป็นวงกลมหรือเหลี่ยม ตัวหลักของหอจะเรียว
และเส้นผ่านศูนย์กลางด้านบนมีขนาดเล็กและเส้นผ่านศูนย์กลางใหญ่
3. มีแท่นสำหรับติดตั้งเสาอากาศบนตัวหอคอยแบบท่อเดียวหอมีปีนเล็บ
คนงานทำงานบนหอคอยบนและล่างหอคอยมีอุปกรณ์ป้องกันความปลอดภัยเพื่อปกป้องคนงาน
4. บันไดทาวเวอร์แบบท่อเดียวสามารถตั้งค่าได้สองรูปแบบ: บันไดด้านนอกและบันไดด้านใน
5. หอท่อเดียวมีขนาดเล็ก โครงสร้างหอคอยเรียบง่าย และระยะเวลาก่อสร้างสั้น ซึ่งสามารถ
ประหยัดทรัพยากรที่ดินและต้นทุน และเหมาะอย่างยิ่งสำหรับการก่อสร้างในเมือง
รายละเอียดสินค้าโดยละเอียดดังนี้ :
1. วงกลม / เหลี่ยม
2. ข้อต่อสลิป/ข้อต่อหน้าแปลน
3. การชุบสังกะสีแบบจุ่มร้อน (ASTM123)
4. ใบรับรอง ISO9001 / ISO14001
5. ข้อต่อลื่นทำให้ประกอบและแข็งตัวได้ง่าย
6. ภาพวาดตัวเลือก: ตามความต้องการของลูกค้า
7. มาตรฐานการออกแบบ: TIA/EIA-222-G/F
8. ซอฟต์แวร์ออกแบบ: MS TOWER
| ไม่. | คำอธิบาย | ข้อมูลจำเพาะโดยละเอียดและพารามิเตอร์การออกแบบที่สำคัญ |
| 1 | รหัสการออกแบบ | ANSI/TIA222G, มาตรฐานยุโรปและอื่นๆ |
| 2 | กำลังโหลดการออกแบบ | 1. พื้นที่โหลดเสาอากาศตามที่ลูกค้าทั่วโลกกำหนด |
| 2. ความเร็วลมตามที่ลูกค้าร้องขอ | ||
| 3. Deflection & Twist Angle, Exposure หมวดหมู่, Topographic ตามที่ลูกค้ากำหนด | ||
| 4 | การจำแนกโครงสร้าง | II |
| 5 | ชุบสังกะสีแบบจุ่มร้อน | ISO 1461 2009, ASTM A123 |
| 6 | เกรดเหล็ก | 1. เหล็กกล้าโครงสร้างโลหะผสมต่ำที่มีความแข็งแรงสูง: Q420B ซึ่งเทียบเท่ากับ ASTM Gr60 |
| 2. เหล็กกล้าโครงสร้างโลหะผสมต่ำที่มีความแข็งแรงสูง: Q345B ซึ่งเทียบเท่ากับ ASTM Gr50 หรือ S355JR | ||
| 3. เหล็กกล้าคาร์บอนโครงสร้าง: Q235B ซึ่งเทียบเท่ากับ ASTM A36 หรือ S235JR | ||
| 7 | สลักเกลียวและถั่ว | ส่วนใหญ่ ISO 898 เกรด 6.8 และ 8.8 โบลท์ |
| 8 | พื้นฐาน | 50KPa, 100KPa, 150KPa ความสามารถในการรับน้ำหนักของดินเป็นหลัก |
| 9 | ประเภททาวเวอร์ | 1. หอคอยเชิงมุมที่รองรับตัวเอง 3 ขา |
| 2. หอคอย Tubular รองรับตัวเอง 3 ขา | ||
| 3. 4 ขา Self รองรับ Angular Towers | ||
| 4. หอคอย Tubular รองรับตัวเอง 4 ขา | ||
| 5. กีด แมสต์ | ||
| 6. โมโนโพลทาวเวอร์ | ||
| 7. หอคอยพราง: ต้นปาล์ม ต้นสน ต้นมะพร้าว และต้นไม้อื่นๆ | ||
| 8. RDS Tower: ไซต์/หอคอยปรับใช้อย่างรวดเร็ว | ||
| 9. หอคอยบนชั้นดาดฟ้า | ||
| 10. เสาอัจฉริยะ | ||
| 10 | การรับประกัน | 1. โครงสร้างหอคอย: 10 ปี |
| 2. หอคอยพรางตัว | ||
| ก.เห่า: 10 ปี | ||
| ข.กิ่งและใบ : 3 ปี | ||
| 11 | ระยะเวลาคืนรถ | 50 ปี |
| 12 | เครื่องประดับ | 1. ชุดสี (มาตรฐาน ICAO): สีกันสนิมอะคริลิกสูตรน้ำ ซึ่งประกอบด้วย สีรองพื้น สีส้ม/แดง และสีขาวงาช้าง |
| 2. ไฟบิน: ไฟคู่ 48V / 220V และไฟเดี่ยว & ไฟพลังงานแสงอาทิตย์ | ||
| 3. ระบบฟ้าผ่า: สายล่อฟ้าพร้อมสายทองแดง 70 มม. 2 G / Y ลงหรือเทปทองแดงแบนขนาด 25x3 มม. พร้อมที่หนีบและบัสบาร์เหล็กเคลือบทองแดงหรือตามที่ลูกค้ากำหนด | ||
| 4. ระบบสายดิน: สายดินพร้อมสายเกลียวเหล็กหุ้มทองแดงและตัวเชื่อม ฯลฯ หรือตามที่ลูกค้ากำหนด | ||
| 5. ACDB ตามที่ลูกค้ากำหนด | ||
| 6. รั้ว: รั้วเหล็กดัดและรั้วตาข่ายลวดด้วยลวดมีดโกนและประตู | ||
| 7. ระบบกันตก: ระบบป้องกันการตกของใบรับรอง GB และ CE | ||
| 8. สายไฟเบอร์ออปติก: ตามที่ลูกค้ากำหนด | ||
| 9. เครื่องกำเนิด: ตามที่ลูกค้ากำหนด | ||
| 10. Canopy and Generator Cage: ตามที่ลูกค้ากำหนด |
